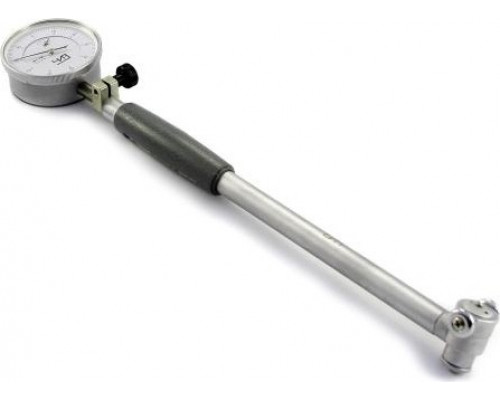

Нутромер индикаторный ЧИЗ НМ 50-100 мм, 0,01 мм, арт. 43159

Прецизионный контроль внутренних размеров: нутромер ЧИЗ НМ 50-100

Нутромер индикаторный ЧИЗ НМ 50-100 0,01 43159 — это измерительный инструмент, предназначенный для точного определения внутренних диаметров отверстий, ширины пазов и расстояний между параллельными плоскостями в диапазоне от 50 до 100 мм. Модель оснащена индикатором часового типа с ценой деления 0,01 мм, что позволяет фиксировать отклонения размеров с высокой дискретностью. Прибор используется для контроля деталей в машиностроении, приборостроении, ремонтных мастерских и на производственных участках, где требуется проверка соответствия внутренних поверхностей чертежным допускам.

Конструкция и принцип работы

Инструмент выполнен по классической схеме: в корпусе размещена рычажная система, которая преобразует линейное перемещение подвижного измерительного стержня в угловое отклонение стрелки индикатора. Неподвижный стержень и сменные измерительные вставки обеспечивают настройку на конкретный размер. Благодаря рычажному механизму, нутромер позволяет измерять внутренние поверхности, недоступные для прямого контакта штангенциркулем или микрометром. Отклонение стрелки индикатора напрямую показывает разницу между фактическим размером и эталонной настройкой.

Практические возможности и ограничения

Модель НМ 50-100 0,01 43159 от производителя ЧИЗ рассчитана на работу в диапазоне от 50 до 100 мм. Цена деления 0,01 мм даёт возможность выявлять отклонения в пределах сотых долей миллиметра, что актуально для допусков средней точности (квалитеты IT6–IT8). Прибор не является самодостаточным: для выполнения измерений требуется предварительная настройка по эталонному кольцу, калибру или микрометру. Без настройки инструмент показывает только относительное отклонение, а не абсолютное значение размера. Также стоит учитывать, что точность результата зависит от правильного контакта измерительных стержней с поверхностью — перекосы или загрязнения детали искажают показания.

Особенности эксплуатации

При работе с нутромером важно обеспечить перпендикулярность оси инструмента к измеряемой поверхности. Для получения достоверных данных рекомендуется выполнять несколько замеров в разных сечениях отверстия. Сменные вставки (входят в комплект поставки) позволяют адаптировать прибор под различные диаметры в пределах заявленного диапазона. Индикатор часового типа требует бережного обращения: удары и вибрации могут нарушить его настройку. Вес инструмента составляет 0,97 кг, что делает его удобным для стационарного использования на измерительном столе или в цеховых условиях.

Ключевые параметры для выбора

• Диапазон измерения 50–100 мм — подходит для контроля отверстий среднего размера, распространённых в корпусных деталях, втулках, подшипниковых узлах.


• Цена деления 0,01 мм — обеспечивает достаточную чувствительность для большинства задач механической обработки, но не заменяет более точные микрометрические нутромеры.


• Производитель ЧИЗ — инструмент соответствует стандартам метрологической надёжности, характерным для отечественных измерительных приборов.


• Необходимость эталонной настройки — перед началом работы требуется калибровка по образцовой мере, что накладывает дополнительные требования к оснащению рабочего места.

Что важно учесть

Нутромер индикаторный ЧИЗ НМ 50-100 — это инструмент для относительных измерений. Он показывает не сам размер, а его отклонение от настроенного эталона. Поэтому для получения абсолютных значений необходимо иметь под рукой калиброванное кольцо или другой эталонный образец. Прибор не предназначен для измерения глубоких отверстий без специальных удлинителей (не входят в базовую комплектацию). Также следует помнить, что индикатор требует периодической поверки для сохранения заявленной точности. Выбор этой модели оправдан, если требуется регулярный контроль внутренних размеров в диапазоне 50–100 мм с точностью до сотых долей миллиметра.
