Нутромер микрометрический 3-точечный электронный ЧИЗ 11-14 мм, 0.001 мм, у/к 119930

Точный контроль внутренних размеров в диапазоне 11–14 мм

Нутромер микрометрический 3-точечный электронный ЧИЗ 11-14 0.001 у/к 119930 — это прецизионный измерительный инструмент, предназначенный для определения внутренних линейных размеров деталей: диаметров отверстий, ширины пазов, уступов и других замкнутых поверхностей. Модель рассчитана на работу в диапазоне от 11 до 14 мм и оснащена цифровым отсчётным устройством, что упрощает снятие показаний и снижает риск ошибки оператора. Трёхточечная схема контакта обеспечивает стабильное центрирование прибора внутри отверстия, исключая перекосы и повышая достоверность измерений.

Конструктивные особенности и принцип работы

Прибор конструктивно напоминает микрометр: в основе лежит микрометрический винт с барабаном и стеблем, на котором закреплён сменный измерительный наконечник. Три измерительные точки (две неподвижные и одна подвижная) равномерно распределены по окружности, что позволяет измерять диаметр отверстия независимо от его формы — при условии, что деталь не имеет овальности или конусности, превышающих допустимую погрешность. Показания снимаются с электронного дисплея, а при необходимости — с механической шкалы на стебле и барабане. Цена деления электронного отсчёта составляет 0,001 мм, что даёт возможность фиксировать изменения размеров с высокой детализацией.

Практическая точность и погрешность

Заявленная погрешность прибора ±0,006 мм — это показатель, который характеризует максимальное отклонение результата измерения от истинного значения в лабораторных условиях. На практике это означает, что нутромер пригоден для контроля деталей с допусками по 6–7 квалитету точности (в зависимости от номинального размера). Однако важно учитывать, что реальная точность зависит от состояния измерительных поверхностей, температуры окружающей среды и навыков оператора. Для достижения стабильных результатов рекомендуется проводить несколько замеров в одной точке и усреднять значения.

Комплектация и хранение

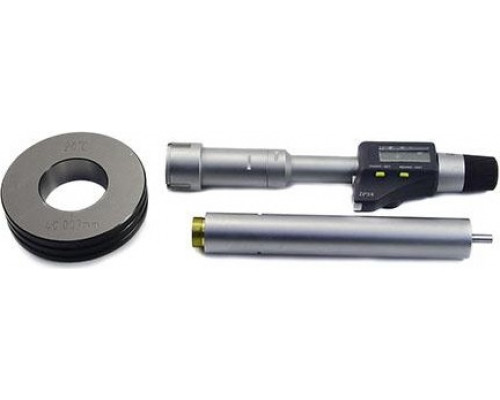

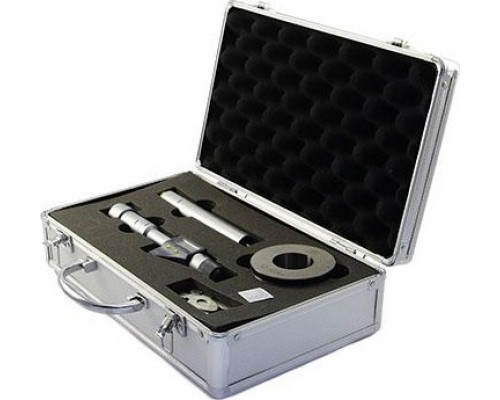

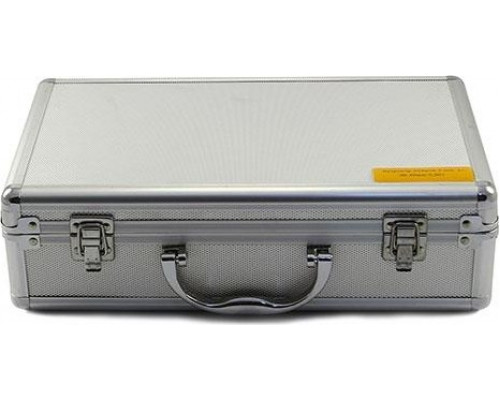

В комплект поставки входят установочные меры — они необходимы для настройки прибора на ноль перед началом работы. Без предварительной установки на эталонный размер (например, по кольцу или концевой мере) показания нутромера не будут соответствовать реальному диаметру. Хранить инструмент следует в специальном футляре, который защищает измерительные поверхности от механических повреждений и загрязнений. Размеры упаковки (200×200×300 мм, вес 1 кг) позволяют удобно разместить прибор на рабочем месте или транспортировать его без риска деформации.

Ограничения и рекомендации по эксплуатации

Нутромер предназначен для измерения только чистых, сухих поверхностей без заусенцев и следов коррозии. Не допускается использование прибора для контроля деталей с грубой обработкой (например, после литья или сварки) — это может привести к повреждению измерительных наконечников. Диапазон измерений жёстко ограничен 11–14 мм: для работы за пределами этого интервала потребуется другой инструмент. Электронная часть требует бережного обращения: избегайте ударов, попадания влаги и сильных электромагнитных полей. Перед каждым сеансом измерений проверяйте нулевую установку по эталону, так как даже незначительное смещение наконечника может привести к ошибке в сотые доли миллиметра.

Для каких задач подходит

Этот нутромер оптимален для контроля точных отверстий в мелких деталях: втулок, подшипников скольжения, корпусов клапанов, направляющих втулок и других элементов, где требуется высокая точность внутреннего диаметра. Трёхточечная схема особенно полезна при измерении отверстий, расположенных в труднодоступных местах, так как она обеспечивает самовыравнивание прибора. Однако для измерения глубоких отверстий (более 50–70 мм) потребуется удлинитель, который не входит в стандартную комплектацию. При выборе учитывайте, что модель 11-14 охватывает только узкий диапазон — если в работе встречаются отверстия разных диаметров, может потребоваться несколько нутромеров или набор сменных головок.
