Высокоточный контроль отверстий: ЧИЗ НИЦ 100-160 0,01

Нутромер индикаторный электронный ЧИЗ НИЦ 100 - 160 0,01 — это измерительный инструмент, предназначенный для определения внутренних диаметров деталей с высокой точностью. Модель охватывает диапазон от 100 до 160 мм и оснащена цифровым отсчетным устройством, что исключает ошибки снятия показаний по шкале. Прибор востребован в машиностроении, ремонтных мастерских и цехах, где требуется контроль посадочных отверстий, цилиндров, втулок и других элементов с допусками до сотых долей миллиметра.

Конструкция и принцип работы

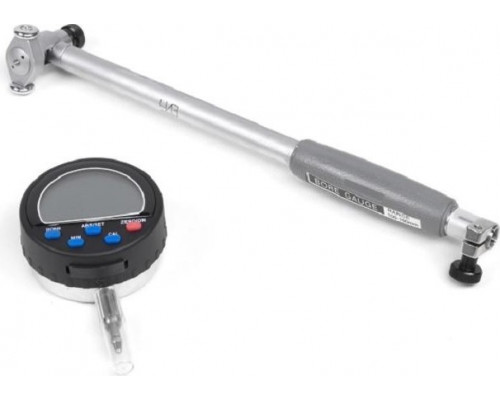

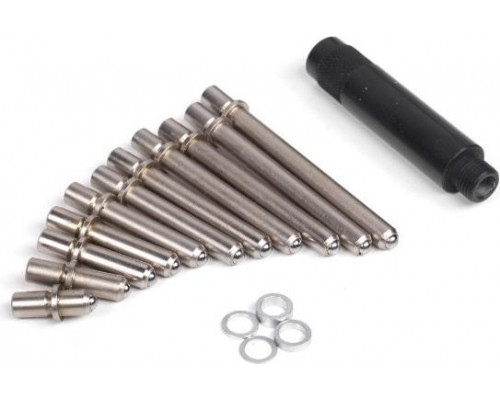

Инструмент состоит из корпуса с измерительной головкой, сменных удлинителей (входят в комплект поставки) и электронного индикатора с ценой деления 0,01 мм. Принцип действия основан на относительном методе измерения: перед работой нутромер настраивают на номинальный размер по эталонному кольцу, микрометру или концевым мерам. После настройки прибор показывает отклонение фактического диаметра от заданного значения с шагом 0,01 мм, что удобно для контроля размеров в пределах квалитетов IT6–IT8.

Электронный блок оснащен цифровым дисплеем, что упрощает считывание результатов и снижает утомляемость оператора при большом количестве замеров. В отличие от аналоговых моделей, здесь не требуется визуально определять доли деления — значение отображается в явном виде.

Метрологические характеристики и их практический смысл

Погрешность прибора составляет ±0,001 мм — это означает, что показания могут отличаться от реального размера не более чем на один микрометр. Такая точность достаточна для большинства задач механообработки, где допуски на отверстия регламентируются сотыми долями миллиметра. Цена деления 0,01 мм определяет минимальный шаг отображения результата: оператор видит изменение размера с дискретностью 0,01 мм, что соответствует разрешению, необходимому для контроля посадок с зазором или натягом.

Диапазон измерения от 100 до 160 мм охватывает распространенные типоразмеры отверстий в корпусных деталях, подшипниковых узлах и гидравлических цилиндрах. Обратите внимание: максимальное значение указано как 160 мм, но для точной работы вблизи верхней границы диапазона рекомендуется использовать эталон, максимально близкий к измеряемому размеру, чтобы минимизировать погрешность от износа измерительных наконечников.

Особенности эксплуатации и ограничения

Нутромер ЧИЗ НИЦ требует аккуратного обращения: измерительные поверхности наконечников чувствительны к ударам и загрязнениям. Перед работой необходимо очистить отверстие от стружки, масла и абразивных частиц. Прибор не предназначен для измерения в условиях вибрации или при высокой влажности — электронный блок может выдать некорректные показания.

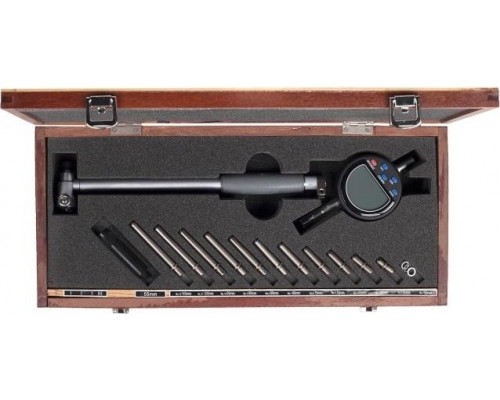

Инструмент поставляется в упаковке весом 1 кг. В комплект входит сам нутромер, сменные удлинители для настройки на размер, а также электронный индикатор. Для начала работы потребуется дополнительно приобрести эталонное кольцо или микрометр для настройки на номинальный размер — без них точное измерение невозможно.

На что обратить внимание при выборе

При выборе данной модели важно убедиться, что диапазон 100–160 мм соответствует вашим задачам. Если требуется измерять отверстия меньшего или большего диаметра, потребуется другой типоразмер нутромера. Также стоит проверить состояние измерительных наконечников на отсутствие износа и наличие всех удлинителей в комплекте. Электронный блок работает от батареи — перед длительной эксплуатацией рекомендуется убедиться в ее заряде. Для серийного контроля эта модель удобна благодаря быстрому считыванию показаний, но для разовых замеров может оказаться избыточной по точности, если допуски не превышают 0,1 мм.
