Нутромер индикаторный RGK NI-160 757102

Измерение внутренних диаметров с точностью до сотых

Нутромер индикаторный RGK NI-160 757102 — это механический измерительный инструмент, предназначенный для контроля внутренних размеров деталей в диапазоне от 50 до 160 мм. Прибор работает по методу относительных измерений: он фиксирует отклонение фактического диаметра отверстия от заданного эталонного размера. Основная область применения — оценка точности механической обработки, проверка геометрии цилиндров, втулок и других полых деталей в производстве и ремонте.

Принцип работы и настройка

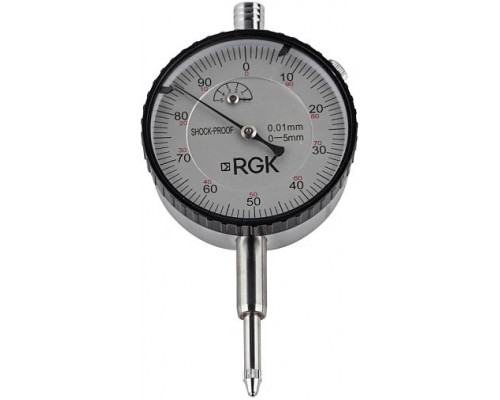

Инструмент требует обязательной предварительной настройки перед каждым циклом измерений. Для этого подбирается измерительная головка, соответствующая номинальному диаметру отверстия, с использованием комплектных сменных стержней и регулировочных шайб. Эталонный размер выставляется по калиброванному кольцу, микрометру с концевыми мерами или другому образцовому средству измерений с погрешностью не хуже ±0,01 мм. После настройки нутромер вводится в контролируемое отверстие, а отклонение диаметра считывается по стрелочному индикатору — по черной шкале при увеличении размера и по красной при уменьшении.

Практические возможности и точность

Заявленная погрешность ±0,01 мм позволяет использовать прибор для контроля деталей с квалитетами точности IT7–IT8. Благодаря возможности выполнять серию замеров с поворотом инструмента в отверстии, нутромер подходит для проверки округлости — выявления овальности и огранки. Последовательные измерения на разной глубине погружения измерительной головки (до 160 мм) дают возможность оценить цилиндричность канала, включая конусность и бочкообразность. Наименьшее перемещение измерительного стержня составляет 50 мм, что определяет минимальный диаметр контролируемого отверстия — прибор не предназначен для работы с каналами меньше 50 мм.

Конструктивные особенности и ограничения

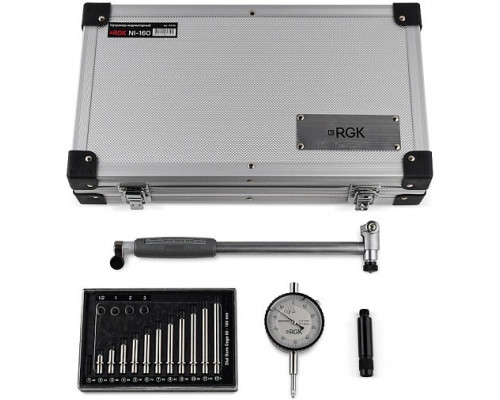

Инструмент выполнен в классической индикаторной схеме с центральным штоком и боковым контактом. Цена деления шкалы индикатора составляет 0,01 мм, что обеспечивает наглядность отсчета при каждом измерении. Прибор поставляется в упаковке габаритами 200×75×345 мм, общий вес комплекта — 1,32 кг. Важно учитывать, что нутромер не является самодостаточным измерительным средством: для работы требуется внешний эталон (калиброванное кольцо или микрометр с мерами), а также навык настройки и интерпретации показаний. Инструмент не подходит для измерения глухих отверстий без специальных удлинителей, а также для деталей с диаметром менее 50 мм или более 160 мм.

На что обратить внимание при выборе

• Диапазон 50–160 мм охватывает большинство типовых цилиндров двигателей, компрессоров и гидравлических узлов, но не подходит для мелких отверстий.


• Погрешность ±0,01 мм достаточна для производственного контроля, но не для лабораторных измерений высокой точности.


• Для полноценной работы потребуется приобрести или иметь в наличии калибровочные кольца или микрометр с концевыми мерами.


• Инструмент механический, не требует источников питания, но чувствителен к загрязнению направляющих и измерительных поверхностей.
