Нутромер индикаторный RGK NI-18 757072

Назначение и принцип работы

Нутромер индикаторный RGK NI-18 757072 — это прецизионный измерительный инструмент для контроля внутренних диаметров отверстий и их геометрической формы. Он работает по методу относительных измерений: сначала прибор настраивается на номинальный размер с помощью образцового кольца или микрометра, после чего отклонения фактического диаметра от заданного значения считываются со стрелочного индикатора. Модель ориентирована на задачи, где требуется высокая точность при работе с отверстиями малого и среднего диаметра — от 10 до 18 мм.

Диапазон измерения и сменные стержни

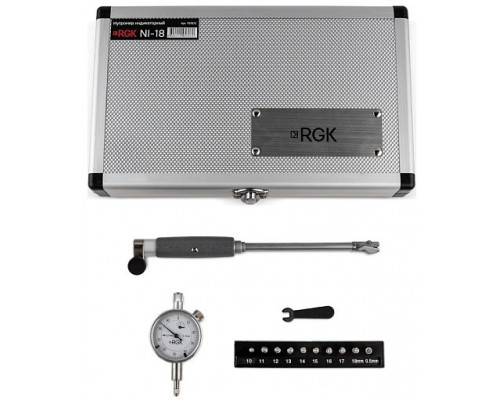

Инструмент охватывает диапазон от 10 до 18 мм. В комплект входят калиброванные сменные стержни с шагом 1 мм, что позволяет быстро перестраивать нутромер под нужный размер. Дополнительная проставка толщиной 0,5 мм даёт возможность задавать промежуточные значения, например, 10,5 или 15,5 мм. Это особенно полезно при работе с нестандартными допусками или при контроле изношенных отверстий, где точный номинальный размер не кратен целому миллиметру.

Глубина измерения и конструкция

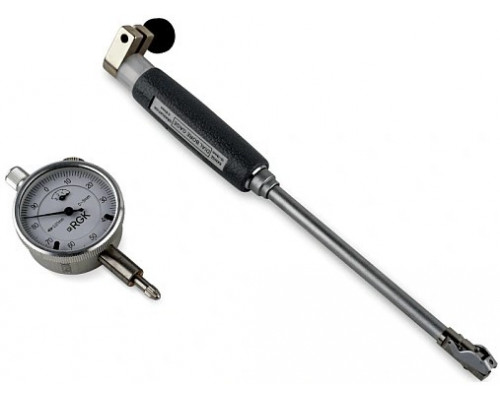

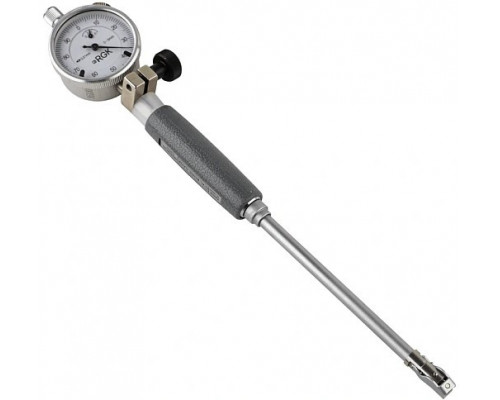

Наибольшая глубина измерения составляет 18 мм. Это означает, что прибор способен контролировать отверстия глубиной до 18 мм, что типично для тонкостенных деталей, втулок, направляющих и корпусных элементов небольших узлов. Самоцентрирующийся механизм обеспечивает автоматическую установку измерительной головки по оси отверстия, что снижает влияние человеческого фактора и повышает повторяемость результатов. Стальной держатель оснащён термоизолирующей ручкой-накладкой, которая предотвращает нагрев инструмента от тепла руки и связанное с этим температурное расширение, искажающее показания.

Индикатор и считывание показаний

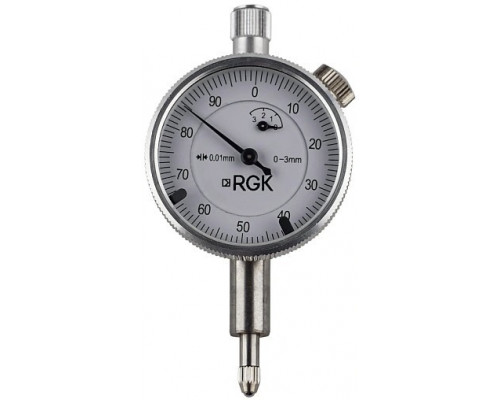

Комплектный индикатор часового типа имеет цену деления 0,01 мм, что позволяет фиксировать отклонения с точностью до сотых долей миллиметра. Поворачивающийся циферблат упрощает установку нулевого положения шкалы — после настройки на образцовый размер можно выставить «0» напротив стрелки, чтобы все последующие измерения сразу показывали отклонение от номинала. Два регулируемых указателя на наружном кольце служат для визуального задания допусков: при выходе стрелки за установленные границы оператор мгновенно видит, что деталь выходит за пределы годности. Погрешность прибора составляет ±0,008 мм, что соответствует классу точности, достаточному для большинства машиностроительных и ремонтных задач.

Практические особенности и ограничения

Наименьшее перемещение измерительного стержня — 10 мм, поэтому нутромер не подходит для отверстий с диаметром менее 10 мм. При настройке на размер обязательно используйте образцовое кольцо, микрометр или другой эталонный инструмент — без этого показания будут некорректны. Сменные стержни и проставка требуют аккуратного хранения и защиты от загрязнений, так как даже незначительный износ или забоины на измерительных поверхностях влияют на точность. Вес прибора 0,47 кг делает его удобным для длительной работы без усталости руки, а компактные габариты упаковки (145×40×250 мм) упрощают хранение и транспортировку.

Типовые задачи

Инструмент применяется для контроля диаметров цилиндрических отверстий, проверки овальности и конусности в поперечной плоскости, а также для выявления отклонений формы по глубине. Он востребован при изготовлении и ремонте деталей двигателей, гидравлических и пневматических систем, корпусов подшипников, втулок, резьбовых и гладких отверстий малого диаметра. Благодаря механическому принципу работы, нутромер не требует электропитания и сохраняет работоспособность в условиях повышенной влажности, запылённости или вибрации.
