Нутромер индикаторный RGK NI-50

Назначение и принцип работы

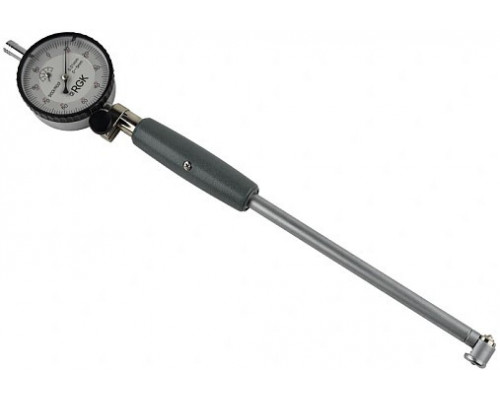

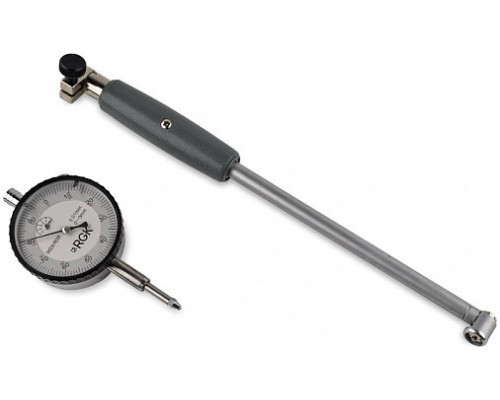

Нутромер индикаторный RGK NI-50 757096 — это прецизионный измерительный инструмент для контроля внутренних диаметров цилиндрических отверстий и вырезов в диапазоне от 35 до 50 мм. Прибор работает по относительному методу: сначала настраивается на эталонный размер с помощью калиброванных сменных элементов (стержней и шайб), а затем измеряет отклонение фактического диаметра от заданного. Показания снимаются с часового индикатора, который отображает как положительные, так и отрицательные отклонения. Это позволяет не только проверить соответствие размера, но и выявить такие дефекты, как конусность или эллипсность, выполняя замеры в разных угловых и высотных положениях прибора.

Ключевые возможности и ограничения

Модель NI-50 охватывает рабочий диапазон от 35 до 50 мм с погрешностью ±0,01 мм. Наибольшая глубина измерения достигает 150 мм, что делает её пригодной для контроля глубоких отверстий, например, в корпусных деталях или гильзах. Важно учитывать, что наименьшее перемещение измерительного стержня составляет 35 мм — это означает, что нутромер может работать только с отверстиями, чей минимальный диаметр не превышает 35 мм. При настройке на меньший размер (например, 35 мм) ход стержня будет минимальным, что требует аккуратности при установке. Вес прибора — всего 1,17 кг, что облегчает работу вручную, но требует надёжной фиксации при длительных замерах.

Конструктивные особенности для точности

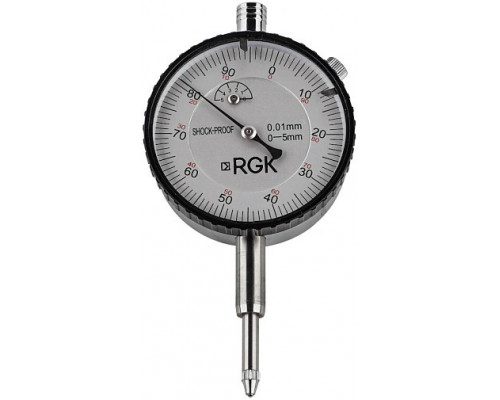

Трёхточечная система центрирования с дополнительными опорными роликами обеспечивает стабильное положение нутромера внутри отверстия. Это исключает перекосы и повышает достоверность показаний, особенно при измерении неглубоких вырезов. Часовой индикатор многооборотного типа оснащён поворотным циферблатом — его можно настроить так, чтобы стрелка указывала на ноль после калибровки, что ускоряет снятие отклонений. Регулируемые указатели допусков (красные метки) позволяют визуально контролировать, выходит ли размер за пределы заданного поля допуска, без дополнительных расчётов. Обратная шкала красного цвета отображает отрицательные отклонения, что удобно при оценке заниженных размеров.

Комплектация и настройка

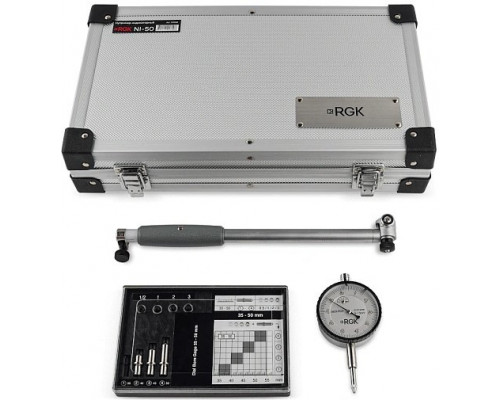

В комплект входит набор измерительных стержней и проставочных шайб калиброванной толщины, а также наглядный график для быстрого выбора нужной комбинации под конкретный размер. Это упрощает перенастройку прибора между разными диаметрами. Однако стоит обратить внимание, что все сменные элементы должны быть чистыми и без повреждений — любая деформация или загрязнение влияют на точность. Для работы также потребуется эталон (например, калиброванное кольцо или микрометрическая настройка), так как нутромер является относительным инструментом. Прибор не предназначен для измерения отверстий с резьбой или нецилиндрической формой — только для гладких круглых поверхностей.

Практические рекомендации

При выборе этой модели учитывайте, что она ориентирована на контроль диаметров в диапазоне 35–50 мм с глубиной до 150 мм. Если требуется измерять меньшие или большие отверстия, потребуется другой нутромер. Для работы с эллипсностью или конусностью выполняйте замеры в нескольких сечениях по глубине и поворачивайте прибор вокруг оси — результаты покажут отклонения от идеальной формы. Индикатор чувствителен к ударам, поэтому храните инструмент в упаковке (200×75×345 мм) и избегайте падений. Регулярно проверяйте точность по эталону, особенно после смены стержней или шайб.
