Нутромер микрометрический 3-точечный электронный ЧИЗ 40-50 мм 0.001 мм

Прецизионный контроль внутренних размеров: ЧИЗ 40-50

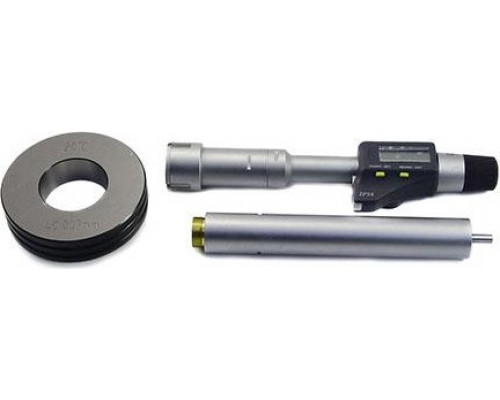

Нутромер микрометрический 3-точечный электронный ЧИЗ 40-50 0.001 у/к 102891 — это измерительный инструмент закрытого типа, предназначенный для высокоточного определения внутренних диаметров отверстий, пазов, цилиндров и других полостей в диапазоне от 40 до 50 мм. Модель оснащена цифровым отсчётным устройством с ценой деления 0,001 мм, что позволяет фиксировать размеры с шагом в один микрон. Трёхточечная схема измерения (три измерительных контакта, расположенных под углом 120°) обеспечивает автоматическое центрирование прибора внутри отверстия и исключает перекосы, характерные для двухконтактных аналогов. Инструмент выпущен Челябинским инструментальным заводом (ЧИЗ), что подтверждает его соответствие стандартам точности и надёжности, принятым на предприятиях машиностроения и металлообработки.

Практический смысл метрологических характеристик

Заявленная погрешность ±0,006 мм в сочетании с дискретностью отсчёта 0,001 мм даёт реальную возможность измерять отверстия с допусками по квалитетам IT6–IT7 (например, посадки H7, G6, K6). Это означает, что нутромер пригоден для контроля деталей в серийном производстве, ремонтных работах и лабораторных условиях, где требуется подтверждение размеров с точностью до нескольких микрон. Цена деления 0,001 мм (1 мкм) позволяет оператору уверенно различать изменения размера даже при незначительном износе инструмента или температурных колебаниях. Важно учитывать, что для достижения заявленной точности необходимо проводить измерения при температуре окружающей среды 20±1 °C и предварительно выдерживать прибор и деталь в одинаковых условиях не менее 2–3 часов.

Особенности конструкции и эксплуатации

Нутромер имеет жёсткую конструкцию с микрометрическим винтом, стеблем и барабаном, дополненную электронным блоком с цифровым дисплеем. Электронная часть обеспечивает удобство считывания показаний, исключая ошибки отсчёта по нониусу, характерные для механических моделей. Однако следует помнить, что цифровой блок требует бережного обращения: он чувствителен к ударам, вибрации и попаданию влаги. Перед началом работы необходимо провести установку прибора на ноль с помощью прилагаемых установочных мер — без этого этапа точность измерений не гарантируется. Диапазон 40–50 мм покрывает ходовые размеры отверстий в подшипниковых узлах, корпусных деталях и гидравлических цилиндрах. Если требуется измерять отверстия за пределами этого интервала, потребуется смена измерительных наконечников или использование другого нутромера.

Комплектация и условия хранения

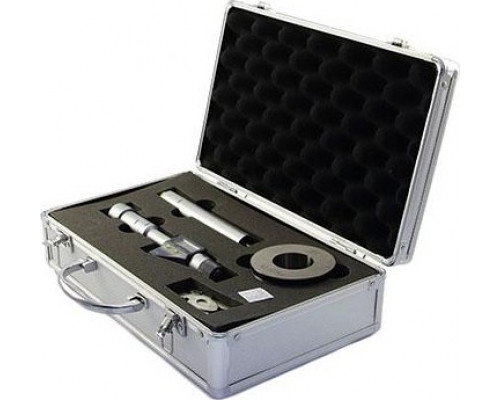

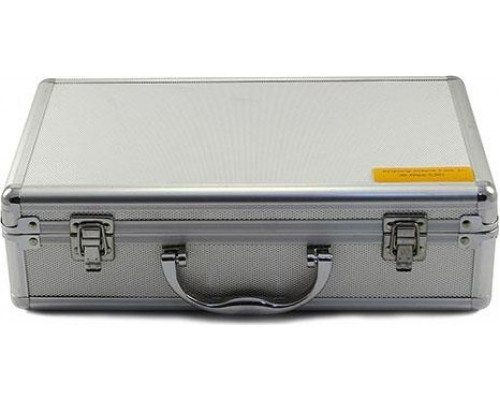

В комплект поставки входят установочные меры, необходимые для калибровки прибора перед каждым сеансом измерений. Отсутствие мер в комплекте сделало бы инструмент непригодным для точной работы. Хранить нутромер рекомендуется в специальном футляре, который защищает измерительные поверхности и электронику от механических повреждений, пыли и коррозии. При длительном хранении или транспортировке в условиях повышенной влажности желательно дополнительно помещать в футляр силикагель. Вес инструмента около 1 кг — это стандартный показатель для нутромеров данного класса, обеспечивающий достаточную жёсткость конструкции без излишнего утяжеления.

Ограничения и рекомендации при выборе

Нутромер предназначен исключительно для измерения внутренних размеров — попытки использовать его для наружных измерений приведут к поломке. Трёхточечная схема не подходит для контроля овальных отверстий или отверстий с разрывами (шлицевых, с пазами), так как контакты могут не обеспечить равномерного прилегания. При выборе модели ЧИЗ 40-50 следует учитывать, что она ориентирована на работу с чистыми, сухими поверхностями без масляной плёнки — наличие смазки или стружки искажает показания. Если в ваших задачах преобладают измерения глубоких отверстий (глубиной более 100 мм), убедитесь, что длина стебля нутромера достаточна для доступа к нужной зоне. Для работы с мелкими партиями деталей или единичными образцами эта модель станет рациональным выбором, обеспечивающим баланс между точностью и стоимостью владения.
