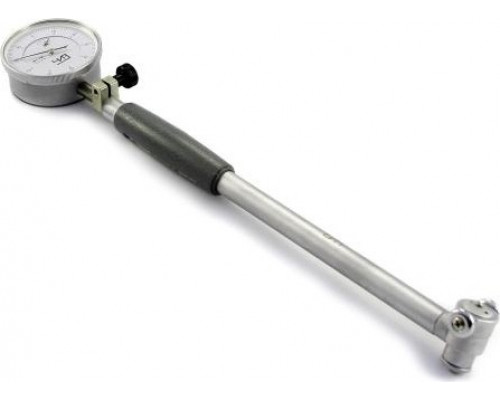

Нутромер индикаторный ЧИЗ НМ 160-250 0,01 43161

Назначение и принцип действия

Нутромер индикаторный ЧИЗ НМ 160-250 0,01 43161 предназначен для точного измерения внутренних размеров деталей: диаметров отверстий, ширины пазов, расстояний между параллельными плоскостями. Это прецизионный инструмент, который позволяет контролировать геометрические параметры с высокой точностью. Принцип работы основан на механической передаче перемещения измерительных стержней через рычажную систему к индикатору часового типа. Отклонение стрелки индикатора показывает отклонение измеряемого размера от настроенного эталона.

Диапазон измерений и практическое применение

Модель НМ 160-250 охватывает диапазон от 160 до 250 мм. Это делает её пригодной для работы с отверстиями и проёмами средних и крупных размеров. Инструмент востребован в машиностроении, приборостроении, ремонте двигателей, станочного оборудования и гидравлических систем. С его помощью контролируют износ цилиндров, точность расточки корпусных деталей, проверяют соосность и параллельность плоскостей.

Точность и цена деления

Цена деления индикатора составляет 0,01 мм. Это обеспечивает возможность выявлять отклонения в десятые и сотые доли миллиметра, что соответствует стандартам точности для большинства механических соединений. При настройке нутромера по установочной мере (кольцу или микрометру) можно с высокой достоверностью оценить фактический размер детали. Важно учитывать, что для работы требуется предварительная настройка по эталону, так как прибор показывает не абсолютное значение, а отклонение от него.

Конструктивные особенности и ограничения

Нутромер оснащён сменными измерительными вставками, которые позволяют адаптировать его под конкретный диапазон. Внутри корпуса расположена рычажная система, передающая движение от подвижного стержня к индикатору. Это простая и надёжная конструкция, но она требует аккуратного обращения: удары или перекосы могут нарушить точность настройки. Вес прибора составляет 1,15 кг, что характерно для инструмента такого класса — он достаточно массивен для устойчивости при измерениях, но требует фиксации или опоры при работе с крупными деталями.

На что обратить внимание при выборе

При использовании нутромера ЧИЗ НМ 160-250 следует помнить, что он измеряет только отклонение от настроенного размера. Для получения абсолютного значения необходим эталон (калиброванное кольцо или микрометр) в пределах диапазона. Также важно проверить комплектность: наличие сменных вставок, индикатора и упаковки. Инструмент не предназначен для измерения в условиях сильной вибрации или загрязнения — это снижает точность. При выборе стоит убедиться, что диапазон перекрывает требуемые размеры деталей, а цена деления соответствует допускам на обработку.
