Назначение и ключевые особенности

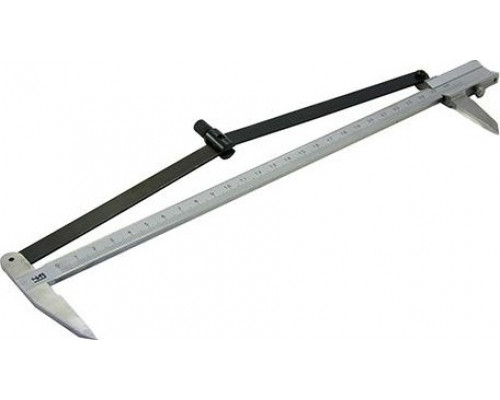

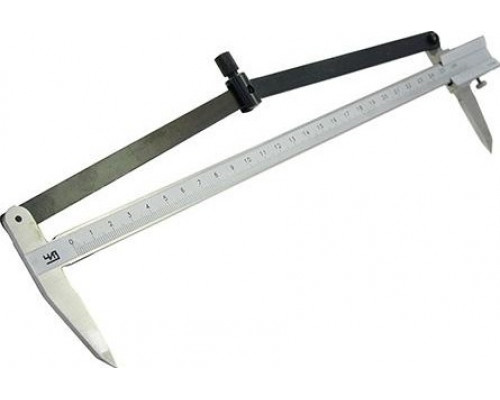

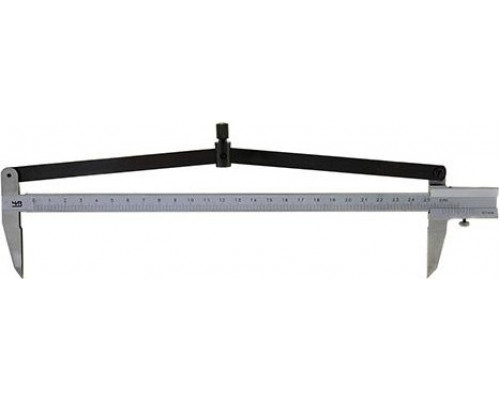

Штангенциркуль разметочный ЧИЗ ШЦР-250 (модель 53381) — это специализированный измерительный инструмент, ориентированный на выполнение наружных замеров и разметочных операций. В отличие от универсальных штангенциркулей, данная модель не оснащена губками для внутренних измерений, что компенсируется увеличенным вылетом наружных губок (60 мм) и наличием разметочных функций. Инструмент рассчитан на работу с деталями длиной до 250 мм и обеспечивает точность отсчёта 0,1 мм, что достаточно для большинства слесарных и столярных задач, где не требуется микрометрическая точность.
Практические возможности для разметки и замеров
Основное преимущество ШЦР-250 — возможность разметки дуг отверстий стандартных диаметров: 150, 200, 250 и 300 мм. Это достигается за счёт специальной конструкции штанги и нониуса, позволяющей фиксировать радиус с шагом 0,1 мм. Для наружных измерений доступен вылет губок 60 мм, что даёт возможность работать с деталями средней толщины, например, с заготовками из металла, пластика или дерева. Погрешность при измерении глубины составляет 0,1 мм, что важно при контроле пазов или уступов, хотя сам инструмент не предназначен для глубоких внутренних полостей.
Конструктивные ограничения и особенности эксплуатации
При выборе модели стоит учитывать, что ШЦР-250 не подходит для измерения внутренних диаметров или расстояний между внутренними поверхностями — вылет губок для внутренних измерений составляет всего 22,8 мм и фактически не реализован как рабочий элемент. Инструмент ориентирован исключительно на наружные замеры и разметку. Размер шага 0,1 мм означает, что показания снимаются с дискретностью в одну десятую миллиметра, что ограничивает применение для высокоточных работ (например, в приборостроении). Для разметки дуг потребуется предварительная настройка инструмента на нужный радиус с помощью нониуса.
Что важно знать перед использованием
- Инструмент поставляется без защитного футляра, что требует аккуратного хранения для предотвращения деформации штанги и губок.
- Для разметки дуг рекомендуется использовать остро заточенный чертилку или иглу — штатные губки не предназначены для царапания твёрдых поверхностей.
- Перед началом работы обязательно проверяйте нулевое положение губок: при сведённых губках нулевые отметки шкалы и нониуса должны совпадать.
- Максимальный диапазон измерения 250 мм означает, что инструмент не подходит для деталей длиннее этого значения — для более крупных заготовок потребуется модель с большим диапазоном.
Характеристики
Габариты и вес
