Назначение и область применения

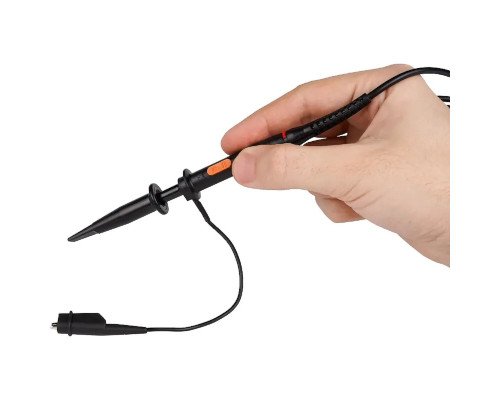

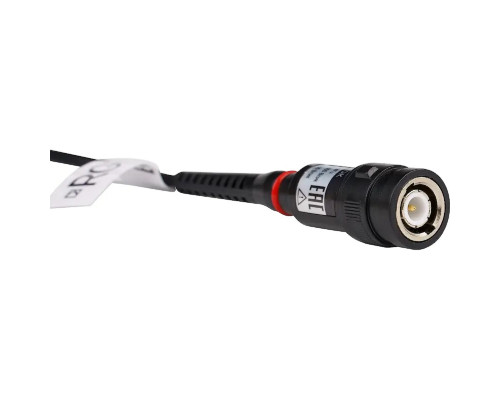

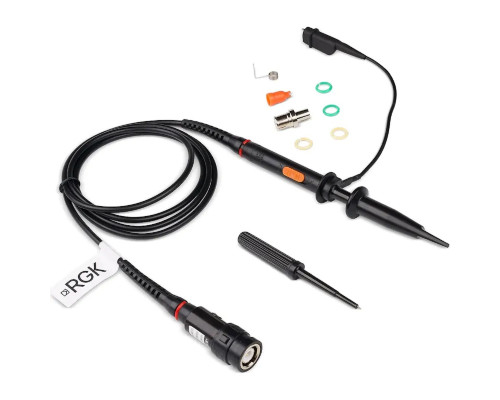

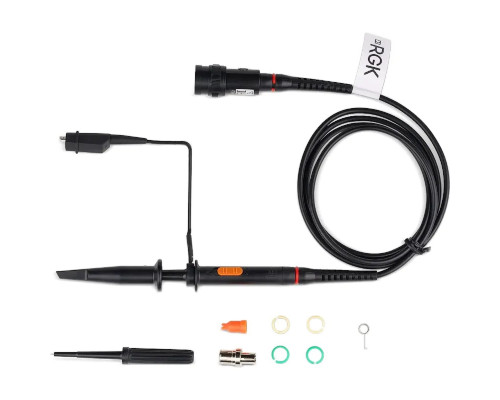

Пассивный пробник RGK PP-100 754712 — это измерительный аксессуар, предназначенный для подключения осциллографа к исследуемой цепи. Он позволяет передавать сигнал с минимальными искажениями и согласовывать входное сопротивление прибора с нагрузкой. Модель ориентирована на работу с аналоговыми и цифровыми осциллографами, имеющими стандартное входное сопротивление 1 МОм. Пробник подходит для диагностики, ремонта и настройки электронных устройств, где требуется анализ сигналов с частотой до 100 МГц.
Ключевые особенности и режимы работы
Пробник поддерживает два режима ослабления: 1:1 и 1:10. В режиме 1:1 сигнал передаётся без ослабления, что удобно для измерения низкочастотных сигналов малой амплитуды. Однако пропускная способность в этом режиме ограничена 6 МГц, поэтому для высокочастотных измерений он не подходит. В режиме 1:10 пробник ослабляет сигнал в 10 раз, но расширяет полосу пропускания до 100 МГц. Это основной режим для работы с высокочастотными цепями, так как он снижает влияние входной ёмкости пробника на измеряемую схему.
Практическое влияние характеристик
Входное сопротивление пробника составляет 1 МОм в режиме 1:1 и 10 МОм в режиме 1:10. Более высокое сопротивление в режиме 1:10 минимизирует нагрузку на исследуемую цепь, что особенно важно при измерении сигналов в высокоомных узлах. Входная ёмкость в режиме 1:1 находится в диапазоне 85–115 пФ, а в режиме 1:10 — 14.5–17.5 пФ. Низкая ёмкость в режиме 1:10 уменьшает искажение формы сигнала на высоких частотах, что критично для корректного отображения фронтов импульсов и синусоидальных сигналов.
Конструктивные и эксплуатационные особенности
Пробник имеет компактные размеры и малый вес — всего 0.06 кг, что делает его удобным для работы в ограниченном пространстве. Упаковка пробника имеет габариты 150x150x150 мм, что указывает на наличие защитного кейса или коробки для хранения. При использовании важно учитывать, что пробник пассивный — он не требует внешнего питания, но имеет ограничения по частотному диапазону в зависимости от выбранного режима. Для точных измерений на частотах выше 50 МГц рекомендуется использовать режим 1:10 и компенсировать пробник под конкретный осциллограф (обычно с помощью регулировочного конденсатора на корпусе пробника).
На что обратить внимание при выборе
Перед использованием убедитесь, что осциллограф поддерживает входное сопротивление 1 МОм и имеет достаточную полосу пропускания для работы с пробником. При измерении сигналов с частотой более 6 МГц обязательно переключайте пробник в режим 1:10, иначе форма сигнала будет искажена. Также учитывайте, что пробник не предназначен для измерения высоких напряжений — его максимальное входное напряжение не указано в характеристиках, поэтому при работе с цепями, где напряжение превышает десятки вольт, требуется дополнительная проверка по документации. Компактный вес и размеры делают пробник удобным для полевых работ, но требуют аккуратного обращения с кабелем и наконечником.
Характеристики
Габариты и вес
