Назначение и область применения

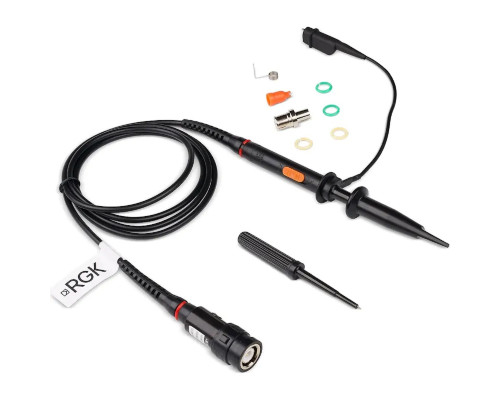

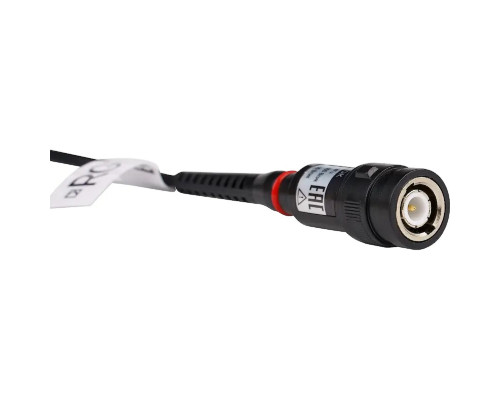

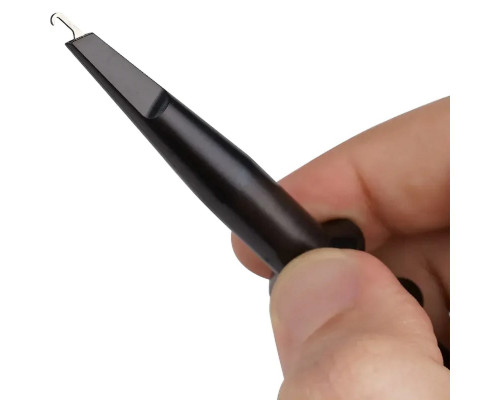

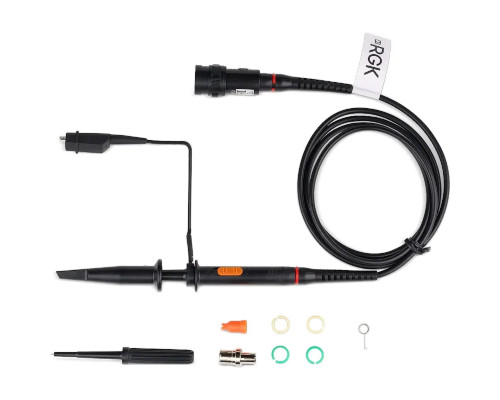

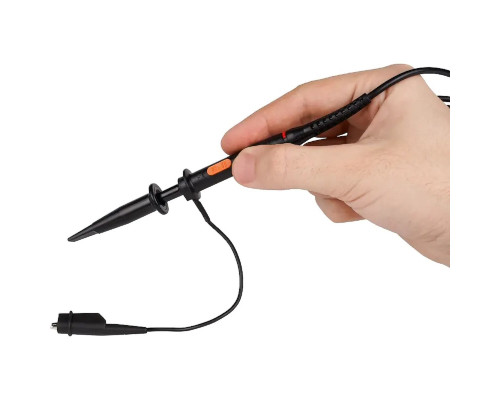

Пассивный пробник RGK PP-200 — это измерительный аксессуар, предназначенный для подключения осциллографа к исследуемой цепи. Он позволяет передавать сигнал с минимальными искажениями и согласовывать высокое входное сопротивление прибора с характеристиками тестируемой схемы. Модель ориентирована на работу с сигналами до 200 МГц, что делает её подходящей для цифровой электроники, ремонта импульсных блоков питания, анализа высокочастотных цепей и лабораторных измерений средней сложности.
Ключевые особенности и режимы работы
Пробник поддерживает два режима ослабления: 1:1 и 1:10. В положении 1:1 сигнал передаётся без ослабления, что удобно для измерения низкоамплитудных сигналов, но существенно ограничивает полосу пропускания до 6 МГц из-за высокой входной ёмкости (85–115 пФ). В режиме 1:10 ослабление в десять раз расширяет полосу до 200 МГц, снижает входную ёмкость до 14.5–17.5 пФ и увеличивает входное сопротивление до 10 МОм. Это стандартный выбор для большинства высокочастотных измерений, так как минимизирует влияние пробника на работу схемы.
Практические возможности и ограничения
Благодаря низкому весу (0.06 кг) и компактным габаритам упаковки (150×150×150 мм) пробник удобен для мобильного использования и не нагружает разъём осциллографа. Однако важно учитывать, что пассивная конструкция не предусматривает активного усиления — все измерения зависят от чувствительности самого осциллографа. Для точной работы в режиме 1:10 требуется компенсация пробника под конкретный вход осциллографа (обычно регулируется подстроечным конденсатором на корпусе). Без корректной компенсации форма импульсов может искажаться, особенно на фронтах.
На что обратить внимание при выборе
Перед использованием убедитесь, что входной импеданс вашего осциллографа соответствует стандартным 1 МОм (для большинства моделей это штатный режим). Пробник не подходит для измерений в цепях с высоким напряжением (свыше 300 В постоянного тока или пикового переменного) — для таких задач необходимы специализированные высоковольтные пробники. Также стоит помнить, что в режиме 1:1 полоса пропускания резко сужается, что делает его непригодным для работы с сигналами выше единиц мегагерц. Для типовых задач ремонта и настройки радиоэлектронной аппаратуры режим 1:10 является основным и наиболее универсальным.
