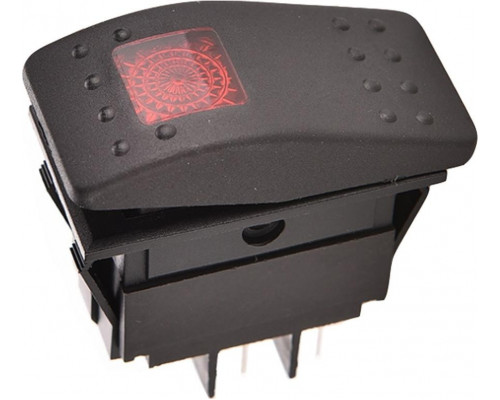

Переключатель двухпозиционный SKIPPER SK-A12315AR ON-OFF 12В/20А с подсветкой

Назначение и принцип работы

SKIPPER SK-A12315AR — это двухпозиционный переключатель с фиксацией, работающий по схеме ON-OFF. Он предназначен для коммутации электрических цепей постоянного тока напряжением 12 В. Основная задача модели — включение или отключение нагрузки одним нажатием, при этом каждое последующее нажатие переводит устройство в противоположное состояние. Благодаря встроенной светодиодной подсветке, пользователь всегда видит текущее положение переключателя, что особенно удобно в условиях недостаточного освещения.

Электрические параметры и нагрузка

Модель рассчитана на номинальное напряжение 12 В и допускает длительную нагрузку до 20 А. Это позволяет подключать к переключателю устройства средней мощности, такие как фары, лебедки, вентиляторы, насосы или осветительные приборы. Важно учитывать, что указанный ток является максимальным для данной модели — превышение нагрузки может привести к перегреву контактов или выходу переключателя из строя. Для цепей с индуктивной нагрузкой (двигатели, катушки) рекомендуется использовать дополнительную защиту в виде диода или контактора, так как коммутация таких устройств создает обратные токи.

Конструкция и контактная группа

Переключатель оснащен пятью контактами, что указывает на возможность использования как для простого включения/выключения, так и для переключения между двумя нагрузками (при соответствующей схеме подключения). Стандартная схема ON-OFF предполагает замыкание и размыкание цепи питания. Наличие пяти контактов расширяет варианты монтажа: например, можно задействовать один контакт для подсветки, а остальные — для силовой цепи. При подключении важно соблюдать полярность для корректной работы светодиодной индикации.

Подсветка и индикация состояния

Встроенная подсветка выполняет функцию индикации питания. Когда переключатель находится в положении ON, светодиод горит, сигнализируя о подаче напряжения на нагрузку. Это упрощает визуальный контроль состояния оборудования, особенно в системах, где переключатель расположен вне прямой видимости или в темном помещении. Подсветка работает только при подключенном питании и не влияет на коммутируемый ток.

Особенности монтажа и совместимость

Переключатель относится к серии 20, что определяет его посадочные размеры и форму корпуса. Устройство предназначено для установки в стандартное отверстие диаметром 20 мм. Компактные габариты (80x30x120 мм) и небольшой вес (0,05 кг) позволяют размещать его в ограниченном пространстве, например, на приборной панели автомобиля, в распределительных щитах или на корпусах спецтехники. Перед установкой рекомендуется проверить соответствие диаметра отверстия и глубины посадки, так как корпус имеет длину 120 мм, что может потребовать свободного пространства за панелью.

Практические ограничения

Модель SK-A12315AR не предназначена для коммутации цепей переменного тока или высокого напряжения (выше 12 В). Использование в цепях с напряжением 24 В или 220 В приведет к повреждению подсветки и возможному пробою изоляции. Также не рекомендуется применять переключатель для управления мощными потребителями с током более 20 А без промежуточного реле. При работе в условиях повышенной влажности или запыленности необходимо предусмотреть дополнительную защиту корпуса, так как степень защиты в характеристиках не указана.
