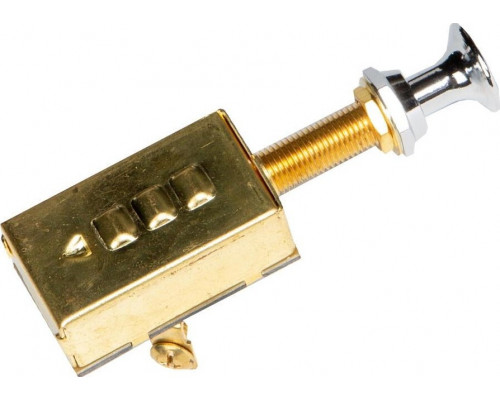

Переключатель штоковый SKIPPER SK-102144PB OFF-ON-ON

Трехпозиционный штоковый переключатель для бортовых сетей 12В

Переключатель SKIPPER SK-102144PB — это компактный элемент управления для электрических цепей постоянного тока напряжением 12 Вольт. Модель выполнена в формате штокового переключателя с фиксацией в трех положениях: OFF (выключено), ON (включено) и ON (второе включенное положение). Такая схема работы позволяет управлять двумя независимыми цепями или последовательно переключать режимы работы одного устройства, например, выбирать между разными скоростями вентилятора, типами освещения или направлениями движения механизма.

Конструктивные особенности и материалы

Корпус переключателя изготовлен из пластика, а шток и лицевая часть — из алюминия. Комбинация материалов обеспечивает устойчивость к механическим нагрузкам при монтаже и эксплуатации. Доступны три варианта расцветки: черный, желтый и металлик (серебристый). Это позволяет подобрать переключатель под цветовую гамму панели приборов, консоли или корпуса оборудования. Важно: индикация питания на корпусе отсутствует, поэтому визуально определить активное положение можно только по механическому положению штока.

Электрические параметры и нагрузка

Переключатель рассчитан на номинальное напряжение 12 В и допустимый ток до 15 Ампер. Это означает, что он способен коммутировать цепи с общей мощностью до 180 Ватт (12В × 15А). Практически это позволяет подключать к нему фары, габаритные огни, насосы, вентиляторы, компрессоры и другое бортовое оборудование средней мощности. Четыре контакта обеспечивают возможность независимого подключения двух нагрузок — по одной на каждое из включенных положений (ON). При этом общий (питающий) контакт используется для подачи напряжения на оба канала.

Практические ограничения и рекомендации по выбору

При выборе переключателя SK-102144PB важно учитывать несколько моментов. Во-первых, отсутствие подсветки означает, что в темноте придется ориентироваться на тактильные ощущения или дополнительное освещение панели. Во-вторых, нагрузка 15 А является предельной — для длительной работы в цепях с постоянным током близким к максимальному рекомендуется предусмотреть запас по току (например, использовать реле для коммутации мощных потребителей). В-третьих, переключатель предназначен для работы в цепях постоянного тока 12В, использование в сетях 24В или переменного тока без уточнения производителя не рекомендуется. Упаковочные размеры (120×20×160 мм) и вес 0.10 кг характерны для розничной карточки товара, сам переключатель значительно компактнее.

Сфера применения

Модель SK-102144PB оптимальна для дооснащения автомобилей, лодок, катеров, сельскохозяйственной и садовой техники, а также для использования в самодельных электрощитах и панелях управления. Трехпозиционная схема OFF-ON-ON востребована там, где нужно выбрать один из двух режимов работы или поочередно включать разные устройства, например:

• переключение между ближним и дальним светом дополнительных фар;


• выбор скорости вентилятора охлаждения или обдува;


• управление двумя независимыми цепями освещения (например, рабочий свет и габариты);


• включение насоса и его реверсирование (при соответствующей схеме подключения).

Перед монтажом рекомендуется проверить соответствие сечения проводов и токовой нагрузки, а также убедиться в надежности фиксации переключателя в панели толщиной до 5 мм (стандартное посадочное место для штоковых переключателей).
