Назначение и область применения
Рихтовочная растяжка NORDBERG N3810N — это гидравлический комплект для выполнения точных правок кузовных элементов, рам и силовых конструкций. Усилие 10 тонн позволяет работать с деформациями средней сложности на легковых автомобилях, внедорожниках и коммерческом транспорте. Инструмент предназначен для вытягивания вмятин, выравнивания геометрии проемов, лонжеронов и порогов, а также для распорных операций при восстановлении формы деталей.
Конструктивные особенности и материалы
Рабочие элементы комплекта изготовлены из легированной закаленной стали методом отливки с последующей ковкой. Это обеспечивает высокую прочность при циклических нагрузках и устойчивость к износу. Гидравлический цилиндр прямого действия оснащен автоматическим возвратом штока: при снятии нагрузки поршень самостоятельно возвращается в исходное положение, что ускоряет процесс работы и снижает риск повреждения деталей. Фитинги гидравлической системы соединяются резьбовым способом — это исключает самопроизвольное рассоединение под нагрузкой и упрощает сборку. Насос оборудован клапаном защиты от перегрузок, предотвращающим повреждение гидравлики при превышении рабочего давления.
Комплектация и практические возможности

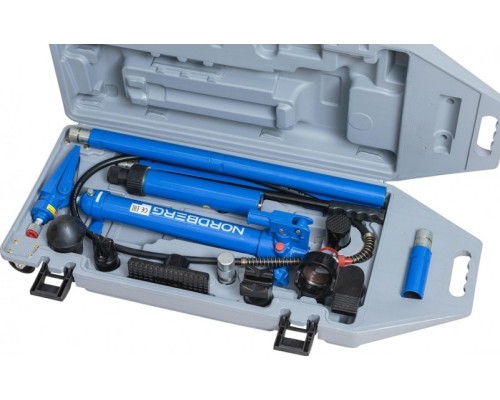

Набор включает 15 предметов, уложенных в кейс для хранения и транспортировки. В состав входят:
- Цилиндр прямого действия — основной силовой элемент с ходом штока 150 мм и диаметром 40 мм.
- Четыре удлинителя (520, 365, 265 и 110 мм) — позволяют регулировать общую длину инструмента для работы в труднодоступных местах и при разной глубине деформации.
- Поршневая насадка 66,5х100 мм — для передачи усилия на плоские поверхности.
- Подставка 70х160х90 мм — обеспечивает устойчивый упор при работе с неровными основаниями.
- Переходник — для соединения цилиндра с удлинителями или насадками.
- Насадка на рабочий цилиндр 60х120 мм — увеличивает площадь контакта.
- Клинообразная головка 115 мм и клиновидная насадка-распорка 145 мм — для работы в узких зазорах и расширения проемов.
- Зубчатая насадка 65х60 мм — для фиксации на скользких или наклонных поверхностях.
- Гидравлический шланг 150 мм — соединяет насос с цилиндром.
- Большая резиновая насадка 125х75 мм — для мягкого контакта с окрашенными поверхностями без повреждения ЛКП.
- V-образная головка 80х55 мм — для работы с круглыми и угловыми профилями.
- 10-тонный насос длиной 490 мм — создает рабочее давление 61,7 МПа (min и max совпадают, что указывает на фиксированное номинальное значение).
Такая комплектация позволяет выполнять как вытягивание (рихтовку), так и распорные операции без необходимости докупать дополнительные аксессуары.
Ограничения и рекомендации по эксплуатации
Инструмент рассчитан на усилие до 10 тонн — превышение этого значения может привести к деформации цилиндра или разрушению насадок. Ход штока составляет 150 мм, что ограничивает максимальное расстояние, на которое можно вытянуть или раздвинуть деталь за один цикл. При необходимости большей амплитуды потребуется перестановка упоров. Давление 61,7 МПа является номинальным — насос не имеет регулировки, поэтому важно контролировать нагрузку визуально или по показаниям манометра (если он предусмотрен в гидросистеме). Вес комплекта в кейсе — 5 кг, что делает его мобильным, но для длительной работы рекомендуется использовать дополнительную фиксацию инструмента.
На что обратить внимание при выборе
Модель N3810N подходит для мастерских, где требуется универсальный набор для правки кузовов без привязки к стационарному оборудованию. Отсутствие в комплекте манометра и регулировки давления означает, что оператору нужно иметь опыт оценки усилия на глаз или использовать внешний измеритель. Резиновая насадка и V-образная головка расширяют возможности работы с деликатными поверхностями, но не заменяют специализированные адаптеры для сложных профилей. Кейс обеспечивает порядок при хранении, но не защищает от сильных ударов при падении — рекомендуется аккуратная транспортировка.
Характеристики
Габариты и вес
