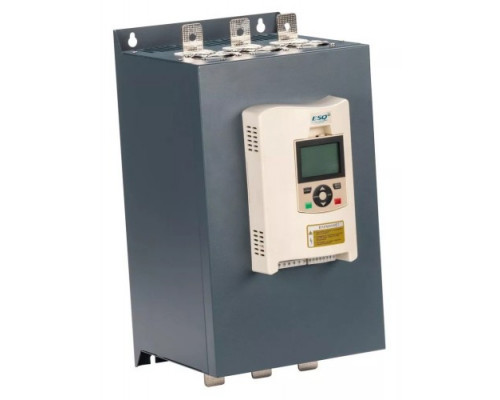

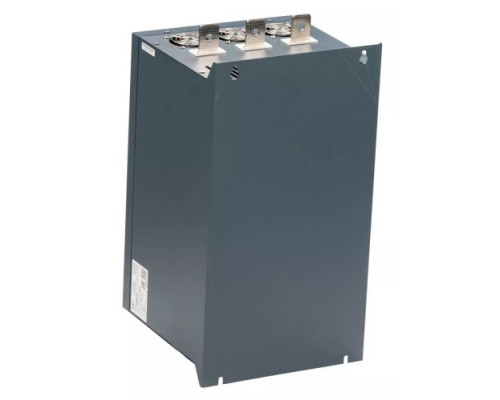

Устройство плавного пуска ESQ GS9-160 320А 380В 160кВт со встроенным шунтирующим контактором

Профессиональное устройство плавного пуска ESQ GS9-160 для мощных асинхронных двигателей

Устройство плавного пуска ESQ GS9-160 (артикул 08.05.001029) представляет собой силовой полупроводниковый аппарат, предназначенный для управления запуском и остановкой трехфазных асинхронных электродвигателей с номинальной мощностью до 160 кВт при рабочем напряжении 380–400 В. Модель рассчитана на номинальный ток 320 А, что делает ее решением для тяжелых промышленных механизмов: мощных насосов, вентиляторов, компрессоров, дробилок, конвейеров и другого оборудования с высокими пусковыми нагрузками.

Назначение и практический смысл параметров

Основная задача УПП — плавное наращивание напряжения и тока на обмотках двигателя в момент пуска, что исключает рывки, гидроудары в трубопроводах и просадки напряжения в питающей сети. Для модели GS9-160 с током 320 А и мощностью 160 кВт это особенно актуально: прямой пуск такого двигателя создает пусковой ток, в 6–8 раз превышающий номинальный, что может вызывать срабатывание автоматических выключателей и перегрузку трансформаторов. Устройство снижает пусковой ток до 2–4 кратного значения, защищая как сам двигатель, так и подключенное к нему оборудование.

Встроенный шунтирующий контактор (байпас) — ключевая особенность данной модели. После завершения разгона двигателя до номинальной скорости тиристорный блок шунтируется, и ток протекает напрямую через контактор. Это исключает потери мощности на полупроводниках в рабочем режиме, снижает нагрев устройства и продлевает срок его службы. Байпас также позволяет эксплуатировать двигатель в режиме постоянной нагрузки без риска перегрева силовых ключей.

Защитные функции и условия эксплуатации

УПП ESQ GS9-160 обеспечивает полный набор защит, необходимых для бесперебойной работы в тяжелых промышленных условиях:

• защита от перегрузки по току с регулируемым порогом срабатывания;


• защита от короткого замыкания на выходе и в цепях управления;


• контроль дисбаланса фаз и обрыва фазы питающей сети;


• защита от пониженного и повышенного напряжения;


• термозащита силовых полупроводников на основе встроенного датчика температуры.

Важно учитывать, что устройство предназначено для работы в закрытых сухих помещениях с температурой окружающей среды от -10 до +40 °C. При установке в шкафу необходимо обеспечить принудительную вентиляцию или естественный отвод тепла, так как при номинальном токе 320 А даже в байпасном режиме выделяется некоторое количество тепла от управляющей электроники и контактора.

Габариты, монтаж и особенности подключения

Устройство поставляется в корпусе с габаритами 337×363×525 мм (ширина, высота, глубина) и массой 19 кг. Это компактный для своего класса мощности блок, который может монтироваться как на стену, так и в электрошкаф. При монтаже следует учитывать необходимость свободного пространства вокруг корпуса для охлаждения — не менее 100 мм сверху и снизу, 50 мм по бокам.

Подключение силовых цепей выполняется через винтовые клеммы, рассчитанные на сечение кабеля до 185 мм² (рекомендуется уточнить по маркировке на корпусе). Для цепей управления используются отдельные клеммы с низковольтным питанием. Обратите внимание: устройство не имеет встроенного автоматического выключателя или предохранителей — их необходимо устанавливать внешне в соответствии с номинальным током двигателя и характеристиками питающей сети.

Ключевые ограничения и рекомендации по выбору

Модель GS9-160 оптимизирована для стандартных асинхронных двигателей с короткозамкнутым ротором. Она не предназначена для синхронных двигателей, двигателей с фазным ротором или для частотного регулирования скорости. Устройство не обеспечивает реверс — для изменения направления вращения потребуется внешний реверсивный контактор.

При выборе данной модели убедитесь, что номинальный ток двигателя не превышает 320 А, а пусковой ток (с учетом коэффициента 2–4) не вызовет срабатывания защиты УПП. Для двигателей с тяжелым пуском (высокий момент инерции, длительный разгон) может потребоваться запас по току на 10–15% — в таких случаях рекомендуется проконсультироваться с технической документацией производителя.
