Бак расширительный ДЖИЛЕКС 200 л цилиндрический 7792

Назначение и сфера применения

Расширительный бак ДЖИЛЕКС 200 л цилиндрический (модель 7792) — это герметичный мембранный гидроаккумулятор, предназначенный для систем холодного водоснабжения, отопления и промышленных установок. Основная задача бака — компенсировать перепады давления, вызванные тепловым расширением жидкости или работой насоса, а также защищать трубопроводы и оборудование от гидроударов. Благодаря объёму 200 литров, модель подходит для объектов с высоким потреблением воды: частных домов с несколькими санузлами, небольших производств, систем полива или накопительных станций. В системах отопления бак используется для приёма избытка теплоносителя при нагреве, предотвращая аварийный сброс через предохранительные клапаны.

Конструктивные особенности и принцип работы

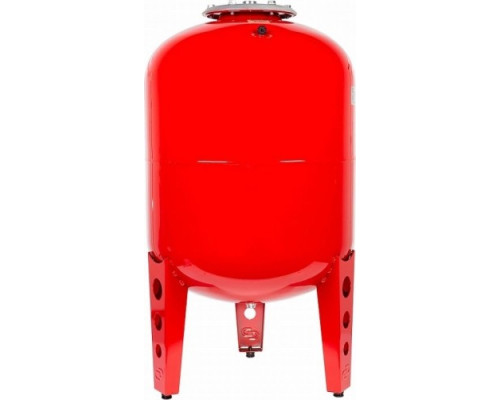

Бак выполнен в цилиндрической форме, что обеспечивает равномерное распределение нагрузки на стенки корпуса. Внутри установлена эластичная мембрана из пищевой резины (обычно EPDM), которая разделяет ёмкость на две камеры: воздушную и водяную. При подаче воды мембрана растягивается, сжимая воздух в верхней части бака. Когда давление в системе падает, сжатый воздух выталкивает воду обратно в трубопровод. Такая схема позволяет поддерживать стабильное давление без частого включения насоса, что снижает износ оборудования и экономит электроэнергию.

Ключевые параметры и их практическое значение

• Объём 200 литров: Оптимален для систем с пиковым расходом до 3–4 кубометров воды в час. Позволяет создавать запас воды на случай кратковременного отключения электроэнергии (до 50–80 литров полезного объёма в зависимости от настроек).


• Максимальное давление 6 бар: Стандартный показатель для бытовых и полупрофессиональных систем. Бак выдерживает скачки давления, характерные для насосных станций и закрытых контуров отопления. Важно: рабочее давление в системе не должно превышать 80% от максимального (рекомендуется 4,8 бар).


• Диаметр штуцера 1 дюйм: Обеспечивает высокую пропускную способность и совместимость с большинством насосов, фильтров и трубопроводов. Для подключения потребуется резьбовой переходник или гибкая подводка с внутренней резьбой 1”.

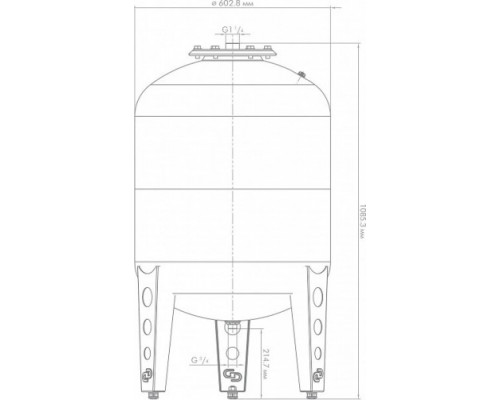

• Габариты (600x1109 мм): Вертикальная установка экономит площадь — бак занимает около 0,5 кв. метра. Высота 1109 мм требует свободного пространства над баком для обслуживания воздушного ниппеля (обычно расположен сверху).

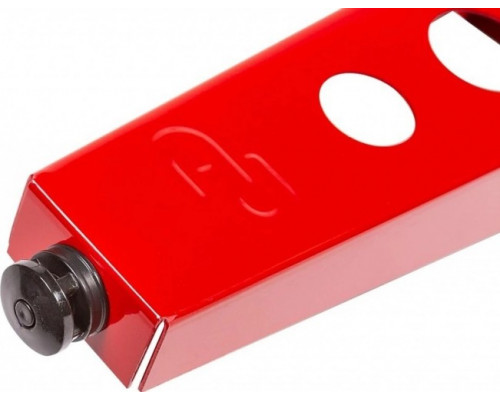

• Вес 35,8 кг: Указывает на использование стали толщиной не менее 2–3 мм. Для монтажа на пол или стену необходимы надёжные крепления (анкерные болты или кронштейны, в комплект не входят).

Ограничения и важные нюансы при выборе

Модель 7792 не предназначена для систем питьевого водоснабжения без дополнительной проверки материала мембраны (обычно EPDM подходит для холодной воды, но для горячей требуется уточнение). Бак не комплектуется манометром, реле давления или клапаном сброса воздуха — эти элементы приобретаются отдельно. При установке в неотапливаемом помещении необходимо предусмотреть теплоизоляцию, так как при замерзании воды корпус может деформироваться. Для систем отопления с антифризом убедитесь в совместимости мембраны с конкретным типом теплоносителя (стандартная EPDM устойчива к пропиленгликолю, но не ко всем составам на основе этиленгликоля).

Рекомендации по эксплуатации

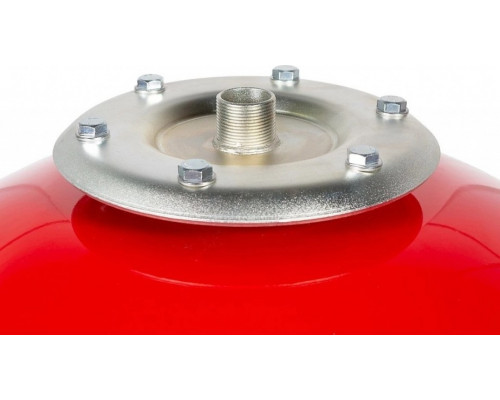

Перед подключением проверьте давление в воздушной камере (через ниппель на корпусе) — оно должно быть на 0,2–0,3 бара ниже минимального давления включения насоса. Для системы отопления давление воздуха выставляется равным статическому давлению в самой высокой точке контура. Регулярно (раз в 6–12 месяцев) контролируйте целостность мембраны: при частом включении насоса или падении давления без утечек воды возможен разрыв мембраны. Замена мембраны возможна через фланец, но для модели 200 л потребуется демонтаж бака из-за большого веса.
