Комплект автоматики ДЖИЛЕКС КАБ на баке 9039

Назначение и принцип работы

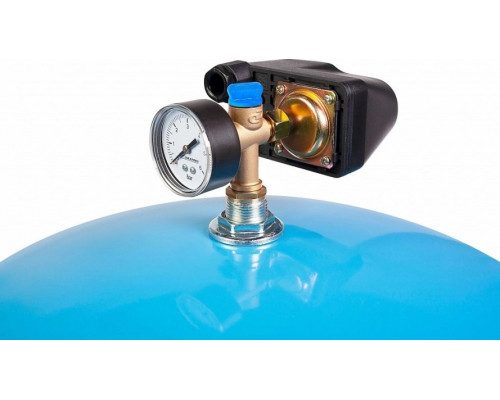

Комплект автоматики ДЖИЛЕКС КАБ на баке 9039 — это готовое решение для организации автоматического водоснабжения в паре с гидроаккумулятором. Устройство управляет включением и отключением электронасоса в зависимости от давления в системе. Когда вода расходуется, давление падает до нижнего порога (1,4 атм), реле замыкает цепь и запускает насос. После заполнения бака и достижения верхнего предела (до 5,5 атм) реле размыкает контакты и останавливает насос. Это исключает работу насоса всухую и поддерживает стабильный напор.

Ключевые особенности конструкции

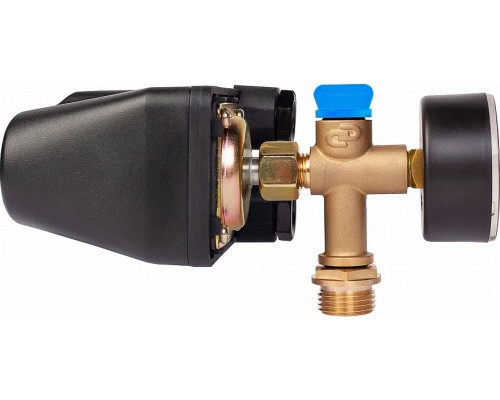

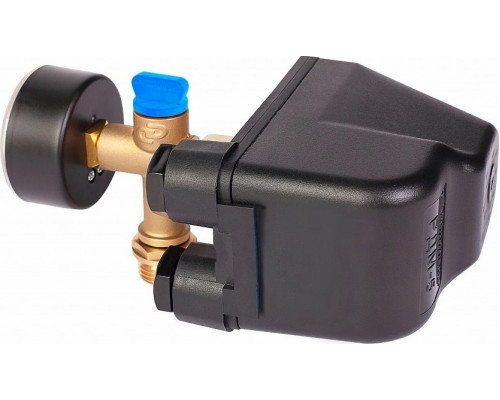

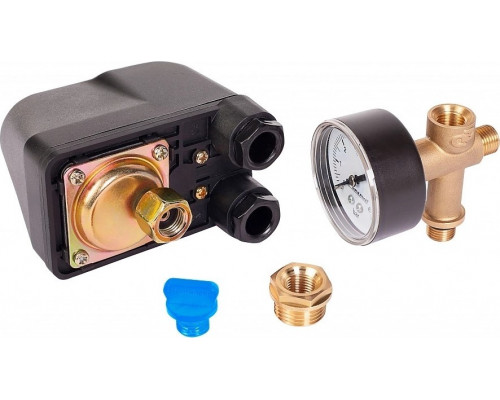

Модель 9039 отличается компактностью и продуманной компоновкой. Основные элементы:

• Реле давления с заводскими настройками (стартовое давление 1,4 атм) — регулируется под конкретные задачи в пределах 1,0–5,5 атм.

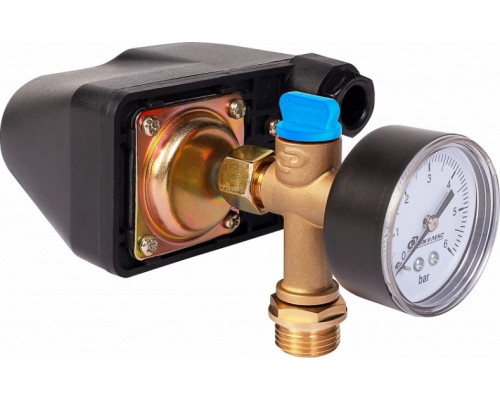

• Встроенный манометр для визуального контроля текущего давления в системе — позволяет быстро оценить состояние и выявить неисправности.


• Дополнительный выход G 1/4 с внутренней резьбой — через него можно подключить манометр, датчик протока или другой элемент системы водоснабжения.


• Корпус со степенью защиты IP44 — устойчив к брызгам воды и пыли, что допускает установку в сырых помещениях (подвал, колодец, кессон).

Практические возможности и ограничения

Комплект рассчитан на работу с насосами мощностью до 1,1 кВт и током до 16 А при напряжении 230 В. Это типичные параметры для бытовых поверхностных и погружных насосов средней производительности. Максимальное давление 5,5 атм достаточно для большинства частных домов и дач — обеспечивает комфортную работу нескольких точек водоразбора одновременно.

Важно учитывать, что максимальная температура жидкости ограничена 35 °С — устройство предназначено только для холодной воды. Использование в системах горячего водоснабжения или отопления не допускается.

Что важно знать при выборе

Комплект поставляется без гидроаккумулятора — его необходимо приобретать отдельно. Объём бака подбирается под производительность насоса и интенсивность водопотребления. Для бытовых нужд обычно достаточно 24–50 литров. Подключение выполняется через стандартный штуцер — резьбовые соединения соответствуют общепринятым размерам.

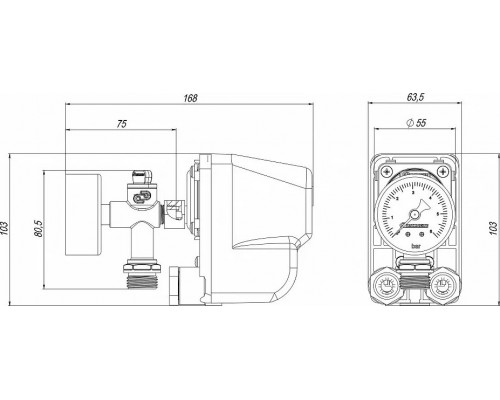

Вес комплекта без упаковки составляет 0,63 кг, габариты — 240×405×158 мм. Компактные размеры упрощают монтаж в ограниченном пространстве. При установке рекомендуется обеспечить свободный доступ к реле для возможной регулировки порогов срабатывания.

Надёжность и совместимость

Производитель ДЖИЛЕКС — известный российский бренд с широкой сетью сервисных центров. Комплект автоматики КАБ 9039 совместим с большинством однофазных насосов мощностью до 1,1 кВт, включая модели собственного производства (ДЖИЛЕКС Водолей, ДЖИЛЕКС Джамбо) и аналоги других брендов. При подключении важно убедиться, что пусковой ток насоса не превышает 16 А — в противном случае потребуется дополнительное пусковое устройство или реле с большим коммутационным ресурсом.
