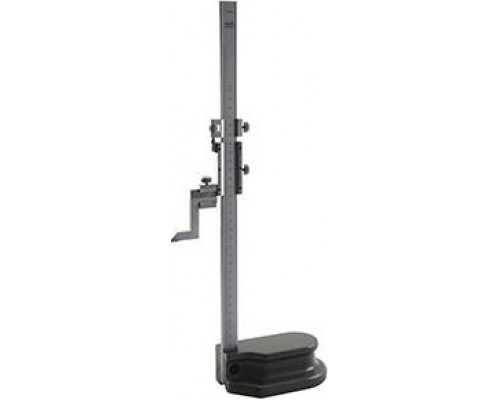

Штангенрейсмас ЧИЗ ШР-1600 0.05 мм 96533

Назначение и сфера применения

Штангенрейсмас ЧИЗ ШР-1600 0.05 96533 — это прецизионный инструмент для измерения высоты, переноса размеров и разметки на плоских поверхностях. Модель с диапазоном до 1600 мм ориентирована на работу с крупногабаритными деталями: корпусными элементами, валами, фланцами, заготовками для металлорежущих станков. Применяется в машиностроении, судостроении, энергетическом оборудовании и других отраслях, где требуется контроль геометрии изделий высотой более метра. Инструмент позволяет выполнять как прямые измерения (определение расстояния от плоскости до точки), так и разметку параллельных линий, центров отверстий и базовых поверхностей.

Конструктивные особенности и практическая польза

Основание штангенрейсмаса выполнено из чугуна — это обеспечивает устойчивость на плите или столе и снижает влияние вибраций при работе. Массивная база предотвращает опрокидывание инструмента при перемещении рамки к верхним отметкам, что критично для высоты 1600 мм. Штанга с миллиметровой шкалой и нониусом с ценой деления 0.05 мм даёт возможность фиксировать размер с точностью до сотых долей миллиметра. Подвижная рамка оснащена микрометрическим винтом тонкой настройки — это позволяет плавно подводить измерительную ножку к детали без рывков, исключая погрешность из-за люфта. Матовое хромовое покрытие шкал и нониуса снижает блики при искусственном или естественном освещении, что важно для длительной работы без напряжения глаз.

Ограничения и особенности эксплуатации

Диапазон измерения 1600 мм означает, что инструмент рассчитан на контроль высоты до 1.6 метра, но при этом необходимо учитывать габариты самого штангенрейсмаса: его высота в сборе с основанием превышает 1.7 метра, что требует достаточного пространства на рабочем месте. Точность 0.05 мм характерна для стандартных нониусных инструментов — она достаточна для большинства разметочных и контрольных операций, но не подходит для высокоточных измерений (например, в метрологических лабораториях). Инструмент не оснащён цифровым дисплеем или интерфейсом для передачи данных — все показания считываются визуально по шкале и нониусу. Для работы требуется поверочная плита или ровная жёсткая поверхность, так как точность измерения напрямую зависит от базирования основания.

Ключевые характеристики в контексте выбора

• Цена деления 0.05 мм — обеспечивает достаточную точность для разметки и контроля допусков в серийном и единичном производстве. При необходимости более тонкой настройки (до 0.01 мм) потребуется инструмент с другой конструкцией, например, с индикаторной головкой.


• Диапазон 1600 мм — подходит для работы с деталями высотой до 1.5–1.6 метра. Если заготовка выше, потребуется штангенрейсмас с большим диапазоном или комбинированные методы измерений.


• Производитель ЧИЗ — инструмент выпускается на Челябинском инструментальном заводе, что предполагает соответствие ГОСТ и наличие заводской поверки. При покупке стоит обратить внимание на наличие паспорта и отметки о поверке.


• Вес 3 кг — инструмент относительно лёгкий для своих габаритов, что упрощает его перемещение, но при этом чугунное основание сохраняет устойчивость. Однако при работе с высотой 1600 мм рекомендуется закреплять штангенрейсмас на плите дополнительными прижимами для исключения смещения.

Что важно проверить перед использованием

Перед началом измерений убедитесь, что основание и штанга не имеют механических повреждений, а нониус перемещается плавно, без заеданий. Проверьте нулевую установку: при совмещении измерительной ножки с плоскостью плиты показания должны быть равны нулю. Если инструмент долго хранился или транспортировался, рекомендуется провести контрольную поверку по концевым мерам длины. Хранить штангенрейсмас следует в горизонтальном положении в сухом помещении, так как длительное вертикальное хранение может привести к деформации штанги под собственным весом.
