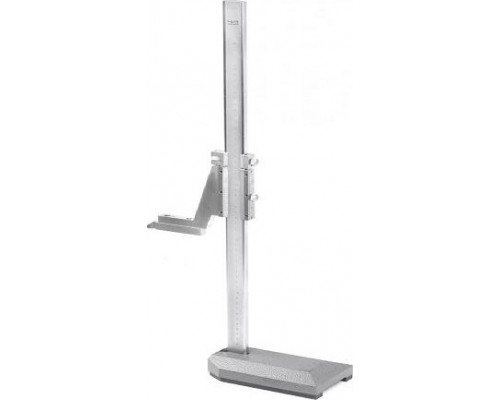

Штангенрейсмас ЧИЗ ШР-500 0.05 (41989)

Назначение и сфера применения

Штангенрейсмас ЧИЗ ШР-500 0.05 41989 — это прецизионный инструмент для измерения высоты и выполнения разметки на плоских поверхностях. Модель с диапазоном до 500 мм ориентирована на работу с деталями средних габаритов в машиностроении, металлообработке, приборостроении и ремонтных цехах. Инструмент позволяет переносить размеры с чертежа на заготовку, контролировать высоту уступов, пазов и плоскостей, а также проверять параллельность и перпендикулярность элементов конструкции.

Конструктивные особенности и практическая польза

Основание из чугуна обеспечивает устойчивость на поверочной плите или столе — инструмент не опрокидывается при перемещении рамки и сохраняет стабильность при разметке. Штанга с миллиметровой шкалой и подвижная рамка с нониусом образуют классическую измерительную систему. Цена деления 0.05 мм даёт достаточную точность для большинства задач по разметке и контролю высоты: это компромисс между скоростью работы и приемлемой погрешностью. Микрометрический винт тонкой настройки позволяет плавно выводить ножку на нужный размер без рывков, что особенно важно при разметке по рискам.

Работа с измерительной и разметочной ножкой

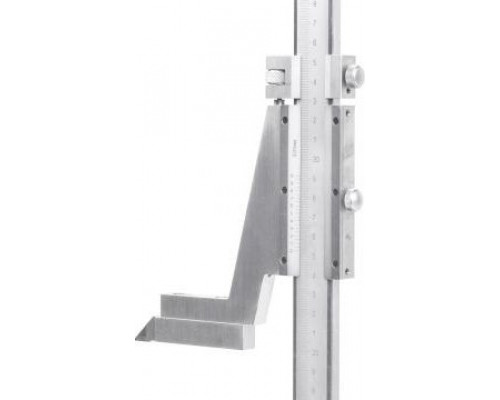

Инструмент оснащён сменной ножкой, которая выполняет две функции: измерение высоты (опора на плоскость основания) и нанесение линий (острая кромка). При разметке важно учитывать, что ножка выступает за край основания — это позволяет работать с заготовками, установленными на плите, не касаясь её поверхности. Для точного измерения высоты деталь устанавливают на плиту, а ножку подводят до касания с верхней точкой. Шкала на штанге и нониус с матовым хромовым покрытием не бликуют при боковом освещении, что снижает утомляемость глаз при длительной работе.

Ограничения и важные нюансы

Модель ШР-500 не предназначена для измерения глубин или внутренних размеров — это исключительно высотомер и разметочный инструмент. Диапазон 500 мм означает, что максимальная высота измеряемой детали ограничена этим значением, а сама штанга имеет длину чуть больше 500 мм с учётом хода рамки. Инструмент требует ровной и чистой опорной поверхности (поверочной плиты), иначе погрешность возрастает. Чугунное основание чувствительно к ударам и падениям — при повреждении плоскости основания точность нарушается. Вес 6.35 кг делает штангенрейсмас стабильным, но требует аккуратности при переноске.

Комплектность и госреестр

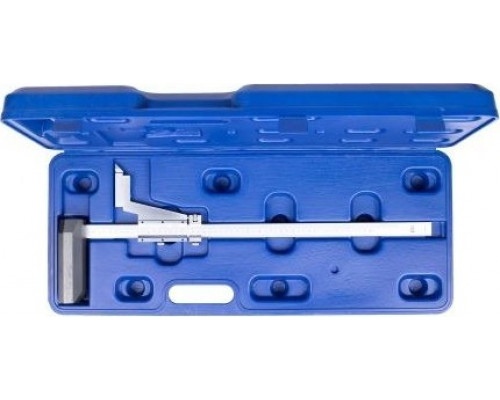

Инструмент поставляется в сборе: основание, штанга с рамкой, нониус, микрометрический винт и разметочная ножка. Модель внесена в Государственный реестр средств измерений, что подтверждает её соответствие метрологическим требованиям и позволяет использовать для официального контроля качества. При выборе стоит убедиться, что в комплекте есть паспорт с отметкой о первичной поверке — это гарантирует заводскую точность. Упаковочные габариты (730×300×50 мм) указывают на то, что инструмент поставляется в разобранном виде или в жёстком кейсе, защищающем штангу и основание при транспортировке.

Ключевые параметры для выбора

• Цена деления 0.05 мм — оптимальна для разметки и контроля высоты в условиях серийного и единичного производства.


• Диапазон 500 мм — подходит для деталей средней величины, например корпусов, кронштейнов или валов.


• Матовое хромовое покрытие шкал — предотвращает блики и упрощает считывание показаний при любом освещении.


• Чугунное основание — обеспечивает жёсткость и устойчивость, но требует бережного обращения.


• Наличие госреестра — обязательное условие для использования в сертифицированных лабораториях и ОТК.
