Штангенрейсмас КАЛИБРОН ШР-1000 0.05 70446

Назначение и конструктивные особенности

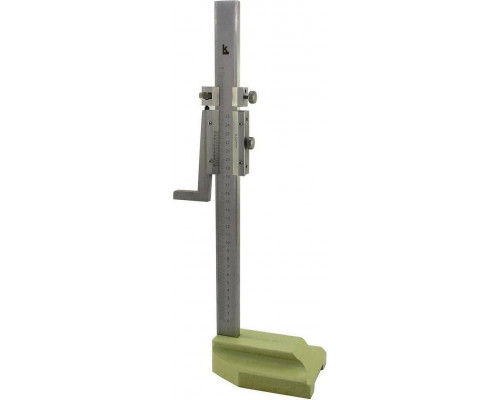

Штангенрейсмас КАЛИБРОН ШР-1000 0.05 70446 — это прецизионный инструмент для измерения высоты и выполнения разметки на плоских поверхностях. Модель рассчитана на работу с крупногабаритными деталями, где требуется высокая точность в диапазоне до 1000 мм. Основу конструкции составляет массивное чугунное основание, которое обеспечивает устойчивость инструмента на поверочной плите или столе. На основании закреплена штанга с миллиметровой шкалой, по которой перемещается подвижная рамка с нониусом и разметочной (измерительной) ножкой. Рамка оснащена микрометрической подачей для точной настройки на требуемый размер.

Практический смысл цены деления 0.05 мм

Цена деления 0.05 мм означает, что инструмент позволяет считывать показания с шагом в 50 микрометров. Этого достаточно для большинства задач в машиностроении, металлообработке и ремонтных работах, где требуется контроль высоты с точностью до сотых долей миллиметра. Например, при разметке заготовок под сверление или фрезерование, а также при проверке соответствия детали чертежу. Более высокая точность (0.02 мм) обычно нужна для калибровки или работы с особо ответственными узлами, но для серийного производства и ремонта 0.05 мм — оптимальный баланс между точностью и скоростью измерений.

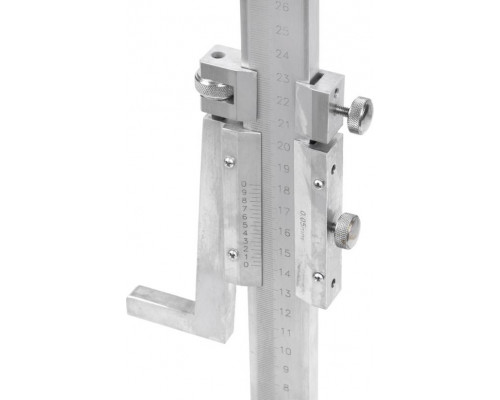

Особенности шкалы и нониуса

Шкала штанги и нониус имеют матовое хромовое покрытие, которое уменьшает блики при работе в условиях яркого освещения. Это практичное решение: при разметке или измерении на производстве часто используются направленные источники света, и блики на обычной хромированной шкале могут затруднять считывание показаний. Матовая поверхность делает деления более читаемыми, снижая риск ошибки оператора. Нониус с ценой деления 0.05 мм позволяет легко различать промежуточные значения, не прибегая к дополнительным инструментам.

Ограничения и условия применения

Инструмент предназначен для работы в сухих, чистых условиях при температуре от +10 до +30 °C. Не допускается использование штангенрейсмаса в условиях повышенной влажности, запылённости или при контакте с агрессивными средами — это может привести к коррозии шкалы и потере точности. Для корректной работы требуется ровная, жёсткая поверхность (поверочная плита), так как основание инструмента должно плотно прилегать к базе. При измерении или разметке крупных деталей (например, длиной более 500 мм) следует учитывать, что инструмент имеет значительную длину штанги — 1300 мм, поэтому для его хранения и транспортировки необходимо пространство, соответствующее габаритам упаковки (глубина 1300 мм).

Что важно знать при выборе

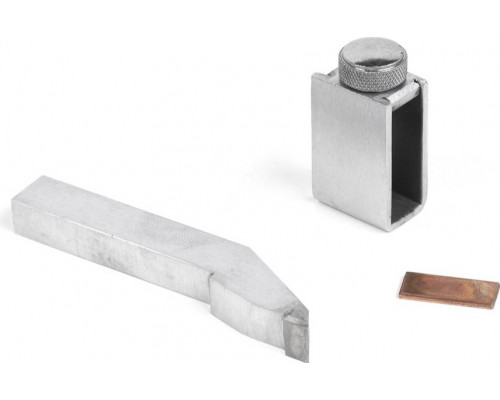

Перед приобретением стоит оценить типичные размеры обрабатываемых деталей. Модель ШР-1000 с диапазоном до 1000 мм подходит для крупных заготовок — например, корпусов, рам, станин. Если в работе преобладают детали до 500 мм, более компактный инструмент может быть удобнее. Также обратите внимание на состояние измерительной ножки: она должна быть острой (для разметки) и не иметь забоин. Комплектация включает только сам штангенрейсмас, без дополнительных принадлежностей (например, держателя для индикатора или сменных ножек) — при необходимости их нужно приобретать отдельно. Вес 3 кг делает инструмент достаточно тяжёлым для длительного удержания на весу, но он не предназначен для переноски в руках — перемещать его следует за основание, чтобы не повредить штангу.
