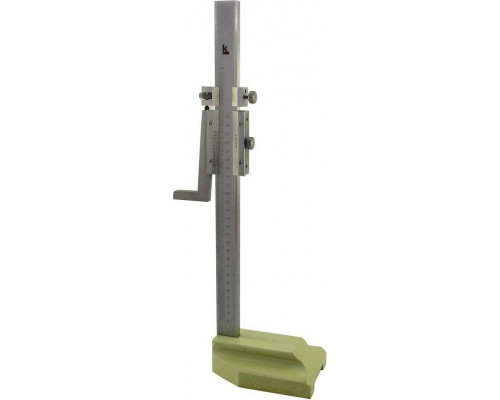

Штангенрейсмас КАЛИБРОН ШР-400, 0.05 мм, 70445

Назначение и область применения

Штангенрейсмас КАЛИБРОН ШР-400 0.05 70445 представляет собой инструмент для измерения высоты и выполнения разметки на плоских поверхностях. Он используется в машиностроении, металлообработке и ремонтных мастерских при работе с заготовками, деталями и узлами, где требуется точность до 0,05 мм. Модель с диапазоном до 400 мм подходит для средних и крупных изделий: корпусных деталей, валов, плит, а также для разметки осей, центров и линий реза.

Конструктивные особенности и точность

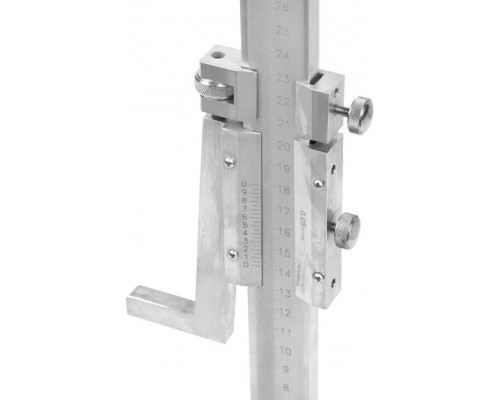

Инструмент оснащен массивным чугунным основанием, которое обеспечивает устойчивость на поверочной плите или столе. Штанга с миллиметровой шкалой и подвижная рамка с нониусом позволяют снимать показания с дискретностью 0,05 мм. Для точной установки на размер предусмотрен микрометрический винт тонкой настройки — это ускоряет работу при многократных измерениях или разметке серии деталей. Все шкалы имеют матовое хромовое покрытие, снижающее блики, что облегчает считывание при искусственном освещении.

Практические возможности и ограничения

С помощью штангенрейсмаса можно:

• Измерять высоту деталей относительно базовой плоскости;


• Наносить разметочные линии параллельно основанию;


• Контролировать параллельность и плоскостность поверхностей при установке на плите.

Ограничения модели связаны с её конструкцией: инструмент предназначен для работы на ровной твердой поверхности (поверочная плита), а точность измерений зависит от состояния шкалы и нониуса — загрязнения или механические повреждения снижают достоверность. Диапазон 400 мм означает максимальный размер детали по высоте, но не гарантирует измерение всей высоты, если основание нестабильно или деталь имеет сложную форму.

Что важно учесть при выборе

При работе с ШР-400 0.05 следует обратить внимание на:

• Цена деления 0,05 мм — это компромисс между скоростью и точностью: для грубой разметки может быть избыточно, для прецизионных работ (до 0,01 мм) потребуется более точный инструмент;


• Вес 4,1 кг указывает на массивность основания, что снижает риск смещения при разметке, но требует устойчивого стола или плиты;


• Производитель КАЛИБРОН известен измерительной техникой, но конкретная модель может иметь особенности в качестве шкалы и плавности хода рамки — перед использованием стоит проверить легкость перемещения и отсутствие люфтов.

Инструмент не предназначен для измерения в труднодоступных местах или на вертикальных поверхностях без дополнительных приспособлений. Комплектация включает только штангенрейсмас — разметочные ножки, держатели или сменные наконечники приобретаются отдельно, если они не входят в базовый набор.
