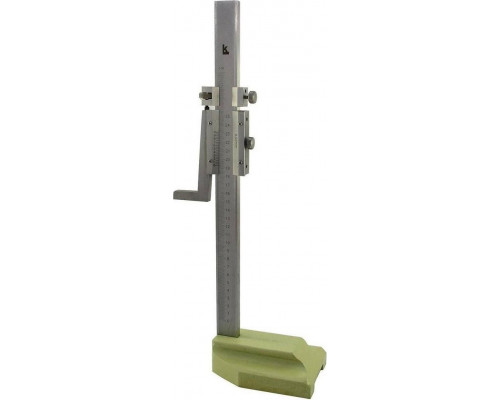

Штангенрейсмас КАЛИБРОН ШР-630 0.05 (73040)

Назначение и область применения

Штангенрейсмас КАЛИБРОН ШР-630 0.05 73040 — это измерительный и разметочный инструмент, предназначенный для определения высоты деталей, заготовок, а также для нанесения точной разметки на их поверхности. Модель с диапазоном измерений до 630 мм ориентирована на работу со средними и крупными деталями, что делает её востребованной в машиностроении, металлообработке, ремонтных мастерских и цехах, где требуется контроль вертикальных размеров. Инструмент позволяет выполнять разметку параллельных линий, измерять расстояния от плоского основания до выступающих элементов, а также проверять высоту установленных узлов.

Конструктивные особенности и точность

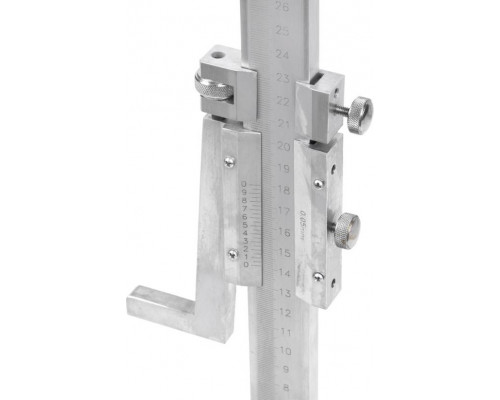

Основание штангенрейсмаса выполнено из массивного чугуна, что обеспечивает устойчивость при установке на поверочную плиту или стол. Это снижает риск смещения инструмента во время разметки или измерения. Штанга с миллиметровой шкалой имеет матовое хромовое покрытие, которое уменьшает блики и облегчает считывание показаний при различном освещении. Подвижная рамка оснащена нониусом с ценой деления 0,05 мм — это позволяет выполнять измерения и разметку с точностью до половины десятой доли миллиметра, что достаточно для большинства задач в механической обработке. На рамке предусмотрено устройство тонкой настройки с микрометрическим винтом, которое даёт возможность плавно подводить ножку к нужному размеру без рывков, что особенно важно при точной разметке.

Практические возможности и ограничения

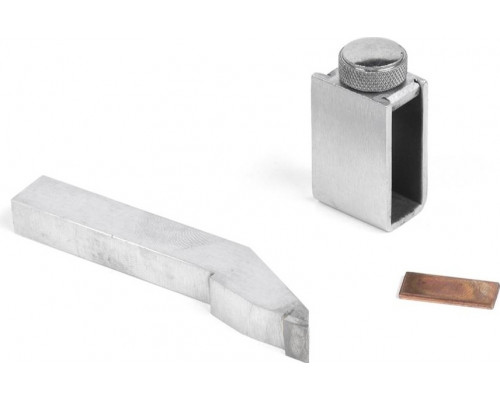

Инструмент оснащён измерительной и разметочной ножкой, которая может быть заменена на другие насадки (например, с твердосплавным наконечником) для работы с твёрдыми материалами. При выборе модели ШР-630 важно учитывать, что её максимальный диапазон измерения составляет 630 мм, поэтому она подходит для деталей высотой до этого значения. Для более крупных заготовок потребуется штангенрейсмас с большим диапазоном. Вес инструмента указан как 3 кг — это обеспечивает достаточную массу для устойчивости, но требует аккуратности при переноске и хранении. Штангенрейсмас не предназначен для измерений на весу или на неровных поверхностях — его корректная работа возможна только на плоской, чистой плите или столе.

Что важно учесть при эксплуатации

• Точность показаний: цена деления 0,05 мм обеспечивает высокую точность, но требует аккуратного считывания нониуса — при плохом освещении или загрязнении шкалы возможны ошибки.


• Устойчивость: чугунное основание гарантирует стабильность, но инструмент не рекомендуется использовать на наклонных или вибрирующих поверхностях.


• Уход за шкалами: матовое хромовое покрытие устойчиво к коррозии, но для сохранения чёткости делений необходимо избегать ударов и абразивного воздействия.


• Совместимость с оснасткой: при необходимости разметки глубоких пазов или труднодоступных мест может потребоваться дополнительный набор ножек (не входит в базовую комплектацию).

Особенности модели 73040

Модель ШР-630 0.05 от производителя КАЛИБРОН представляет собой стандартный штангенрейсмас с нониусом, без электронного дисплея. Это означает, что все измерения проводятся визуально по механическим шкалам, что исключает зависимость от элементов питания и упрощает эксплуатацию в условиях мастерской. Инструмент подходит для разовых и серийных измерений, где не требуется автоматическая запись данных. При выборе стоит обратить внимание на состояние шкал и плавность хода рамки — от этого напрямую зависит удобство работы и точность результатов. Габариты упаковки (100x50x700 мм) указывают на длину штанги, что важно учитывать при организации хранения и транспортировки.
