Назначение и область применения

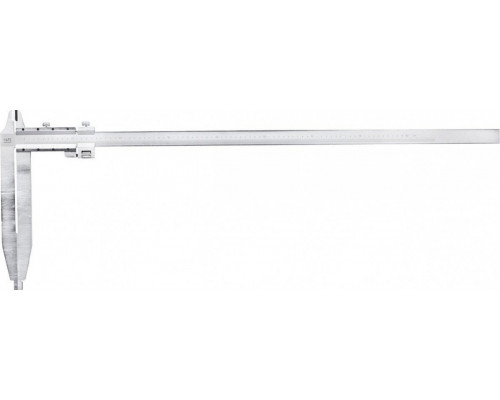

Штангенциркуль ЧИЗ ШЦ-2-500 0.05 губ.250 — это измерительный инструмент повышенного диапазона, предназначенный для высокоточных замеров наружных, внутренних размеров и глубин в условиях, где стандартные модели (до 300 мм) не подходят. Модель относится к типу ШЦ-2, что означает наличие двух пар губок: основной для наружных измерений и разметки, и дополнительной — для внутренних поверхностей. Версия с длиной губок 250 мм и общим ходом рамки до 500 мм ориентирована на работу с крупногабаритными деталями, заготовками и узлами в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где требуется контроль размеров в диапазоне до полуметра.
Конструктивные особенности и точность
Инструмент выполнен по классической схеме штангенциркуля с нониусом. Цена деления нониуса составляет 0,05 мм, что обеспечивает достаточную точность для большинства технических задач, не требующих микрометрической точности (0,01 мм). Дискретность 0,05 мм является стандартной для инструментов данного класса и позволяет уверенно контролировать допуски по квалитетам точности IT8–IT10. Шкала штанги и нониуса нанесена методом гравировки или травления, что гарантирует износостойкость и четкость меток даже при интенсивной эксплуатации.

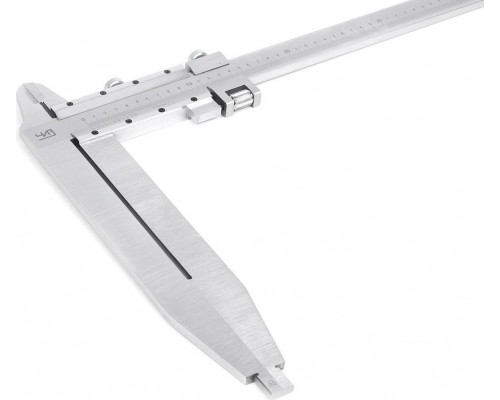

Особенность данной модели — удлиненные губки (250 мм). Это дает возможность измерять детали с глубокими пазами, уступами или большим вылетом, где стандартные губки не дотягиваются до измеряемой поверхности. При этом важно учитывать, что при работе с длинными губками возрастает риск погрешности от перекоса, поэтому требуется аккуратное позиционирование инструмента строго перпендикулярно оси детали.
Практические возможности и ограничения
Инструмент позволяет выполнять три типа измерений:
- Наружные размеры — с помощью основных губок (до 500 мм).
- Внутренние размеры — с помощью верхних губок (диаметр отверстий, ширина пазов и т.д.).
- Глубину — с помощью выдвижной глубиномерной линейки, расположенной на рамке.
Максимальный диапазон измерения глубины ограничен длиной глубиномера, которая обычно составляет 100–150 мм для данной модели, что следует учитывать при контроле глубоких отверстий. Инструмент не оснащен цифровой индикацией и не имеет выхода данных — это полностью механическая модель, требующая визуального снятия показаний. Это делает его надежным в условиях высокой влажности, запыленности или при отсутствии источников питания, но требует навыка работы с нониусом.
Что важно знать перед использованием

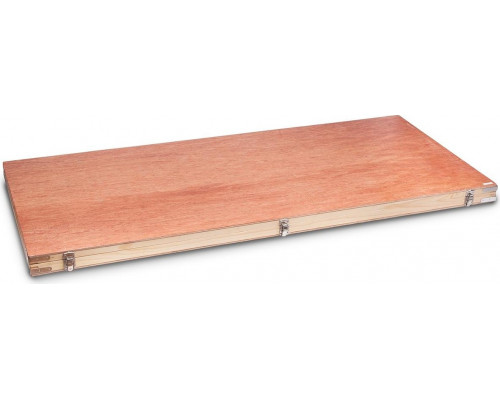

Модель имеет значительный вес (около 5 кг) и габариты (длина упаковки 550 мм), что связано с длиной штанги и массивностью губок. Это накладывает ограничения на удобство работы одной рукой — для точных замеров рекомендуется фиксировать инструмент или использовать обе руки. При выборе стоит учитывать, что для измерений с точностью 0,05 мм требуется исправный нониус и отсутствие люфта рамки — перед работой необходимо проверять плавность хода и нулевую установку. Инструмент поставляется без кейса или чехла, что предполагает необходимость приобретения защитного футляра отдельно для предотвращения повреждений шкалы и губок.
Характеристики
Габариты и вес
