Назначение и сфера применения

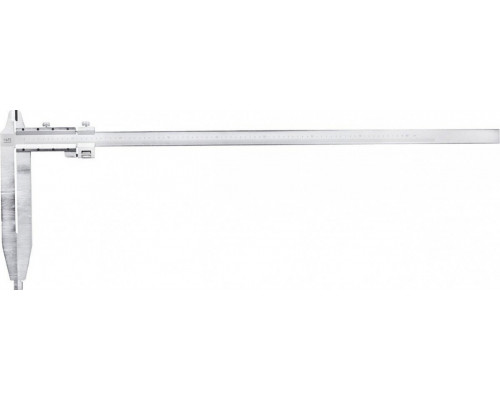

Штангенциркуль ЧИЗ ШЦ-2-500 0.1 губ.250 — это крупногабаритный измерительный инструмент, предназначенный для высокоточных наружных и внутренних измерений деталей с большими линейными размерами. Модель относится к типу ШЦ-2, что означает наличие двух пар губок: для наружных и внутренних замеров, а также выдвижной глубиномерной линейки. Основное назначение — контроль размеров заготовок, сварных конструкций, труб, валов и других изделий, где требуется измерение в диапазоне до 500 мм с дискретностью 0,1 мм.
Инструмент востребован в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где работают с крупными деталями. Благодаря увеличенной длине губок (250 мм) он позволяет измерять глубину узких пазов, уступов и внутренних полостей, недоступных для стандартных штангенциркулей с губками 40–60 мм.
Конструктивные особенности и практические возможности

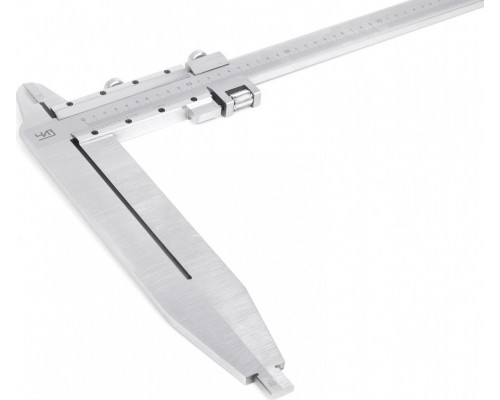

Модель оснащена нониусом с ценой деления 0,1 мм, что обеспечивает достаточную для большинства производственных задач точность. Длина губок 250 мм — ключевая особенность: она позволяет выполнять замеры в глубоких выемках, на удалении от края детали или в труднодоступных местах, где обычный инструмент не может дотянуться. При этом общая длина штанги составляет 500 мм, что даёт возможность измерять как наружные, так и внутренние размеры крупных объектов (например, диаметры фланцев, ширину корпусов, межосевые расстояния).
Глубиномерная линейка, встроенная в основание рамки, позволяет контролировать глубину отверстий и пазов глубиной до 500 мм. Однако при работе с глубокими полостями следует учитывать, что точность замера может снижаться из-за необходимости удерживать инструмент строго перпендикулярно измеряемой поверхности.
Материал изготовления — инструментальная сталь, устойчивая к износу при интенсивной эксплуатации. Штанга и рамка имеют закалённые измерительные поверхности, что сохраняет точность даже при частом контакте с твёрдыми материалами (сталь, чугун, алюминиевые сплавы).
Ограничения и важные нюансы эксплуатации
Инструмент не оснащён цифровым дисплеем — отсчёт показаний производится визуально по шкале штанги и нониусу. Это требует определённого навыка снятия показаний и хорошего освещения рабочей зоны. Для оперативного контроля в условиях серийного производства может потребоваться дополнительное время на обучение персонала.

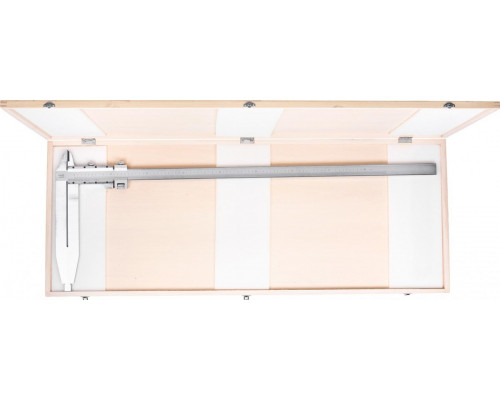

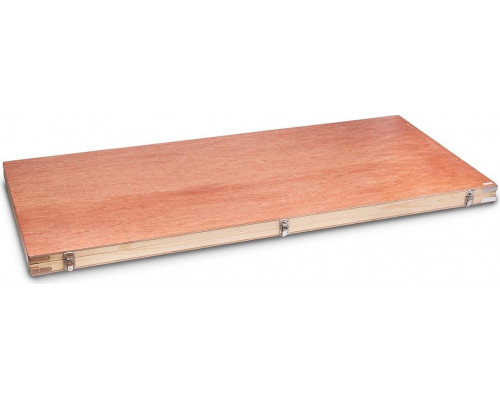

Масса инструмента составляет 5 кг, что делает его малопригодным для длительного удержания на весу — рекомендуется использовать штангенциркуль на стационарном рабочем месте или с опорой на измеряемую деталь. Габариты упаковки (550×150×100 мм) указывают на крупный размер самого инструмента, что важно учитывать при организации хранения и транспортировки.
Модель не предназначена для измерений с высокой точностью (например, до 0,01 мм) — её предел погрешности соответствует классу точности ШЦ-2. Для работ, требующих микрометрической точности, следует выбирать цифровые аналоги с меньшим шагом измерения.
На что обратить внимание при выборе
Перед приобретением стоит убедиться, что диапазон измерений 500 мм и длина губок 250 мм соответствуют типичным размерам ваших деталей. Если основная задача — контроль крупных наружных диаметров, но глубина замера не критична, можно рассмотреть модели с более короткими губками (они легче и удобнее в работе). Для внутренних замеров важно проверить, что разметка на губках для внутренних измерений скорректирована на их толщину (обычно это указано на корпусе).
Также стоит обратить внимание на состояние нониуса и шкалы: чёткость нанесения делений и отсутствие люфта рамки напрямую влияют на точность. При визуальном осмотре рекомендуется проверить плавность хода рамки и отсутствие заеданий на всей длине штанги.
Характеристики
Габариты и вес
