Штангенциркуль ЧИЗ ШЦ-3 1000 мм с губками 250 мм, шаг 0,05

Назначение и область применения

Штангенциркуль ЧИЗ ШЦ-3 с диапазоном измерения до 1000 мм — это крупногабаритный измерительный инструмент, предназначенный для точного определения наружных и внутренних размеров деталей, а также глубин. Модель с длиной губок 250 мм и шагом отсчета 0,05 мм ориентирована на работу с большими заготовками, где стандартные штангенциркули (до 300–500 мм) не применимы. Инструмент востребован в машиностроении, металлообработке, строительстве и ремонте крупногабаритного оборудования — везде, где требуется контроль размеров деталей длиной до метра с точностью до сотых долей миллиметра.

Конструктивные особенности и практические возможности

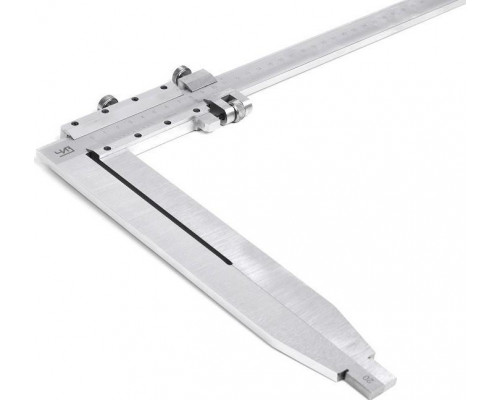

Модель ШЦ-3 отличается усиленной конструкцией: основная штанга длиной 1000 мм и массивные губки обеспечивают жесткость при измерении длинных деталей. Губки длиной 250 мм позволяют захватывать заготовки с большим вылетом — например, измерять диаметры крупных валов, фланцев или толщину стенок труб. Шаг отсчета 0,05 мм (50 мкм) дает возможность фиксировать отклонения в пределах сотых долей миллиметра, что достаточно для большинства задач черновой и чистовой обработки, но не для прецизионных измерений (где требуется 0,01 мм).

Инструмент оснащен нониусом (шкалой на рамке) для снятия показаний — это классический механический штангенциркуль без электроники, что исключает зависимость от батареек и ударов. Измерение глубины выполняется с помощью выдвижной линейки (глубиномера), встроенной в рамку. Диапазон измерения от 0 до 1000 мм охватывает как мелкие детали (от 0 мм), так и крупные заготовки длиной до метра.

Ограничения и важные нюансы при работе

При выборе и эксплуатации этой модели стоит учитывать несколько моментов:

• Масса и габариты: Вес инструмента около 1 кг, длина штанги 1000 мм — это крупный и тяжелый инструмент, требующий устойчивого положения при измерениях. Для точного снятия показаний рекомендуется фиксировать штангенциркуль в тисках или использовать подставку.


• Точность: Шаг 0,05 мм — это средняя точность для штангенциркулей. Для высокоточных работ (например, в приборостроении) потребуется модель с шагом 0,02 мм или электронный аналог. Но для контроля допусков по 7-8 квалитетам точности (распространенным в машиностроении) этого достаточно.


• Измерение внутренних размеров: Губки для внутренних измерений имеют стандартную конструкцию — их разводят до упора в стенки отверстия. Длина губок 250 мм позволяет измерять отверстия глубиной до 250 мм, но для глухих отверстий с малым диаметром это может быть неудобно из-за толщины губок.


• Материал и износ: Инструмент производства ЧИЗ (Челябинский инструментальный завод) выполнен из инструментальной стали. Со временем измерительные поверхности могут изнашиваться, что влияет на точность. Рекомендуется периодическая поверка.

Что важно знать при выборе

Эта модель подходит для работы с крупными деталями, где требуется измерение длины, диаметра или глубины до 1000 мм. Если ваши задачи ограничены деталями до 300–500 мм, более компактный штангенциркуль будет удобнее и точнее. Также стоит учесть, что для измерения больших диаметров (например, труб) губки 250 мм обеспечивают достаточный охват, но для очень крупных цилиндров может потребоваться специальный инструмент (штангенциркуль с раздвижными губками). Отсутствие цифрового дисплея требует навыков снятия показаний с нониуса — это замедляет работу, но повышает надежность в полевых условиях.
