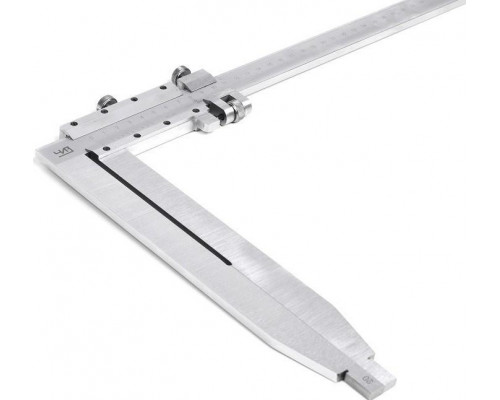

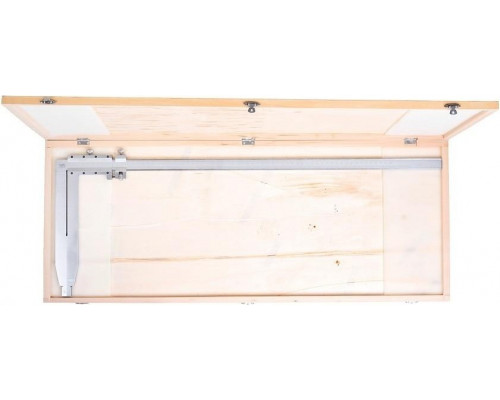

Штангенциркуль для крупных деталей: обзор модели ЧИЗ ШЦ-3
Этот инструмент представляет собой штангенциркуль с диапазоном измерений до 1000 мм, выполненный по классической схеме ШЦ-3. Модель 239286 от Челябинского инструментального завода (ЧИЗ) предназначена для работы с крупногабаритными деталями, где требуется высокая точность и надежный захват. Основное отличие — увеличенные губки длиной 250 мм, что позволяет измерять не только наружные, но и внутренние размеры в глубоких пазах или на значительном удалении от края заготовки.
Практические возможности и ограничения
Штангенциркуль оснащен нониусом с шагом 0,1 мм, что обеспечивает стандартную для механических инструментов точность. Диапазон измерения от 0 до 1000 мм делает его незаменимым для контроля крупных валов, труб, листового металла, а также при сборке металлоконструкций и станочных узлов. Губки длиной 250 мм позволяют выполнять замеры в труднодоступных местах, например, в глубоких отверстиях или на удаленных участках детали. Однако стоит учитывать, что при работе с очень длинными заготовками (близкими к 1000 мм) необходимо обеспечить жесткую фиксацию инструмента и детали, чтобы избежать перекосов и погрешностей. Инструмент требует аккуратного обращения: из-за большой длины штанги (1000 мм) он чувствителен к изгибающим нагрузкам, которые могут нарушить параллельность губок.
Конструктивные особенности и эксплуатация
Модель выполнена из инструментальной стали, что гарантирует износостойкость при интенсивной эксплуатации. Рамка с нониусом перемещается по штанге плавно, но для точной фиксации предусмотрен стопорный винт. Обратите внимание: инструмент не имеет цифровой индикации, поэтому все показания считываются визуально со шкалы. Это накладывает требования к освещению рабочего места и остроте зрения оператора. Для длительного хранения рекомендуется очищать направляющие от загрязнений и смазывать их тонким слоем масла, чтобы предотвратить коррозию и сохранить точность. Вес инструмента (около 2 кг) делает его стационарным решением: для комфортной работы с ним потребуется стол или верстак, а не постоянное удержание на весу.
На что обратить внимание при выборе
При оценке данной модели важно учитывать, что она предназначена для крупных измерений, где критична длина губок и диапазон. Если ваши задачи требуют работы с деталями до 500 мм, более компактный штангенциркуль будет удобнее. Также стоит проверить плавность хода рамки и четкость нанесения шкалы — от этого зависит скорость и точность замеров. Для контроля внутренних размеров используйте верхние губки, которые в данной модели также имеют длину 250 мм, что позволяет измерять глубокие отверстия. Помните, что точность 0,1 мм достаточна для большинства слесарных и машиностроительных работ, но не подходит для прецизионных задач, где требуется микрометрическая точность.
Характеристики
Габариты и вес
