Назначение и область применения

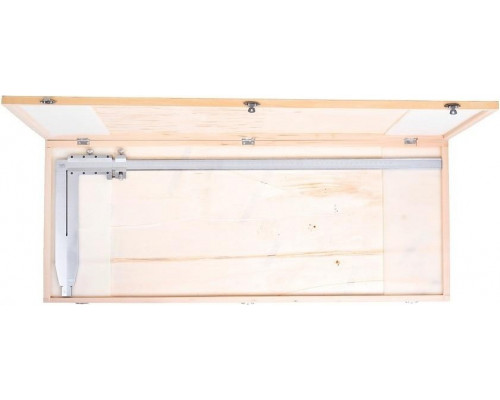

Штангенциркуль ЧИЗ ШЦ-3 с длиной штанги 1600 мм и губками 150 мм — это крупногабаритный измерительный инструмент, предназначенный для высокоточных замеров наружных и внутренних размеров деталей, а также глубин. Модель ориентирована на работу с объектами, длина которых варьируется от 0 до 1600 мм. Благодаря усиленной конструкции и массивным губкам, инструмент подходит для измерения крупных заготовок, сварных конструкций, элементов металлопроката, деталей станков и оборудования. Штангенциркуль востребован в машиностроении, металлообработке, ремонтных цехах и на производствах, где требуется контроль габаритов изделий большой длины.
Конструктивные особенности и точность

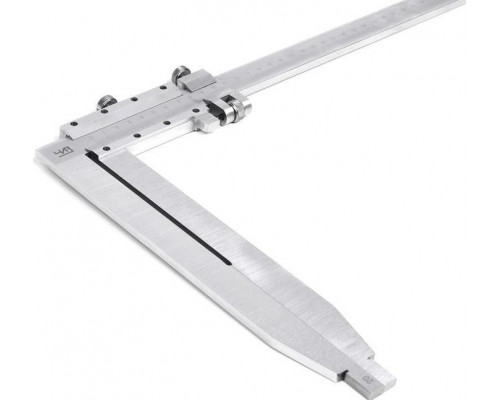

Модель выполнена по стандартной схеме ШЦ-3, что подразумевает наличие одностороннего расположения губок для наружных измерений и выдвижной штанги для измерения глубин. Основной рабочий элемент — штанга длиной 1600 мм, изготовленная из инструментальной стали с высокой износостойкостью. Цена деления нониуса составляет 0,05 мм, что обеспечивает достаточную точность для большинства технических задач, не требующих микрометрической дискретности. При этом важно учитывать, что для достижения заявленной точности необходимо строго соблюдать температурный режим эксплуатации (обычно +20°C) и избегать механических деформаций длинной штанги.
Практические возможности и ограничения
Инструмент позволяет выполнять три типа измерений:
- Наружные размеры — с помощью нижних губок длиной 150 мм. Это удобно для захвата широких деталей или листового материала.
- Внутренние размеры — верхние губки предназначены для замера отверстий, пазов и проемов. Из-за конструктивных особенностей ШЦ-3, внутренние губки имеют меньшую длину, чем наружные, что накладывает ограничения на глубину измеряемых полостей.
- Глубину — с помощью выдвижной линейки, расположенной на обратной стороне рамки. Глубиномер позволяет контролировать уступы, канавки и высоту буртиков.
Основное ограничение модели — значительная масса (30 кг) и габариты (глубина упаковки 2000 мм). Это делает инструмент стационарным: его неудобно часто перемещать, а для работы требуется устойчивая поверхность или специальные стойки. Также стоит учитывать, что длинная штанга чувствительна к изгибающим нагрузкам, поэтому при измерении длинных деталей необходимо обеспечивать равномерное прилегание губок без перекосов.
Что важно учесть при выборе
При работе с данной моделью следует обратить внимание на состояние измерительных поверхностей: губки должны быть без забоин и следов износа, а штанга — без видимых деформаций. Нониус с шагом 0,05 мм требует хорошего освещения и остроты зрения, так как деления мелкие. Для длительных замеров рекомендуется использовать фиксатор рамки, чтобы исключить смещение показаний. Инструмент не оснащен цифровым дисплеем, поэтому все измерения считываются визуально по шкале. Это накладывает требования к квалификации оператора и аккуратности снятия отсчета. При выборе стоит убедиться, что длина губок (150 мм) достаточна для захвата ваших типовых деталей, а диапазон измерений (до 1600 мм) перекрывает максимальные размеры контролируемых изделий.
Характеристики
Габариты и вес
