Назначение и область применения
Штангенциркуль ЧИЗ ШЦ-3 с диапазоном измерения до 2000 мм — это крупногабаритный измерительный инструмент, предназначенный для высокоточных замеров наружных и внутренних размеров, а также глубин. Модель 26287 относится к классу штангенциркулей с удлинённой шкалой и массивными губками, что делает её незаменимой при работе с деталями, длина которых превышает возможности стандартных инструментов. Основная сфера применения — машиностроение, металлообработка, судостроение, производство крупногабаритных конструкций и ремонтные работы, где требуется контроль габаритов заготовок, валов, труб, профилей или сварных узлов.
Благодаря шагу отсчёта 0,05 мм, данный штангенциркуль обеспечивает достаточную точность для большинства производственных задач, связанных с обработкой металла, пластика или дерева. Он подходит как для единичных замеров, так и для серийного контроля в условиях цеха или на открытых площадках.
Конструктивные особенности и практические возможности

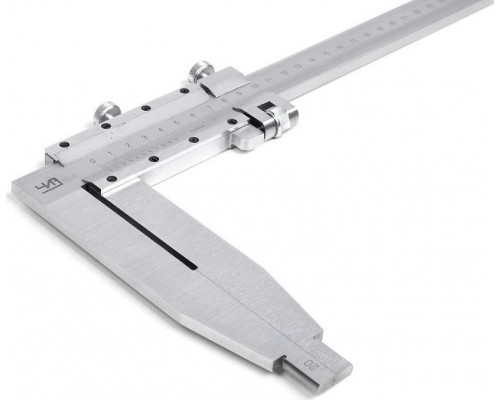

Модель выполнена по схеме ШЦ-3, что подразумевает наличие одностороннего расположения губок для наружных измерений и возможность измерения внутренних размеров с помощью дополнительных поверхностей. Длина губок составляет 300 мм — это позволяет захватывать детали с большим поперечным сечением или выполнять замеры в труднодоступных местах, например, на значительном удалении от края заготовки. Штанга длиной 2000 мм изготовлена из износостойкой стали, что минимизирует деформации при длительной эксплуатации и сохраняет геометрическую стабильность.
Основные практические возможности:
- Измерение наружных размеров: от 0 до 2000 мм с точностью до 0,05 мм — подходит для контроля длины, ширины, высоты крупных деталей.
- Измерение внутренних размеров: с помощью верхних губок (доступный диапазон зависит от конструкции, обычно до 2000 мм с учётом толщины губок).
- Измерение глубины: выдвижная линейка позволяет контролировать глубину пазов, выемок или отверстий в крупногабаритных изделиях.
- Работа с массивными заготовками: усиленные губки и жёсткая штанга обеспечивают устойчивость при замерах тяжёлых или длинномерных деталей.
Ключевые параметры и их практический смысл
Диапазон измерения от 0 до 2000 мм — это максимальная длина детали, которую можно измерить инструментом. Для работы с объектами длиннее 2000 мм потребуется другой инструмент или метод. Шаг 0,05 мм (50 мкм) определяет дискретность отсчёта: каждое деление на нониусе соответствует 0,05 мм, что даёт погрешность, приемлемую для большинства слесарных и станочных операций, но не для прецизионных измерений (где требуется точность до 0,01 мм).
Губки длиной 300 мм позволяют выполнять замеры на расстоянии до 300 мм от края детали. Это важно, когда необходимо измерить диаметр или толщину в центре крупной заготовки, а не только у её края. Однако следует учитывать, что при измерении внутренних размеров с помощью губок их толщина вносит поправку, которую нужно учитывать при считывании показаний.
Особенности эксплуатации и ограничения
Инструмент имеет значительные габариты и массу (около 30 кг), что требует осторожного обращения и надёжной фиксации при замерах. Для точных измерений рекомендуется устанавливать штангенциркуль на ровную поверхность или использовать дополнительные опоры, чтобы избежать перекосов. Из-за большой длины штанги возможен прогиб под собственным весом, поэтому при работе с горизонтальными деталями важно контролировать параллельность губок.
Модель не оснащена цифровым дисплеем — отсчёт ведётся по нониусной шкале, что требует навыков считывания показаний. Для повышения точности рекомендуется проводить несколько замеров в разных точках и усреднять результат. Инструмент не предназначен для работы с агрессивными средами или при высоких температурах без дополнительной защиты.
На что обратить внимание при выборе
При подборе штангенциркуля данной модели важно убедиться, что диапазон 2000 мм соответствует максимальным размерам ваших деталей. Если требуется измерять объекты длиннее, стоит рассмотреть инструменты с большей штантой. Длина губок 300 мм — компромисс между удобством захвата и доступом к глубоким участкам; для более узких зазоров могут потребоваться губки меньшей длины.
Точность 0,05 мм достаточна для большинства задач, но если нужна более высокая точность (например, до 0,02 мм), следует обратить внимание на модели с меньшим шагом или цифровые версии. Также стоит проверить состояние нониусной шкалы и плавность хода рамки — это влияет на удобство работы и долговечность инструмента.
Характеристики
Габариты и вес
