Назначение и сфера применения
Штангенциркуль ЧИЗ ШЦ-3 239290 — это крупногабаритный измерительный инструмент, предназначенный для наружных и внутренних измерений деталей с большими линейными размерами. Модель с длиной штанги 2000 мм и диапазоном измерения от 0 до 2000 мм ориентирована на работу в промышленных условиях, где требуется контроль крупных заготовок, сварных конструкций, труб, проката или элементов металлообработки. Шаг отсчёта 0,1 мм обеспечивает достаточную точность для большинства технических задач, не требующих микрометрической точности.
Конструктивные особенности и практические возможности

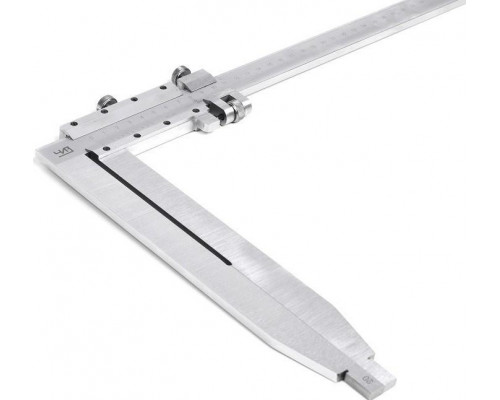

Инструмент выполнен по классической схеме ШЦ-3 — с односторонним расположением губок, что упрощает измерение наружных диаметров и длин массивных деталей. Губки длиной 300 мм позволяют захватывать крупные поверхности и выполнять замеры в труднодоступных местах. Основная шкала на штанге имеет цену деления 1 мм, нониус — 0,1 мм, что даёт возможность считывать результат с точностью до десятой доли миллиметра без использования электроники. Это особенно важно в условиях цеха, где механические приборы менее чувствительны к загрязнениям, влаге и перепадам температур.
Благодаря длине штанги 2000 мм, штангенциркуль позволяет измерять детали длиной до двух метров. Это делает его незаменимым для контроля габаритов крупных узлов, например, при проверке соосности, параллельности или соответствия чертежу. Однако следует учитывать, что работа с таким инструментом требует устойчивого основания и аккуратности — из-за большой массы (30 кг) и длины (2500 мм в упаковке) он не предназначен для частого перемещения или измерений в полевых условиях.
Ограничения и важные нюансы эксплуатации
При выборе данной модели стоит обратить внимание на несколько ключевых моментов. Во-первых, штангенциркуль не оснащён цифровым дисплеем — все показания снимаются визуально с нониуса, что требует определённого навыка и хорошего освещения. Во-вторых, из-за значительной длины и веса инструмент рекомендуется использовать стационарно, закрепив его на верстаке или специальной подставке. В-третьих, губки длиной 300 мм подходят для наружных измерений, но для внутренних замеров (например, диаметров отверстий) потребуется дополнительная аккуратность, так как конструкция ШЦ-3 не предусматривает разметочных губок для внутренних измерений — они обычно выполняются с помощью верхних губок, которые здесь менее развиты.
Инструмент произведён компанией ЧИЗ (Челябинский инструментальный завод), что подразумевает соответствие стандартам ГОСТ и высокую износостойкость материала. Однако для сохранения точности необходима регулярная поверка и очистка направляющих от загрязнений. При длительном хранении рекомендуется обрабатывать поверхности антикоррозийным составом.
Ключевые параметры для выбора
- Диапазон измерений: 0–2000 мм — подходит для крупногабаритных деталей, но избыточен для мелких и средних заготовок.
- Точность отсчёта: 0,1 мм — оптимальна для большинства машиностроительных операций, но недостаточна для прецизионной обработки.
- Длина губок: 300 мм — обеспечивает устойчивый захват широких поверхностей, но увеличивает габариты инструмента.
- Масса и габариты: 30 кг и длина упаковки 2500 мм — требуют продуманного места хранения и транспортировки.
- Тип шкалы: механическая (нониус) — надёжна и не требует батареек, но менее удобна для быстрых замеров по сравнению с цифровыми аналогами.
Таким образом, штангенциркуль ЧИЗ ШЦ-3 239290 — это специализированный инструмент для точных измерений крупных деталей в условиях стационарного цеха. Он подходит для контроля длины, наружных диаметров и толщины, но требует внимательного обращения и понимания своих конструктивных ограничений.
Характеристики
Габариты и вес
