Штангенциркуль ЧИЗ ШЦ-II 0-250 мм, 0,05 мм, с твердосплавными губками 121692

Назначение и конструктивные особенности

Штангенциркуль ЧИЗ ШЦ-II 0-250 0,05 (артикул 121692) — это универсальный измерительный инструмент второго типа, предназначенный для определения наружных и внутренних размеров деталей. Модель рассчитана на работу с диапазоном до 250 мм, что делает её востребованной в слесарных, токарных и ремонтных операциях, где требуется контроль габаритов средних и крупных заготовок. Отсутствие глубиномера компенсируется увеличенной длиной нижних губок (60 мм), что позволяет выполнять замеры в труднодоступных местах и на значительном удалении от края детали.

Инструмент соответствует ГОСТ 166-89 и внесён в Государственный реестр средств измерений, что подтверждает его метрологическую пригодность для производственного контроля и технического надзора. Класс точности 1 гарантирует стабильность показаний при соблюдении условий эксплуатации.

Практический смысл характеристик

Диапазон измерения от 0 до 250 мм позволяет работать как с мелкими втулками, так и с крупными валами или корпусными элементами. Цена деления 0,05 мм (шаг) обеспечивает достаточную точность для большинства задач машиностроения и ремонта — например, контроля посадок с зазором или натягом, проверки износа поверхностей. При этом инструмент не предназначен для прецизионных измерений с микронной погрешностью: для таких задач потребуется модель с шагом 0,02 мм или микрометр.

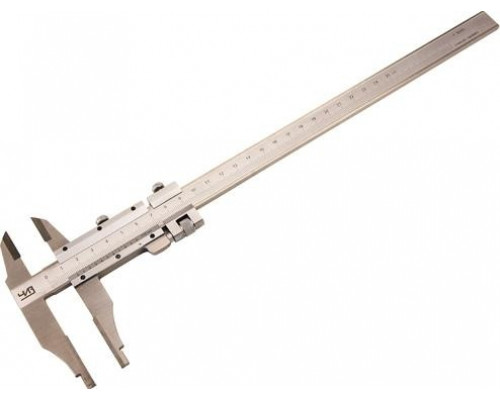

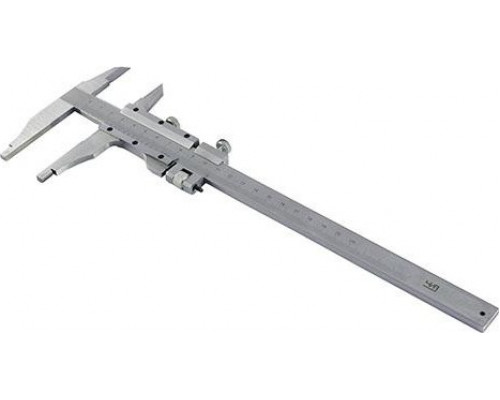

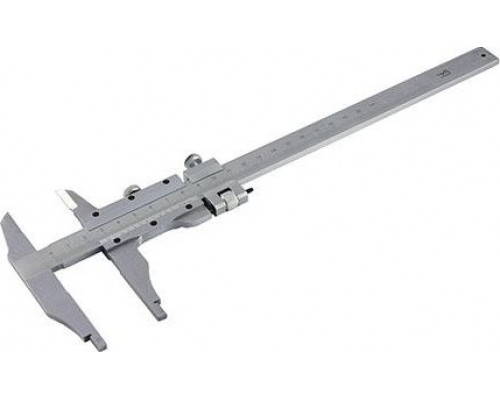

Нижние губки длиной 60 мм оснащены твёрдосплавными напайками, что значительно повышает износостойкость рабочих поверхностей. Это особенно актуально при частых контактах с абразивными материалами, чугуном или закалённой сталью — твёрдый сплав дольше сохраняет геометрию и предотвращает появление забоин, влияющих на точность.

Особенности эксплуатации и ограничения

Конструкция ШЦ-II подразумевает использование инструмента для наружных и внутренних измерений, но без возможности замера глубины пазов или уступов. Верхние губки имеют меньшую длину и предназначены для внутренних размеров — при работе с отверстиями малого диаметра это может создавать неудобства, так как требуется точное позиционирование. Рамка с нониусом перемещается по штанге, фиксация положения выполняется стопорным винтом — важно следить за его затяжкой, чтобы избежать смещения при снятии показаний.

Инструмент поставляется без защитного футляра (в картонной упаковке), поэтому после использования рекомендуется хранить его в отдельном чехле или ящике для предотвращения коррозии и механических повреждений. Вес 0,30 кг делает штангенциркуль удобным для длительной работы, но при замерах крупных деталей может потребоваться дополнительная фиксация инструмента.

На что обратить внимание при выборе

• Диапазон 250 мм подходит для деталей средней и крупной размерной группы — если задачи ограничены мелкими элементами (до 150 мм), более компактная модель будет удобнее.


• Твёрдосплавные губки оправданы при интенсивной эксплуатации и работе с твёрдыми материалами; для мягких металлов или пластика стандартные стальные губки также сохраняют точность дольше.


• Цена деления 0,05 мм — компромисс между скоростью снятия показаний и точностью; для контроля допусков по 6-7 квалитетам может потребоваться более точный инструмент.


• Отсутствие глубиномера — конструктивная особенность модели; если измерение глубины требуется регулярно, стоит рассмотреть штангенциркуль типа ШЦ-I с аналогичным диапазоном.
