Назначение и сфера применения

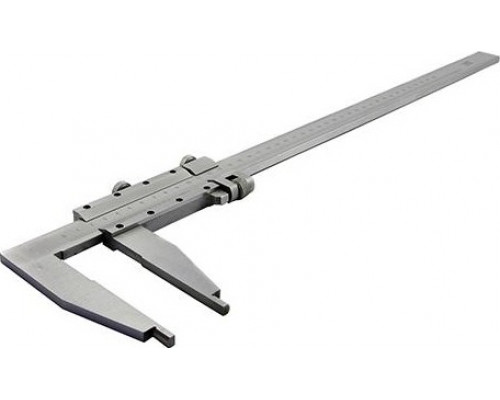

Штангенциркуль ЧИЗ ШЦ-III 29128 — это крупногабаритный измерительный инструмент, предназначенный для выполнения наружных и внутренних измерений деталей с большими линейными размерами. Модель относится к типу ШЦ-III, что подразумевает отсутствие глубиномера, но увеличенную длину нижних губок (125 мм) для работы с массивными заготовками. Диапазон измерений от 0 до 1000 мм делает его пригодным для контроля габаритных узлов в машиностроении, металлообработке, строительстве металлоконструкций и при производстве крупногабаритных деталей. Инструмент внесён в Государственный реестр средств измерений, что позволяет использовать его для официального контроля размеров и сдачи продукции ОТК.
Конструктивные особенности и практические возможности
Штангенциркуль оснащён неподвижной и подвижной измерительными губками длиной 125 мм. Такая длина позволяет измерять детали с глубокими выемками, уступами или в труднодоступных местах, где короткие губки не достают до нужной точки. Верхние губки предназначены для внутренних измерений (например, диаметров отверстий или ширины пазов), нижние — для наружных (толщина, ширина, высота заготовки). Отсутствие глубиномера не является недостатком для данной модели, так как её основная задача — точные замеры крупных плоскостей и отверстий. Цена деления нониуса составляет 0,05 мм, что соответствует классу точности 1 по ГОСТ 166-89. Это обеспечивает достаточную точность для большинства производственных задач, где не требуется микрометрическая точность, но важна надёжность при работе с большими размерами.
Технические характеристики и их практический смысл
Диапазон измерения от 0 до 1000 мм позволяет контролировать детали длиной до одного метра. Шаг измерения (разрешающая способность) 0,05 мм даёт возможность фиксировать отклонения в пределах пяти сотых миллиметра — этого достаточно для слесарных, сборочных и проверочных операций. Общая длина инструмента (L) составляет 1100 мм, что необходимо для размещения штанги с разметкой и обеспечения жёсткости конструкции. Вес 15 кг указывает на то, что штангенциркуль является стационарным или требует установки на жёсткое основание для точных замеров — постоянное удержание на весу может приводить к погрешностям из-за усталости рук и прогиба инструмента.
Ограничения и важные нюансы при эксплуатации
При работе с данной моделью следует учитывать несколько моментов. Во-первых, из-за большой длины штанги (1100 мм) и массы 15 кг инструмент не предназначен для частого переноса или работы в полевых условиях — оптимально использовать его на стационарном рабочем месте с ровной поверхностью. Во-вторых, для получения точных результатов необходимо обеспечить параллельность губок измеряемой поверхности, что при больших размерах требует аккуратности и навыка. В-третьих, штангенциркуль не имеет глубиномера, поэтому для измерения глубины пазов или отверстий потребуется другой инструмент. Также стоит помнить, что класс точности 1 подразумевает допустимую погрешность, которая регламентируется ГОСТ 166-89 и может составлять до ±0,10 мм на длине 1000 мм — это важно учитывать при высокоточных работах.
Комплектация и упаковка
Инструмент поставляется в упаковке, габариты которой составляют 200 мм в ширину, 100 мм в высоту и 1100 мм в глубину. Такая упаковка обеспечивает сохранность штанги и губок при транспортировке. В комплект входит сам штангенциркуль без дополнительных аксессуаров — все необходимые элементы для измерений уже интегрированы в конструкцию. Перед началом работы рекомендуется проверить плавность хода рамки и чёткость совмещения нулевых отметок шкалы и нониуса.
