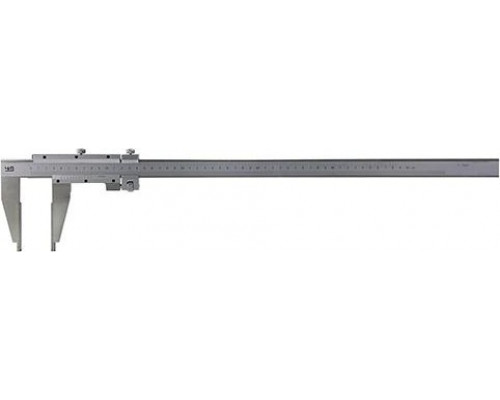

Штангенциркуль ЧИЗ ШЦ-III 1000 мм с твердосплавными губками 0,05

Крупногабаритный инструмент для точных измерений

Штангенциркуль ЧИЗ ШЦ-III 1000 0,05 — это специализированный измерительный инструмент, предназначенный для работы с деталями и заготовками длиной до 1000 мм. Модель относится к третьему типу (ШЦ-III), что означает наличие верхних и нижних губок для наружных и внутренних измерений, а также выдвижной глубиномерной линейки. Благодаря диапазону от 0 до 1000 мм, этот штангенциркуль подходит для контроля крупногабаритных изделий — от длинномерных валов и труб до элементов металлоконструкций и деревянных заготовок.

Точность и шаг измерения

Цена деления нониуса составляет 0,05 мм, что обеспечивает достаточную точность для большинства задач в машиностроении, металлообработке и столярном деле. Такой шаг позволяет фиксировать отклонения в пределах пяти сотых миллиметра, что критично при подгонке сопрягаемых деталей или контроле допусков. Для повседневной работы с крупными деталями эта точность является оптимальным балансом между надежностью результата и скоростью измерений.

Твердосплавные губки — ресурс и износостойкость

Особенность данной модели — наличие твердосплавных напаек на измерительных поверхностях. Это существенно повышает устойчивость губок к истиранию при контакте с абразивными материалами, чугуном, закаленной сталью или деталями с грубой поверхностью. Твердосплавное покрытие сохраняет геометрию губок дольше, чем обычная закаленная сталь, что продлевает срок службы инструмента и сохраняет точность измерений даже при интенсивной эксплуатации.

Конструктивные особенности и ограничения

Инструмент произведен на Челябинском инструментальном заводе (ЧИЗ) — предприятии с многолетней репутацией в области точного машиностроения. Штангенциркуль имеет классическую конструкцию с неподвижной и подвижной штангами, что накладывает определенные эксплуатационные ограничения:

• Длина штанги в 1000 мм требует аккуратного обращения и достаточного рабочего пространства — инструмент неудобен для измерений в стесненных условиях.


• Вес около 3 кг делает его массивным, поэтому для точной фиксации показаний рекомендуется использовать обе руки или дополнительную опору.


• Глубиномерная линейка (встроенная в штангу) позволяет измерять глубину пазов и отверстий до 1000 мм, но ее точность зависит от плотного прилегания торца штанги к базовой поверхности.


• При длительных замерах возможно утомление оператора из-за массы инструмента, что стоит учитывать при выборе для серийного контроля.

Практические возможности

С помощью этого штангенциркуля можно выполнять три основных типа измерений: наружные размеры (охват губками), внутренние размеры (разведение губок) и глубину (выдвижение глубиномера). Верхние губки имеют меньшую длину и предназначены для внутренних измерений, нижние — для наружных. Размер шага 0,05 мм позволяет фиксировать отклонения до 0,05 мм, что соответствует 5-му или 6-му квалитету точности в зависимости от длины детали. Для высокоточных работ (например, с допусками менее 0,02 мм) потребуется инструмент с меньшим шагом — например, 0,02 мм или электронный штангенциркуль.

На что обратить внимание при выборе

При работе с данной моделью важно учитывать, что точность измерений крупногабаритных деталей зависит не только от инструмента, но и от температуры окружающей среды и самой детали (тепловое расширение). Штангенциркуль длиной 1000 мм чувствителен к деформациям штанги при перепадах температуры — рекомендуется использовать его в условиях стабильного климата. Также следует проверить плавность хода рамки и отсутствие люфта при фиксации стопорным винтом. Твердосплавные губки требуют бережного хранения — удары и падения могут привести к сколам напаек, что нарушит точность измерений.
