Назначение и конструктивные особенности

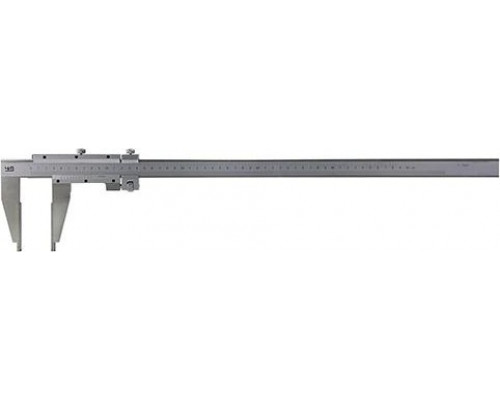

Штангенциркуль ЧИЗ ШЦ-III 400 0,1 относится к инструментам третьего типа, предназначенным для измерения наружных и внутренних размеров деталей. Модель с диапазоном до 400 мм и шагом 0,1 мм ориентирована на работу с крупногабаритными заготовками в условиях механообработки, ремонта техники или контроля качества. Конструкция не оснащена глубиномером, что отличает её от универсальных штангенциркулей, но компенсируется увеличенной жёсткостью штанги и надёжностью губок для внутренних измерений.

Особенности применения и ограничения

Инструмент подходит для измерения деталей с длиной до 400 мм, включая наружные диаметры, длины и внутренние проёмы. Губки для внутренних измерений имеют острую форму, что позволяет работать с узкими пазами и отверстиями. Однако из-за отсутствия глубиномера он не годится для замера глубины выемок или уступов — для таких задач потребуется отдельный инструмент. Шаг 0,1 мм обеспечивает достаточную точность для большинства слесарных и токарных работ, но не подходит для прецизионных измерений с допусками менее 0,1 мм.

Практические возможности и сильные стороны

Основное преимущество модели — оснащение губок твёрдым сплавом. Это значительно повышает износостойкость измерительных поверхностей при контакте с абразивными материалами, чугунной стружкой или закалёнными сталями. Инструмент сохраняет точность даже при интенсивной эксплуатации, что критично для серийного контроля. Длина штанги 400 мм и рамка с микрометрической подачей позволяют выполнять замеры одной рукой, фиксируя положение движка. Вес 3 кг указывает на массивность конструкции — штангенциркуль не предназначен для частой переноски, но обеспечивает устойчивость при работе на столе или станине станка.

На что обратить внимание при выборе

При использовании данной модели важно учитывать, что измерения внутренних размеров требуют корректировки на толщину губок — обычно это указано на инструменте или в паспорте. Для точных замеров рекомендуется регулярно проверять нулевое положение и отсутствие люфта рамки. Отсутствие глубиномера накладывает ограничение на функционал, поэтому если в работе часто требуется замер глубины, стоит рассмотреть штангенциркули ШЦ-I или ШЦ-II. Твёрдосплавные губки не требуют частой заточки, но при повреждении их восстановление возможно только в специализированной мастерской.

Комплектация и хранение

Инструмент поставляется в индивидуальной упаковке, обеспечивающей защиту от механических повреждений при транспортировке. Для длительного хранения рекомендуется размещать штангенциркуль в сухом месте с минимальной влажностью, так как корпус выполнен из инструментальной стали, подверженной коррозии при отсутствии смазки. Периодическая очистка направляющих и губок от загрязнений продлевает срок службы и сохраняет точность измерений.
