Таль электрическая ESQ RW 0132 1т 9м

Электрическая канатная таль для интенсивных подъемных операций

Таль электрическая ESQ RW 0132 — это стационарное грузоподъемное устройство канатного типа, предназначенное для точного и надежного вертикального перемещения грузов массой до 1 тонны на высоту до 9 метров. Модель построена вокруг мощного электродвигателя с коническим ротором и представляет собой законченное решение для организации рабочего места на производстве, в мастерской, на складе или в монтажном цеху. Ее ключевая особенность — сбалансированность параметров для ежедневной эксплуатации в условиях, где важны безопасность, простота управления и долговечность механизмов.

Конструкция и принцип работы

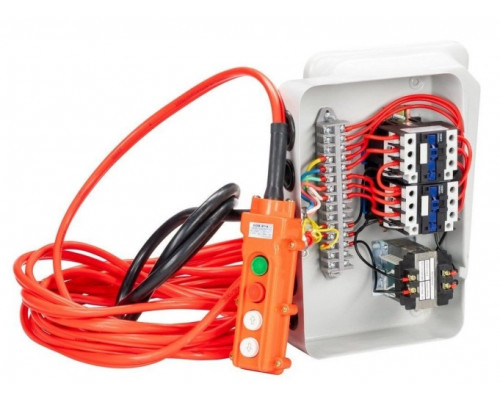

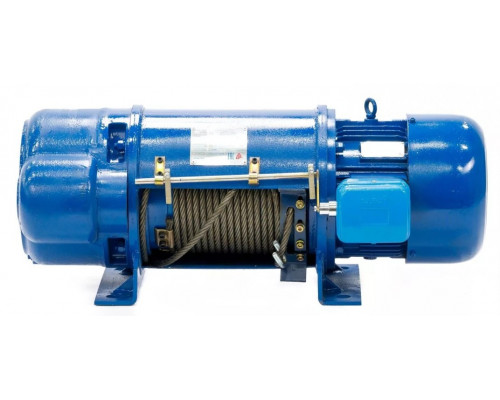

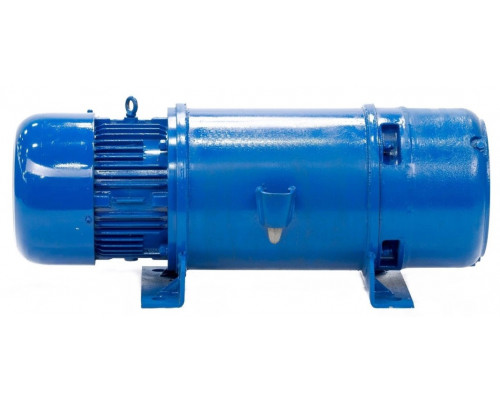

Таль относится к классу стационарных канатных подъемников. Это означает, что она предназначена для фиксированной установки на балке, консоли или специальной опоре. В основе лежит электромеханический привод: двигатель через редуктор приводит во вращение барабан, на который наматывается стальной трос диаметром 7.4 мм. Такая толщина троса обеспечивает высокий запас прочности для заявленной грузоподъемности и устойчивость к истиранию. Электромеханический тормоз, интегрированный в двигатель, автоматически блокирует вал при отключении питания, предотвращая самопроизвольный спуск груза. Управление осуществляется с подвесного пульта, что дает оператору возможность находиться в оптимальной позиции для контроля над процессом.

Расшифровка ключевых характеристик и их практическое значение

Цифры в техническом паспорте напрямую определяют возможности и область применения тали.

• Грузоподъемность 1 тонна (1000 кг): Указывает на максимальную массу полезного груза, который устройство может поднять с соблюдением всех норм безопасности. Важно учитывать, что к этому весу не относится масса строп, захватов или тары. Для данной модели грузоподъемность через блок также составляет 1 тонну, что позволяет гибко организовывать полиспастные системы без снижения максимального веса.


• Высота подъема 9 метров: Определяет максимальное расстояние по вертикали, на которое крюк может переместить груз от верхнего до нижнего положения. Этот параметр критичен для планирования высоты помещения или конструкции, на которую монтируется таль.


• Скорость подъема 8 м/мин: Таль имеет одну фиксированную скорость подъема и спуска. Значение 8 метров в минуту является оптимальным для большинства операций точного позиционирования — от монтажа оборудования до погрузки станков. Это не скоростная, а рабочая скорость, обеспечивающая контроль и безопасность.

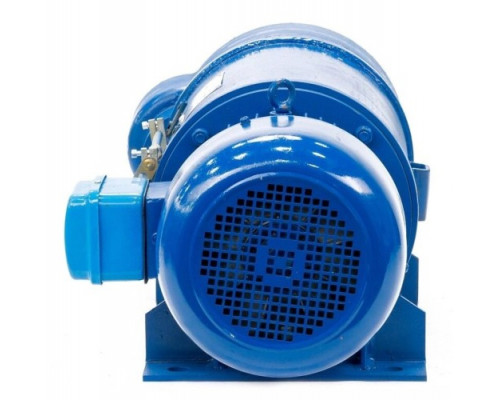

• Мощность двигателя 1500 Вт и напряжение 400 В: Мощный двигатель (1.5 кВт) гарантирует стабильную работу под полной нагрузкой без перегрева. Напряжение 400 В указывает на то, что таль предназначена для подключения к трехфазной промышленной сети 380В/400В. Подключение к стандартной бытовой сети 220В невозможно без использования дополнительного преобразователя, что является ключевым ограничением.


• Габаритный размер 856 мм: Это, как правило, габарит по высоте корпуса тали в сборе. Компактные размеры облегчают монтаж в условиях ограниченного пространства под потолком.


• Вес 104 кг: Значительная масса устройства свидетельствует о использовании массивных и прочных компонентов (редуктор, корпус, барабан), что напрямую связано с долговечностью и устойчивостью к вибрациям. Этот вес необходимо учитывать при расчете несущей способности опорной конструкции.

Системы безопасности и надежности

Безопасность эксплуатации обеспечивается многоуровневой защитой. Электронный ограничитель грузоподъемности (ограничитель момента) непрерывно контролирует нагрузку и блокирует подъем при попытке превысить номинальную грузоподъемность в 1 тонну, защищая механизм от перегрузок. Концевой выключатель автоматически останавливает двигатель при достижении крюковой подвеской верхнего предельного положения, предотвращая перематывание троса и аварию. Электромеханический тормоз обеспечивает мгновенную остановку и удержание груза. Надежность тали ESQ RW обусловлена контролем качества на всех этапах производства, что минимизирует риск преждевременного выхода из строя ключевых узлов.

Область применения и ограничения

Данная модель оптимальна для стационарных рабочих постов, где требуется регулярно поднимать и опускать грузы в фиксированной точке. Типичные сферы использования:

• Производственные цеха для установки заготовок на станки или снятия готовых изделий.


• Сборочные и ремонтные участки.


• Склады для работы с тяжелыми единицами товара.


• Автосервисы и мастерские для монтажа двигателей и агрегатов.


• Строительные площадки (в стационарном исполнении внутри помещений).

Важные ограничения и условия эксплуатации: Таль не является взрывозащищенной и не предназначена для работы в агрессивных средах, в зонах с высокой запыленностью или при наличии химически активных паров без дополнительной защиты. Она рассчитана на работу в режиме средней интенсивности (продолжительность включения ПВ обычно составляет 40-60%, что требует циклов работы с перерывами для охлаждения двигателя). Обязательным требованием является монтаж на прочную, рассчитанную на динамические нагрузки конструкцию, способную выдержать вес тали (104 кг) плюс массу груза с запасом.

Комплектность и монтаж

Таль поставляется в собранном виде, готовой к установке. В базовую комплектацию, как правило, входит сама таль с крюковой подвеской, подвесной пульт управления на кабеле и необходимый набор крепежных элементов для монтажа на балку. Ключевой момент: устройство не имеет встроенной тележки для перемещения по подкрановому пути — это чисто стационарная модель. Для ее перемещения потребуется отдельная опорная тележка соответствующей грузоподъемности. Монтаж, подключение к трехфазной сети и первый пуск должны выполняться квалифицированным персоналом с соблюдением всех правил электробезопасности и инструкций производителя.
