Назначение и конструктивные особенности

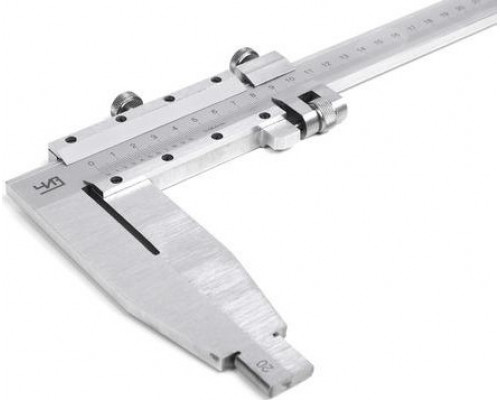

Штангенциркуль ЧИЗ ШЦ-III-500 (модель 26283) представляет собой инструмент третьего типа по ГОСТ 166-89, предназначенный для измерения наружных и внутренних размеров деталей. Отличительная черта данной модели — увеличенная длина нижних губок (125 мм), что позволяет выполнять замеры в глубоких пазах, уступах и на значительном удалении от края заготовки. Инструмент не оснащен глубиномером, поэтому для измерения глубины отверстий и пазов потребуется отдельное приспособление.
Диапазон измерений и точность
Рабочий диапазон составляет от 0 до 500 мм, что делает эту модель пригодной для крупногабаритных деталей, например, при обработке валов, корпусных элементов, листового металла или пластика. Цена деления нониуса — 0,05 мм, что соответствует классу точности 1. На практике это означает, что инструмент позволяет фиксировать размеры с погрешностью, не превышающей установленные нормы для данного класса, и подходит для большинства слесарных, токарных и контрольных операций, где не требуется микрометрическая точность.
Практические возможности и ограничения
Основное преимущество модели — длинные губки 125 мм, которые дают возможность измерять внутренние диаметры в глубоких отверстиях или контролировать размеры деталей сложной формы. Однако при работе с крупными заготовками важно учитывать, что инструмент требует аккуратного обращения из-за значительной длины штанги (500 мм) — при небрежном хранении или падении возможен изгиб штанги, что повлияет на точность показаний. Также стоит помнить, что штангенциркуль не имеет глубиномера, что сужает область его применения по сравнению с универсальными моделями второго типа.
Особенности эксплуатации и выбора
Инструмент внесен в Государственный реестр средств измерений, что подтверждает его соответствие метрологическим требованиям и возможность использования для официального контроля качества. При выборе данной модели обратите внимание на следующие моменты:
- Длина губок 125 мм — ключевая особенность, которая определяет пригодность для конкретных задач. Если ваши измерения не требуют работы в глубоких полостях, возможно, более компактная модель будет удобнее.
- Отсутствие глубиномера — это ограничение, которое стоит учитывать, если в работе часто требуется измерять глубину пазов или отверстий.
- Крупные габариты (длина 500 мм) и вес 0,5 кг делают инструмент менее удобным для частого переноса, но обеспечивают надежность при работе с большими деталями.
- Цена деления 0,05 мм достаточна для большинства машиностроительных и ремонтных задач, но для прецизионных работ (например, в инструментальном производстве) может потребоваться более точный инструмент.
В целом, штангенциркуль ЧИЗ ШЦ-III-500 — это специализированный инструмент для измерения крупных деталей с увеличенными внутренними губками, ориентированный на профессионалов, которым требуется надежность и соответствие стандартам.
Характеристики
Габариты и вес
