Назначение и конструктивные особенности

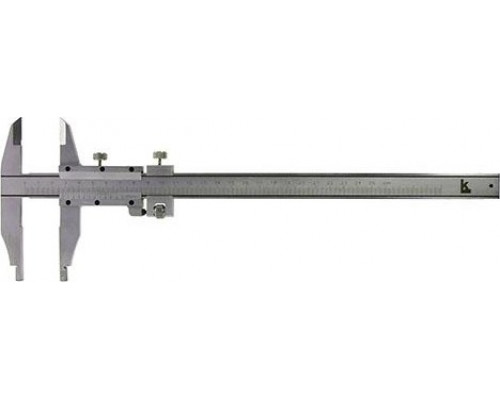

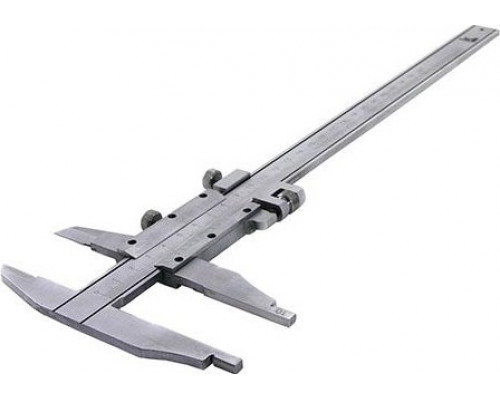

Штангенциркуль КАЛИБРОН ШЦ-II 0-160 с вылетом губок 60 мм — это универсальный измерительный инструмент для точного определения наружных, внутренних размеров и глубины. Модель 74628 относится к типу ШЦ-II, что означает наличие двух пар губок: верхних (заостренных) для разметки и измерения наружных поверхностей, и нижних — для внутренних измерений. Диапазон работы от 0 до 160 мм позволяет обрабатывать детали среднего размера, характерные для машиностроения, ремонта и слесарных работ.
Инструмент оснащен нониусом с шагом 0,05 мм, что обеспечивает достаточную точность для большинства технических задач без перехода на дорогие электронные модели. Штанга и рамка имеют матовое хромовое покрытие, которое снижает блики при работе в условиях яркого освещения и защищает металл от коррозии. Все измерительные поверхности закалены и доведены до высокой чистоты обработки, что минимизирует износ при интенсивной эксплуатации.
Практический смысл ключевых параметров
Погрешность ±0,05 мм — это класс точности, достаточный для контроля допусков в ремонтных работах, при изготовлении неответственных деталей или для проверки заготовок. Если вам требуется измерять детали с точностью до сотых долей миллиметра (например, прецизионные валы или подшипники), стоит рассмотреть модели с нониусом 0,02 мм или цифровые аналоги.
Вылет губок для внутренних измерений 60 мм — это глубина, на которую губки могут войти в отверстие. Это позволяет измерять внутренние диаметры втулок, колец или корпусных деталей с глубиной до 60 мм. Для более глубоких отверстий потребуется другой инструмент (например, нутромер). Вылет наружных губок составляет 36,5 мм — этого достаточно для большинства плоских деталей, но при измерении широких заготовок (толще 36 мм) губки могут не охватить их полностью.
Отклонение от плоскостности и параллельности измерительных поверхностей губок составляет 0,01 мм и 0,02 мм соответственно. Это гарантирует, что при измерении детали губки прилегают равномерно, без перекосов, что напрямую влияет на достоверность результата. Такие показатели характерны для инструмента среднего ценового сегмента, пригодного для серийного контроля.
Ограничения и особенности эксплуатации
Штангенциркуль не является цифровым — все показания считываются визуально со шкалы штанги и нониуса. Это требует навыка быстрого отсчета и внимательности, особенно при работе в условиях плохого освещения. Матовое покрытие шкалы частично решает проблему бликов, но не заменяет подсветку.
Глубиномер (линейка глубины) встроен в рамку, его погрешность также составляет 0,05 мм. Однако для точного измерения глубины пазов или уступов важно, чтобы торец штанги плотно прилегал к базовой поверхности детали. При износе торца или загрязнении точность снижается.
Инструмент не предназначен для работы с агрессивными средами, кислотами или щелочами — антикоррозионное покрытие защищает только от обычной влаги и пота рук. После работы с масляными или абразивными деталями требуется тщательная очистка губок и штанги.
Комплектация и упаковка
Штангенциркуль поставляется в картонной упаковке с габаритами 100x30x170 мм и весом 0,40 кг. В комплект входит сам инструмент, паспорт с отметкой о поверке (внесен в Госреестр № 57709-14) и, возможно, футляр для хранения (уточняется при фактическом получении). Инструмент соответствует ГОСТ 166-89, что подтверждает его соответствие стандартам для механических штангенциркулей.
При выборе обратите внимание на состояние нониуса: деления должны быть четкими, без сколов и царапин. Рамка должна перемещаться плавно, без люфта, но с небольшим усилием — это обеспечивает фиксацию при замере. Для продления срока службы рекомендуется хранить инструмент в сухом месте и периодически смазывать направляющие тонким слоем масла.
Характеристики
Габариты и вес
