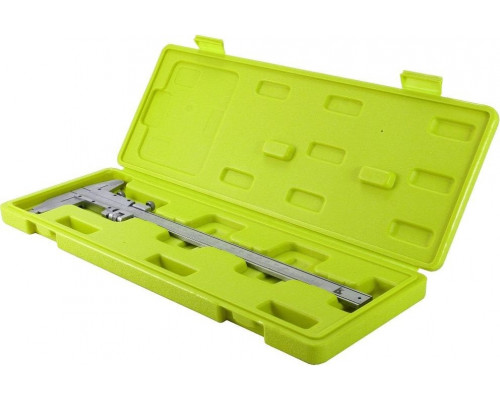

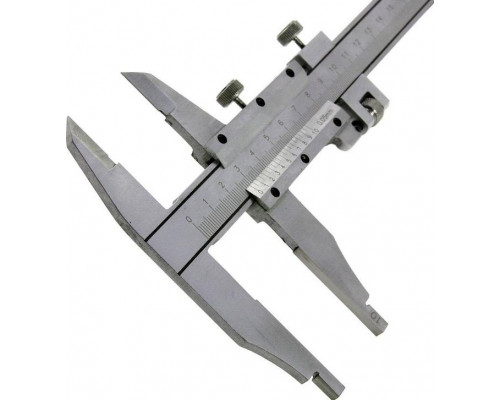

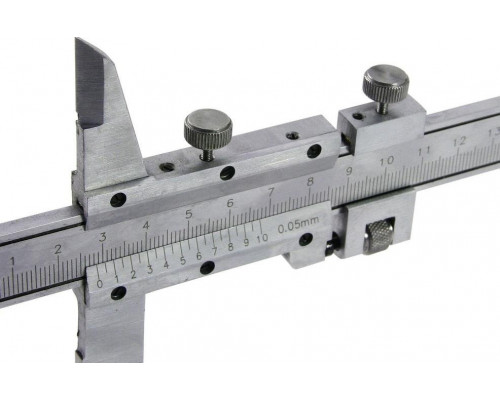

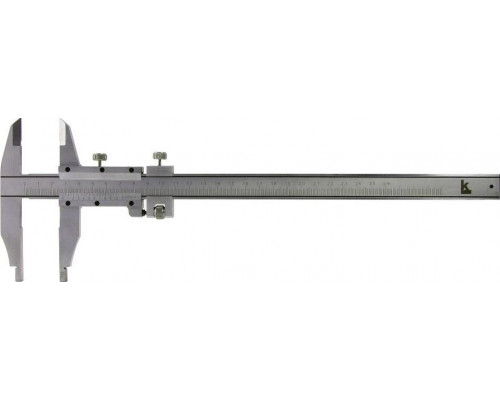

Штангенциркуль КАЛИБРОН ШЦ-II 0-800 мм, губки 125 мм, 0.05 мм, 1 класс точности

Назначение и область применения

Штангенциркуль КАЛИБРОН ШЦ-II 0-800 губ 125мм 0.05 1 кл. точности Калиброн 106387 — это крупногабаритный измерительный инструмент, предназначенный для наружных, внутренних измерений и разметки деталей с большими линейными размерами. Модель рассчитана на работу с объектами длиной до 800 мм, что делает её востребованной в машиностроении, металлообработке, ремонтных мастерских и на производствах, где требуется контроль габаритов крупных заготовок, валов, корпусных деталей или сварных конструкций. Инструмент относится ко второй группе штангенциркулей (ШЦ-II), что подразумевает наличие разметочной губки и возможность выполнения разметки параллельных линий на поверхности деталей.

Конструктивные особенности и практический смысл параметров

Ключевая характеристика модели — диапазон измерений от 0 до 800 мм. Это позволяет работать с деталями, которые не укладываются в стандартные 150–300 мм, например, с длинными осями, направляющими или элементами станин. Длина губок 125 мм обеспечивает устойчивый захват при наружных измерениях и достаточную глубину для внутренних замеров в отверстиях или пазах. Цена деления нониуса 0,05 мм соответствует 1 классу точности, что гарантирует погрешность в пределах ±0,05 мм на всей длине шкалы. Для практики это означает, что инструмент пригоден для контроля допусков средней точности (квалитеты 8–10) и не требует применения дорогих микрометрических средств. Штанга и рамка изготовлены из инструментальной стали, что обеспечивает жёсткость конструкции при работе с крупными деталями. Однако стоит учитывать, что из-за длины штанги (около 880 мм) инструмент требует аккуратного обращения: при измерении необходимо фиксировать рамку стопорным винтом, чтобы избежать смещения шкалы.

Ограничения и особенности эксплуатации

При выборе этой модели важно учитывать её габариты и вес. Упаковочные размеры (ширина 200 мм, высота 100 мм, глубина 880 мм) и масса 8 кг указывают на то, что инструмент не является портативным и требует стационарного хранения в футляре или на стеллаже. Для точных измерений рекомендуется использовать штангенциркуль на ровной поверхности, так как длинная штанга может прогибаться под собственным весом при работе на весу. Измерительные губки имеют закалённые рабочие поверхности, но для сохранения точности их необходимо оберегать от ударов и загрязнений. Инструмент не оснащён цифровым дисплеем — отсчёт показаний производится по нониусу, что требует навыка снятия показаний и хорошего освещения. Для внутренних измерений используются верхние губки, и при расчёте размера необходимо учитывать их толщину (обычно 10 мм), указанную на штанге.

Сильные стороны модели

Главное преимущество — сочетание большого диапазона измерений (800 мм) с приемлемой точностью 0,05 мм при относительно невысокой стоимости по сравнению с цифровыми аналогами или микрометрами. Наличие разметочной губки расширяет функционал: инструмент можно использовать не только для контроля, но и для нанесения рисок на заготовки при разметке. Жёсткая конструкция и металлическая штанга обеспечивают долговечность при интенсивной эксплуатации в цеховых условиях. Для специалистов, работающих с крупными деталями, эта модель становится базовым средством измерений, заменяя несколько инструментов меньшего размера.

На что обратить внимание при выборе

Перед покупкой стоит проверить плавность хода рамки по штанге — она должна перемещаться без заеданий и люфта. Убедитесь, что нониус и основная шкала чётко нанесены и не стёрты. Для работы с деталями, имеющими коррозию или окалину, рекомендуется протирать измерительные поверхности перед каждым замером. Инструмент поставляется без дополнительных аксессуаров (например, глубиномера или сменных губок), поэтому для измерения глубины пазов или уступов потребуется отдельный глубиномер. Также важно помнить, что точность 0,05 мм не подходит для контроля прецизионных деталей с допусками менее 0,1 мм — в таких случаях лучше использовать микрометр или штангенциркуль с ценой деления 0,02 мм.
