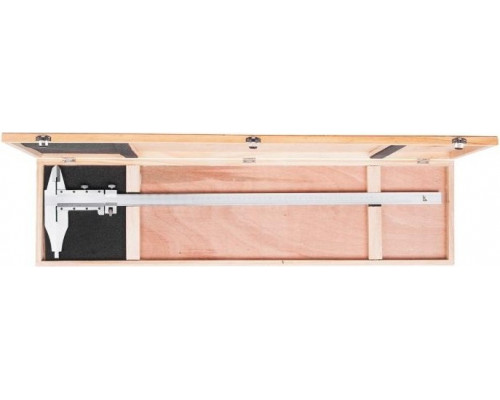

Штангенциркуль КАЛИБРОН ШЦ-II 0-500 мм, губки 100 мм, 0.1 мм, 1 класс точности

Назначение и сфера применения

Штангенциркуль КАЛИБРОН ШЦ-II 0-500 мм с глубиной губок 100 мм и ценой деления 0,1 мм — это прецизионный измерительный инструмент, предназначенный для высокоточных наружных и внутренних измерений, а также разметки деталей. Модель относится к классу точности 1, что гарантирует минимальную погрешность при работе. Основное назначение — контроль линейных размеров в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где требуется надежный инструмент для работы с крупногабаритными заготовками до 500 мм.

Конструктивные особенности и практические возможности

Штангенциркуль оснащен разметочными губками глубиной 100 мм, что позволяет выполнять замеры на значительном удалении от края детали. Это особенно полезно при работе с широкими фланцами, корпусными элементами или листовым материалом. Точность отсчета 0,1 мм обеспечивается нониусной шкалой, что типично для механических моделей ШЦ-II. Инструмент не требует источников питания и сохраняет работоспособность в условиях повышенной влажности, запыленности или при низких температурах, где электронные аналоги могут выходить из строя.

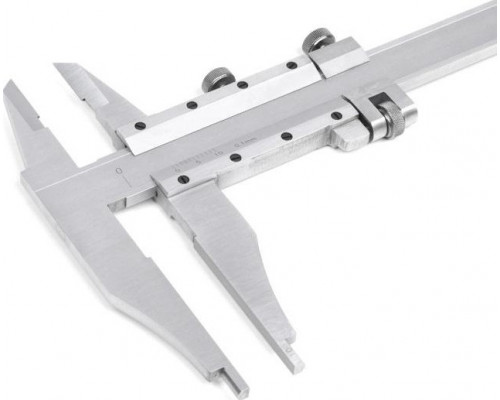

Конструкция включает жесткую штангу с основной шкалой, подвижную рамку с нониусом и зажимной винт для фиксации положения. Губки имеют плоские измерительные поверхности, что позволяет проводить как наружные, так и внутренние замеры. Однако следует учитывать: для внутренних измерений необходимо прибавлять к показаниям толщину губок (обычно 10 мм), что указано в паспорте инструмента. Модель не оснащена глубиномером, поэтому для измерения глубины пазов или отверстий потребуется отдельный инструмент.

Класс точности и ограничения

Отнесение к 1 классу точности по ГОСТ 166-89 означает, что допустимая погрешность для измерений до 500 мм не превышает 0,1 мм. Это делает штангенциркуль пригодным для контроля деталей с допусками по 7-8 квалитетам. Однако для более точных работ (например, 5-6 квалитеты) рекомендуется использовать инструмент 2 класса точности или микрометры. Важно помнить: механический штангенциркуль требует регулярной проверки на износ измерительных поверхностей и правильного совмещения нулевых отметок перед началом работы.

Особенности эксплуатации и хранения

Инструмент поставляется без защитного футляра, поэтому для сохранения точности рекомендуется приобрести жесткий кейс или хранить его в чистом, сухом месте, исключающем механические повреждения шкалы и губок. При работе с крупными деталями (до 500 мм) важно обеспечить устойчивое положение заготовки, так как масса инструмента около 5 кг требует аккуратности при позиционировании. Не допускается использование штангенциркуля для измерений вращающихся деталей или с агрессивными средами без предварительной очистки.

Ключевые параметры для выбора

При выборе этой модели стоит обратить внимание на следующие аспекты:

• Диапазон измерений 0-500 мм — подходит для крупных деталей, но избыточен для мелких работ (для точности до 0,1 мм на малых размерах лучше использовать штангенциркуль с меньшим диапазоном).


• Глубина губок 100 мм — позволяет измерять детали с широкими выступами или в труднодоступных местах, но увеличивает массу и габариты инструмента.


• Цена деления 0,1 мм — стандартный шаг для механических моделей, обеспечивающий достаточную точность для большинства задач без усложнения считывания показаний.


• Производитель КАЛИБРОН — известный бренд, выпускающий инструмент по ГОСТ, что гарантирует стабильность характеристик при соблюдении условий эксплуатации.

Модель 119319 представляет собой надежный выбор для специалистов, которым требуется точный и долговечный инструмент для контроля размеров крупных деталей в условиях, где электроника нежелательна или невозможна.
