Штангенциркуль КАЛИБРОН ШЦ-III 0-400 мм с губками 125 мм, 0.05 мм, 1 класс точности

Назначение и область применения

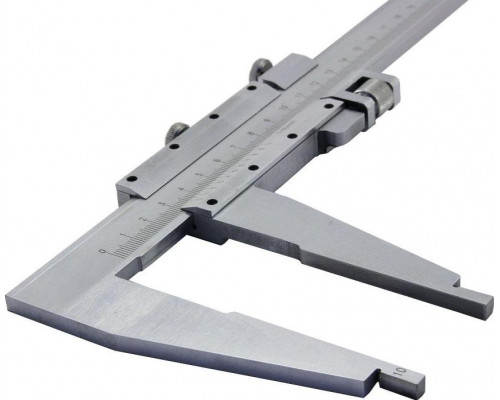

Штангенциркуль КАЛИБРОН ШЦ-III 0-400 губ 125мм 0.05 1 кл. точности Калиброн 96573 — это крупногабаритный измерительный инструмент, предназначенный для наружных, внутренних измерений и разметки деталей с размерами до 400 мм. Модель относится к третьему типу (ШЦ-III), что подразумевает наличие односторонних губок для наружных измерений и разметочных губок, при этом внутренние измерения выполняются с помощью специальных встроенных губок, расположенных с противоположной стороны штанги. Инструмент ориентирован на работу с крупными заготовками в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где требуется высокая точность при измерении габаритных деталей, таких как валы, фланцы, корпуса или листовой материал.

Конструктивные особенности и практические возможности

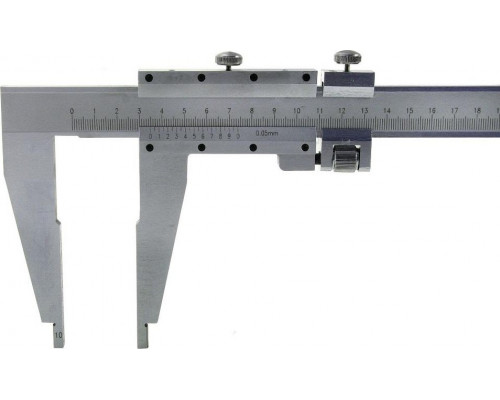

Штангенциркуль оснащён шкалой нониуса с ценой деления 0,05 мм, что соответствует 1 классу точности. Это обеспечивает достаточную надёжность для большинства производственных задач, где не требуется микрометрическая точность, но критична стабильность показаний. Длина губок для наружных измерений составляет 125 мм — это позволяет выполнять замеры на значительном удалении от края детали, что актуально при работе с пазами, уступами или глубокими выборками. Диапазон измерений от 0 до 400 мм охватывает широкий спектр среднегабаритных деталей, при этом инструмент не предназначен для сверхточных работ (например, в приборостроении), где обычно применяются микрометры или штангенциркули с ценой деления 0,02 мм.

Конструкция выполнена из инструментальной стали с измерительными поверхностями, закалёнными до высокой твёрдости, что снижает износ при интенсивной эксплуатации. Отсутствие цифрового дисплея исключает зависимость от элементов питания и делает инструмент пригодным для работы в условиях повышенной влажности, запылённости или при наличии масел. Однако следует учитывать, что снятие показаний требует навыка чтения нониуса, а при измерении внутренних размеров необходимо добавлять поправку на толщину губок (обычно указана на штанге или в паспорте).

Ограничения и особенности эксплуатации

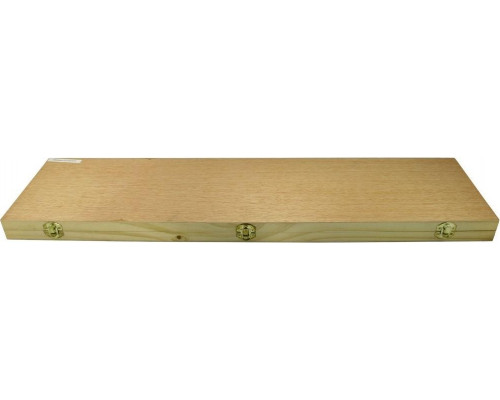

При выборе этой модели важно учитывать её вес и габариты: глубина 440 мм, ширина 200 мм, высота 100 мм при массе 3 кг. Это делает инструмент малопригодным для частых перемещений или работы на весу — он оптимален для стационарного использования на верстаке или столе. Из-за большой длины штанги (400 мм) инструмент требует аккуратного хранения в футляре или на подставке, чтобы избежать деформации направляющей. Также стоит обратить внимание, что губки для внутренних измерений имеют ограниченную длину, поэтому для измерения глубоких отверстий (глубже 100–120 мм) этот штангенциркуль не подходит — потребуется нутромер или штангенциркуль с удлинёнными губками.

Инструмент не оснащён микрометрической подачей для точного перемещения рамки, что несколько усложняет настройку на размер при замерах в труднодоступных местах. Однако для большинства задач по контролю линейных размеров и разметке это не является критичным ограничением. При работе с деталями, имеющими грубую поверхность (например, после сварки или литья), рекомендуется предварительно очистить зону измерения от заусенцев и окалины, чтобы избежать повреждения измерительных плоскостей.

Ключевые параметры для выбора

• Диапазон измерений 0–400 мм — подходит для деталей среднего и крупного размера, но избыточен для мелких работ (до 150 мм), где компактные модели удобнее.


• Цена деления 0,05 мм — обеспечивает достаточную точность для большинства машиностроительных допусков (квалитеты IT11–IT14), но не подходит для прецизионных посадок.


• Длина губок 125 мм — позволяет измерять детали с глубокими пазами или выступами, но не заменяет специализированные инструменты для узких канавок.


• 1 класс точности — соответствует требованиям ГОСТ 166-89, гарантирует погрешность в пределах ±0,1 мм на всей длине шкалы при соблюдении условий эксплуатации.


• Масса 3 кг — требует устойчивого положения при замерах, особенно при измерении вертикально расположенных деталей.

Модель КАЛИБРОН ШЦ-III 0-400 губ 125мм 0.05 1 кл. точности Калиброн 96573 является надёжным инструментом для производственных задач, где важны крупный диапазон и стабильность механической конструкции, но не требуется высокая точность цифровых приборов или компактность.
