Разметочный инструмент с расширенными возможностями

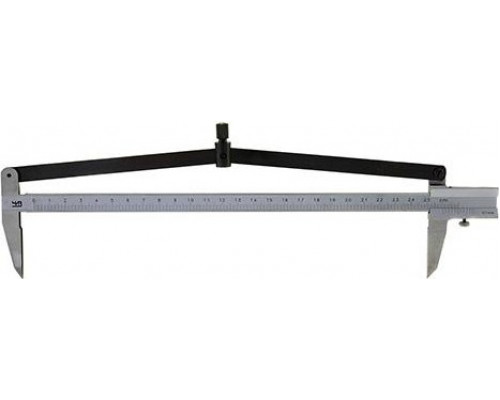

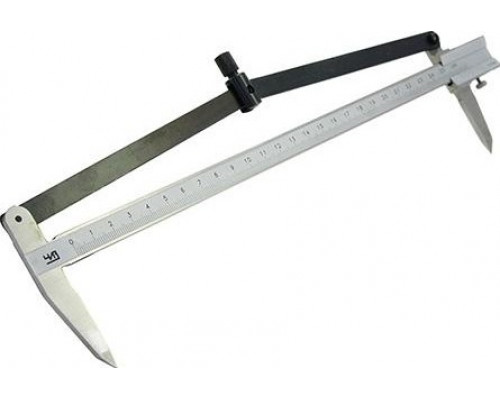

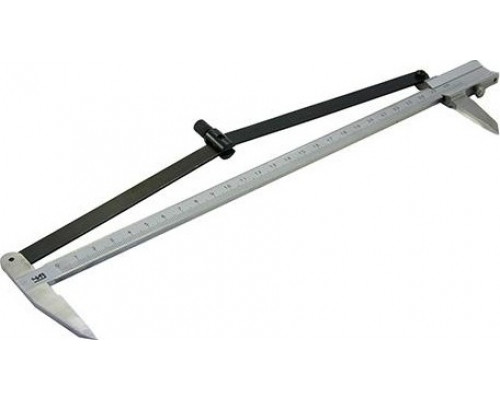

Штангенциркуль ЧИЗ ШЦР-150 (модель 53379) — это специализированный измерительный инструмент, который объединяет функции классического штангенциркуля и разметочного приспособления. В отличие от стандартных моделей, он оснащён дополнительными возможностями для нанесения разметки, что делает его востребованным в слесарных, механообрабатывающих и ремонтных работах. Инструмент рассчитан на измерение наружных размеров и выполнение разметки дуг окружностей диаметром 150, 200, 250 и 300 мм.
Особенности конструкции и измерений
Основное назначение данной модели — наружные измерения и разметка. Вылет губок для наружных измерений составляет 40 мм, что позволяет работать с деталями средней величины. Для внутренних измерений вылет губок равен 17,5 мм — это накладывает ограничение на глубину доступных отверстий, поэтому инструмент не рассчитан на глубокие внутренние полости. Диапазон измерения от 0 до 150 мм с шагом 0,1 мм и погрешностью при измерении глубины 0,1 мм обеспечивает достаточную точность для большинства разметочных и проверочных операций в мастерской или на производстве.
Практическое применение и сильные стороны
Ключевая особенность ШЦР-150 — возможность разметки дуг заданных диаметров без использования дополнительных шаблонов или циркулей. Это ускоряет подготовку заготовок и повышает точность разметки. Инструмент подходит для:
- Наружных измерений деталей (валов, пластин, корпусов) с точностью до 0,1 мм.
- Разметки дуг окружностей четырёх фиксированных диаметров — полезно при сверлении отверстий по дуге, изготовлении криволинейных элементов или разметке фланцев.
- Контроля линейных размеров в процессе обработки.
Производитель ЧИЗ (Челябинский инструментальный завод) известен выпуском надёжного измерительного инструмента, устойчивого к износу при активной эксплуатации.
Ограничения и что учесть при выборе

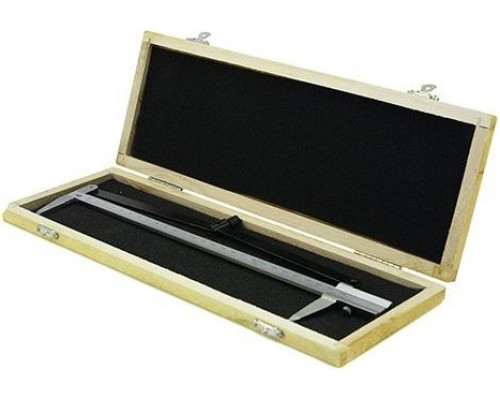

При работе с этой моделью важно учитывать несколько моментов. Во-первых, инструмент не предназначен для измерения глубины пазов или уступов — погрешность 0,1 мм по глубине указана как справочная, но конструкция не оптимизирована для таких задач. Во-вторых, вылет губок для внутренних измерений (17,5 мм) ограничивает доступ к глубоким отверстиям. В-третьих, разметка дуг возможна только для четырёх указанных диаметров, а не для произвольных значений. Инструмент поставляется без дополнительных аксессуаров в упаковке размером 160x70x20 мм, весом 0,30 кг — это компактное решение для стационарного или переносного использования.
Для кого этот инструмент
Штангенциркуль ШЦР-150 будет полезен специалистам, которые регулярно выполняют разметку дуг и наружные измерения: слесарям-инструментальщикам, механикам, работникам ремонтных мастерских. Он заменяет собой отдельный разметочный циркуль для ограниченного набора диаметров, экономя место в ящике с инструментом. Если ваши задачи связаны преимущественно с внутренними измерениями или глубокими отверстиями, стоит рассмотреть другие модели с большим вылетом губок.
Характеристики
Габариты и вес
