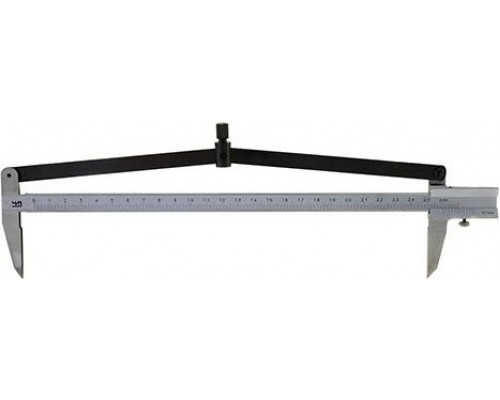

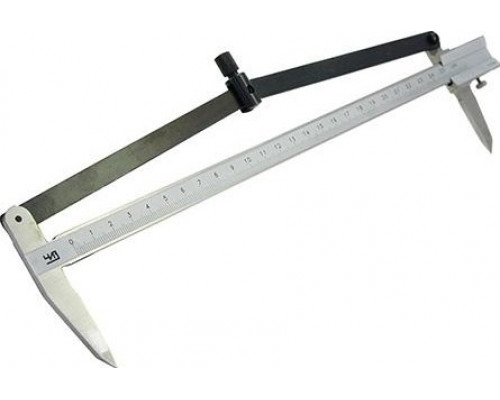

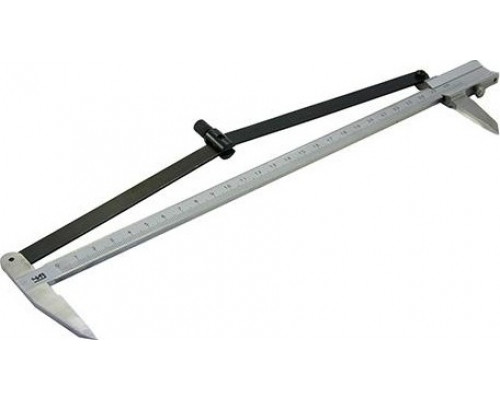

Штангенциркуль разметочный ЧИЗ ШЦР-200, 0,1 мм, 200 мм

Разметочный инструмент с расширенными возможностями

Штангенциркуль ЧИЗ ШЦР-200 0,1 мм — это специализированный инструмент, который сочетает функции классического штангенциркуля и разметочного приспособления. В отличие от стандартных моделей, он оснащён дополнительными элементами для нанесения разметки, что делает его незаменимым при подготовке заготовок к сверлению или обработке. Модель рассчитана на работу с деталями длиной до 200 мм и обеспечивает точность отсчёта 0,1 мм.

Назначение и практические задачи

Основное применение инструмента — разметка дуг отверстий диаметром 150, 200, 250 и 300 мм. Это востребовано при изготовлении металлоконструкций, трубопроводов, элементов вентиляции и других изделий, где требуется точное позиционирование отверстий по окружности. Штангенциркуль также пригоден для наружных измерений и глубиномерных работ, но его конструкция оптимизирована именно под разметочные операции.

Ключевые особенности и сильные стороны

Инструмент выделяется следующими характеристиками:

• Вылет губок для наружных измерений 50 мм — позволяет охватывать детали с большим поперечным сечением, что удобно при работе с трубами или толстостенными заготовками.


• Вылет губок для внутренних измерений 18,8 мм — достаточен для контроля внутренних диаметров в отверстиях среднего размера, но ограничивает глубину проникновения в узкие полости.


• Погрешность при измерении глубины 0,1 мм — соответствует классу точности инструмента и подходит для большинства слесарных и разметочных задач.


• Шаг отсчёта 0,1 мм — обеспечивает достаточную точность для разметки и контроля размеров без использования более дорогих микрометрических приборов.

Ограничения и что важно учесть

При выборе модели ШЦР-200 стоит обратить внимание на следующие моменты:

• Инструмент не предназначен для высокоточных измерений с допуском менее 0,1 мм — для таких задач потребуется штангенциркуль с нониусом 0,02 или 0,05 мм.


• Разметочные возможности ограничены четырьмя фиксированными диаметрами дуг (150, 200, 250, 300 мм), что заложено конструкцией. Для других радиусов потребуется дополнительная настройка или другой инструмент.


• Глубиномерная штанга имеет погрешность 0,1 мм, что приемлемо для разметки, но критично при контроле глубины пазов или отверстий с жёсткими допусками.


• Вес 0,33 кг и компактные габариты упаковки (120×30×300 мм) делают инструмент удобным для переноски и хранения, но не влияют на его функциональность.

Конструкция и качество исполнения

Штангенциркуль произведён Челябинским инструментальным заводом (ЧИЗ), что гарантирует соответствие стандартам для измерительного инструмента. Штанга и губки выполнены из инструментальной стали, устойчивой к износу при регулярной разметке. Нониус с ценой деления 0,1 мм нанесён чётко, что снижает риск ошибки при считывании показаний. Инструмент не имеет электронных компонентов, что исключает зависимость от батареек и повышает надёжность в условиях мастерской.

Для кого подходит этот инструмент

Модель ШЦР-200 будет полезна слесарям, сварщикам, монтажникам и специалистам по металлообработке, которые регулярно выполняют разметку отверстий по дуге. Она также подойдёт для бытовых мастерских, где требуется универсальный инструмент для наружных измерений и разметки без необходимости приобретать отдельные приспособления. Однако для работ, требующих высокой точности или измерения внутренних диаметров в глубоких отверстиях, стоит рассмотреть другие модели штангенциркулей.
