Штангенциркуль SHAN ШЦ-III 250-800, губки 125 мм, 0,05 мм, L 800 мм 123651

Точный инструмент для крупных деталей: штангенциркуль SHAN ШЦ-III 250-800

Штангенциркуль SHAN ШЦ-III 250-800 (модель 123651) представляет собой профессиональный измерительный инструмент, предназначенный для работы с крупногабаритными заготовками и деталями. Эта модель относится к типу ШЦ-III, что определяет её конструктивные особенности: оснащена верхними и нижними измерительными губками, а также выдвижной линейкой для измерения глубин. Основное назначение — точное определение наружных, внутренних размеров и глубин в диапазоне от 250 до 800 мм.

Ключевые особенности и конструкция

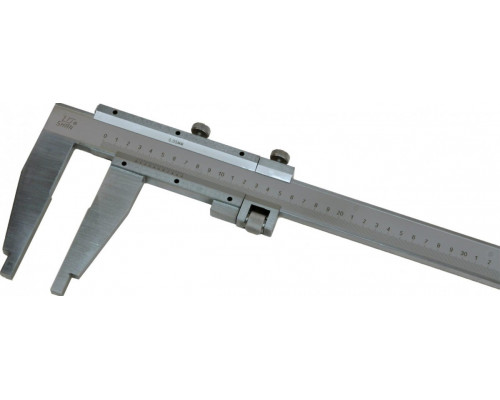

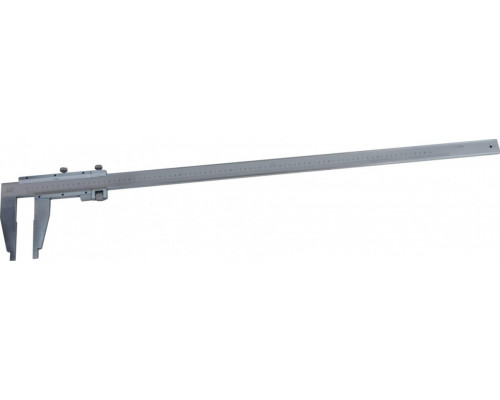

Главная отличительная черта данной модели — большая длина штанги (800 мм) при длине губок 125 мм. Такое сочетание позволяет измерять крупные детали с глубокими пазами или выступами, где стандартные штангенциркули с короткими губками неэффективны. Губки длиной 125 мм обеспечивают устойчивый захват и точное позиционирование на заготовке. Инструмент выполнен из инструментальной стали, что гарантирует жёсткость конструкции и минимальные деформации при измерении тяжёлых или массивных деталей.

Практические возможности и точность

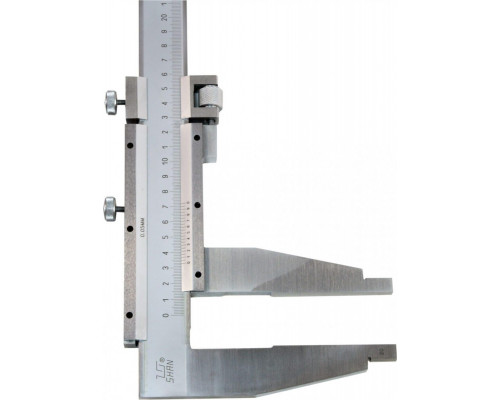

Штангенциркуль оснащён нониусом с ценой деления 0,05 мм. Это означает, что оператор может считывать показания с точностью до пяти сотых миллиметра, что достаточно для большинства задач в машиностроении, металлообработке и ремонтных работах, где не требуется микрометрическая точность. Размер шага 0,05 мм — это стандартный класс точности для нониусных инструментов, позволяющий уверенно контролировать допуски при изготовлении и проверке деталей.

Инструмент позволяет выполнять три типа измерений:

• Наружные размеры — с помощью нижних губок (основные губки для внешних поверхностей).


• Внутренние размеры — верхние губки, которые вводятся в отверстия, пазы или проточки.


• Глубину — выдвижная линейка на торце штанги для измерения глубины уступов, отверстий и канавок.

Ограничения и важные нюансы

При выборе данной модели стоит учитывать несколько практических моментов. Во-первых, инструмент не имеет цифрового дисплея — это классический механический штангенциркуль с нониусом. Считывание показаний требует внимательности и навыка, особенно при работе с крупными деталями в условиях плохого освещения. Во-вторых, диапазон измерения начинается от 250 мм, что означает: инструмент не подходит для измерения деталей меньше этого размера — для мелких работ потребуется отдельный штангенциркуль меньшего диапазона. В-третьих, значительный вес (8 кг) и габариты (длина упаковки 880 мм) делают его стационарным инструментом — его неудобно носить с собой, он предназначен для работы на верстаке или в мастерской.

Для каких задач подходит

Модель SHAN ШЦ-III 250-800 оптимальна для измерения крупных валов, фланцев, корпусных деталей, листового металла большой толщины, а также для контроля сварных конструкций и элементов трубопроводов. Длинные губки позволяют измерять детали с глубокими выемками или выступами, где стандартные 40-50 мм губки не достают до нужной точки. Инструмент будет полезен в цехах, где обрабатываются заготовки длиной от 300 до 800 мм, и где требуется регулярный контроль размеров с точностью до 0,05 мм без применения электроники.

Что стоит учесть при эксплуатации

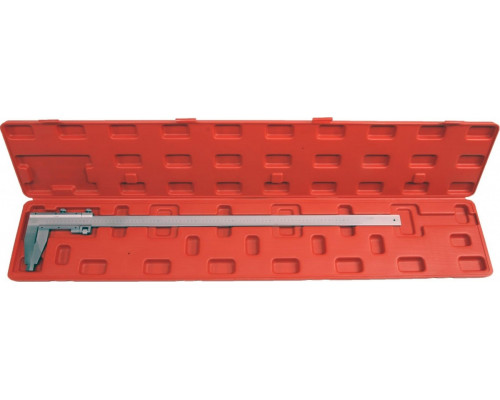

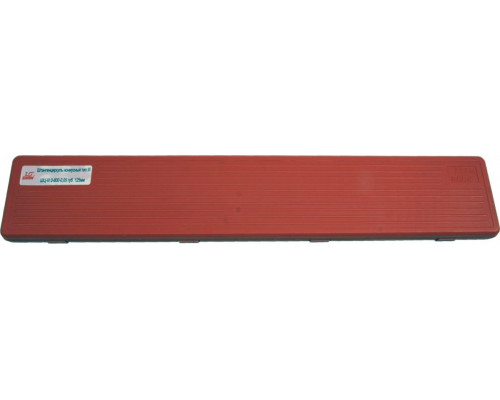

Инструмент поставляется в транспортной упаковке (ширина 200 мм, высота 100 мм, глубина 880 мм, вес 8 кг). Перед началом работы необходимо проверить плавность хода рамки и отсутствие люфта. Для обеспечения точности измерений рекомендуется регулярно очищать измерительные поверхности от загрязнений и смазывать направляющие. Из-за отсутствия цифровой индикации, для получения стабильных результатов требуется твёрдая рука и правильное позиционирование губок относительно детали — перекосы могут давать погрешность до 0,1-0,2 мм. Инструмент не предназначен для измерения мягких или хрупких материалов без дополнительных насадок, так как стальные губки могут оставлять царапины или вмятины.
