Назначение и сфера применения

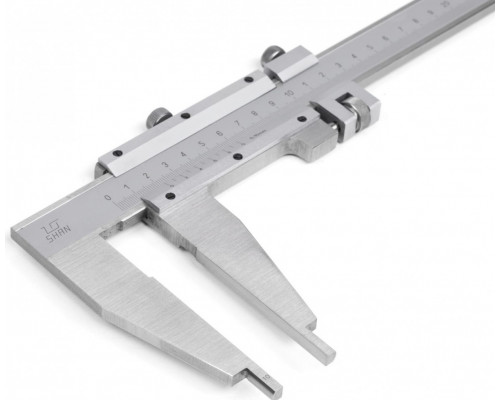

Штангенциркуль SHAN ШЦ-III 500 с увеличенными губками 100 мм — это крупногабаритный измерительный инструмент, предназначенный для работы с деталями, длина которых достигает полуметра. Модель относится к третьему типу (ШЦ-III), что означает наличие верхних и нижних губок: нижние используются для наружных измерений, верхние — для внутренних. Отличительная особенность — длина губок 100 мм, что позволяет захватывать детали с большим поперечным сечением или измерять элементы, расположенные глубоко в пазах и выемках. Инструмент подходит для машиностроения, металлообработки, ремонтных мастерских и производственных участков, где требуется контроль крупных заготовок, валов, труб или корпусных деталей.
Диапазон измерений и точность
Рабочий диапазон составляет от 0 до 500 мм — это позволяет измерять как мелкие элементы (например, толщину листа), так и длинные детали. Цена деления нониуса — 0,1 мм, что обеспечивает достаточную для большинства задач точность при серийном контроле или ремонте. Однако следует учитывать: при работе с максимальной длиной (500 мм) возможна погрешность, связанная с изгибом штанги под собственным весом — для снижения ошибки рекомендуется измерять деталь в горизонтальном положении, фиксируя штангенциркуль за основание.
Конструктивные особенности
Модель имеет усиленную штангу длиной 500 мм, что делает её массивной (вес 2,29 кг). Это накладывает ограничения: инструмент не подходит для длительного удержания на весу — его удобнее использовать на столе или станине. Губки длиной 100 мм позволяют измерять внутренние диаметры крупных отверстий или глубину широких пазов, но при этом увеличивают нагрузку на рамку. Все измерительные поверхности имеют антикоррозийное покрытие, а шкалы штанги и нониуса выполнены с матовым хромированием — это снижает блики при работе под искусственным освещением.
Практические ограничения и рекомендации

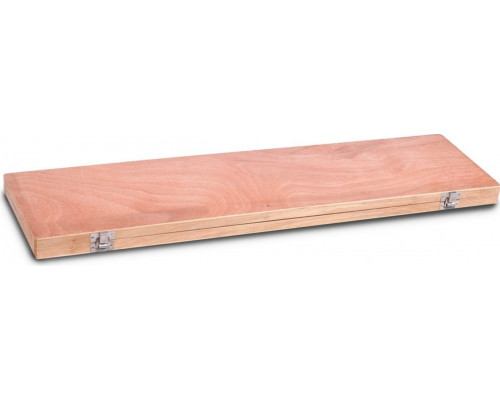

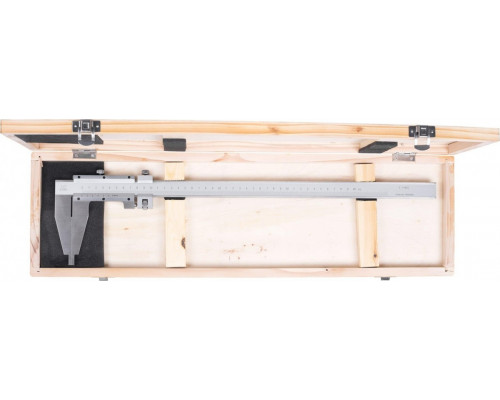

Инструмент не оснащён глубиномером — это особенность типа ШЦ-III. Для измерения глубины отверстий или уступов потребуется отдельный глубиномер или штангенциркуль другого типа. При выборе стоит обратить внимание на состояние губок: их длина 100 мм увеличивает рычаг, поэтому даже незначительный износ или деформация контактных поверхностей приведёт к заметной погрешности. Перед началом измерений обязательно проверяйте совмещение нулевых отметок — при зазоре между губками более 0,05 мм требуется регулировка. Хранить инструмент рекомендуется в жёстком чехле или футляре, исключающем давление на штангу.
Комплектация и вес
В базовую поставку входит только штангенциркуль. Защитный чехол, как правило, приобретается отдельно. Вес инструмента (2,29 кг) делает его одним из самых тяжёлых в линейке ШЦ-III — это следует учитывать при транспортировке или хранении на вертикальных стойках. Для фиксации результата используется винт зажима рамки, который позволяет снимать показания после извлечения губок из детали.
Характеристики
Габариты и вес
