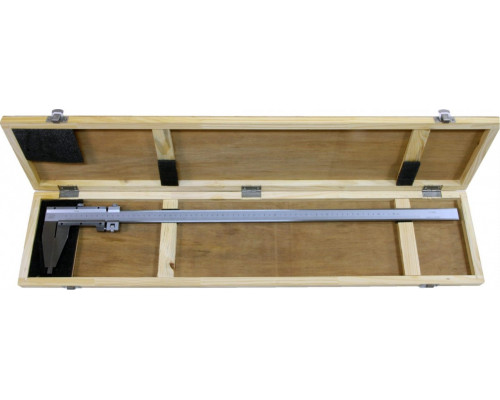

Штангенциркуль SHAN ШЦ-III 630 0.05, 630 мм, губки 100 мм

Назначение и сфера применения

Штангенциркуль SHAN ШЦ-III 630 0.05 — это крупногабаритный измерительный инструмент, предназначенный для высокоточных наружных и внутренних измерений деталей с длиной до 630 мм. Модель относится к третьему типу штангенциркулей (ШЦ-III), что означает наличие нижних губок для наружных измерений и верхних — для внутренних, а также выдвижной штанги для измерения глубин. Основное назначение — работа с крупными заготовками, деталями машин, металлопрокатом, трубами и конструкциями в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где требуется контроль размеров с точностью до 0,05 мм.

Ключевые особенности конструкции

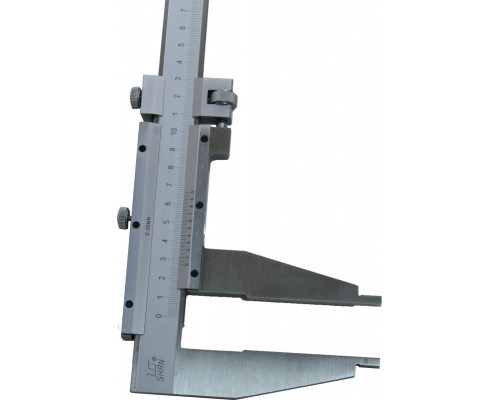

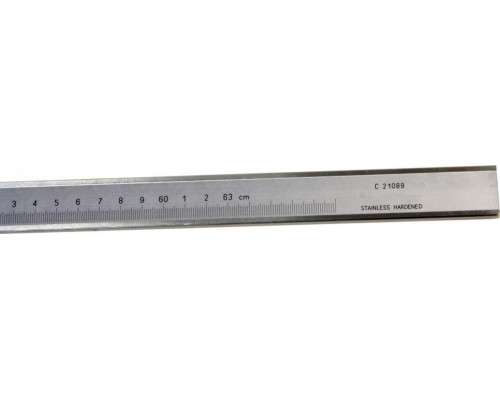

Инструмент оснащён длинной штангой (630 мм) и увеличенными губками длиной 100 мм. Такая геометрия позволяет выполнять замеры на значительном удалении от края детали, что критично при работе с широкими плоскостями, фланцами или крупными валами. Точность отсчёта 0,05 мм достигается за счёт нониусной шкалы — классического механизма, не требующего элементов питания и устойчивого к условиям цеховой эксплуатации. Шкала нанесена на нержавеющую сталь, устойчива к износу и коррозии. Рамка штангенциркуля перемещается плавно, фиксация положения осуществляется стопорным винтом, что позволяет снимать показания после фиксации размера.

Практические возможности и ограничения

Модель позволяет выполнять три типа измерений:

• Наружные размеры — с помощью нижних губок (до 630 мм);


• Внутренние размеры — с помощью верхних губок (до 630 мм);


• Глубину отверстий и пазов — с помощью выдвижной штанги (до 630 мм).

Ограничения: из-за большой длины штанги (630 мм) и массы (7 кг) инструмент требует устойчивого положения при замере — рекомендуется использовать его на верстаке или с фиксацией детали в тисках. Для точных измерений необходимо обеспечить перпендикулярность губок к поверхности детали. Нониусная шкала требует внимательного считывания, особенно при плохом освещении. Инструмент не предназначен для измерений в динамике (на вращающихся деталях) и не имеет цифрового дисплея, что усложняет работу с мелкими делениями для операторов без опыта.

Особенности выбора и эксплуатации

При выборе данной модели важно учитывать, что длина губок 100 мм позволяет измерять детали с глубокими выемками или широкими поверхностями, но для стандартных мелких работ (до 200 мм) более удобны компактные штангенциркули. Инструмент поставляется без защитного кейса в картонной упаковке (габариты 700x200x100 мм), поэтому для хранения и транспортировки рекомендуется приобрести отдельный футляр. Перед началом работы необходимо проверить нулевое положение губок и чистоту измерительных поверхностей — загрязнения или забоины снижают точность. Регулировка хода рамки и затяжка стопорного винта выполняются вручную, без специального инструмента. Материал штанги и губок — инструментальная сталь с закалкой, что обеспечивает долговечность при правильном уходе (смазка, защита от ударов и влаги).

Практический смысл параметров

Диапазон измерения 0–630 мм с точностью 0,05 мм означает, что инструмент способен фиксировать отклонения в размерах до 0,05 мм на всей длине штанги. Для большинства задач в машиностроении и металлообработке этого достаточно для контроля допусков по квалитетам IT8–IT10. Вес 7 кг указывает на массивность конструкции — инструмент не предназначен для переноски в кармане, но обеспечивает жёсткость и стабильность при замерах крупных деталей. Производитель SHAN (Китай) известен выпуском измерительных инструментов среднего ценового сегмента с приемлемым качеством для профессионального и полупрофессионального использования.
