Назначение и сфера применения

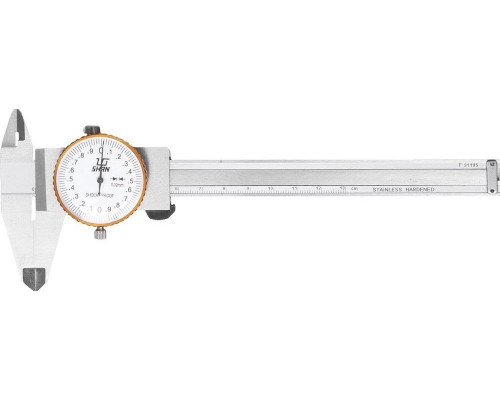

Штангенциркуль SHAN ШЦК-I с диапазоном измерений до 125 мм — это инструмент для выполнения точных замеров в условиях мастерских, на производственных участках и в ремонтных работах. Модель оснащена круглым индикатором (часового типа), что отличает её от классических нониусных штангенциркулей. Такая конструкция упрощает снятие показаний и позволяет контролировать отклонения размеров без необходимости всматриваться в риски нониуса.
Конструктивные особенности и практические возможности
Основной элемент — индикаторная головка с ценой деления 0,02 мм и шагом 0,02 мм. Это означает, что инструмент способен фиксировать изменения размера в две сотых миллиметра, что достаточно для большинства задач точной механики, слесарных работ и контроля деталей. Индикатор имеет регулируемую шкалу: её можно обнулить в любом положении рамки, что удобно при настройке на номинальный размер и последующем контроле допусков. Если вам нужно проверить, укладывается ли деталь в заданное отклонение, вы выставляете ноль на нужном размере и отслеживаете отклонение стрелки.
Губки длиной 40 мм предназначены для наружных и внутренних измерений. Они позволяют работать с деталями среднего размера: валами, отверстиями, пазами, выступами. Дополнительно инструмент оснащён глубиномером — выдвижной линейкой на тыльной стороне штанги, с помощью которой измеряют глубину пазов, уступов и отверстий.
Ключевые параметры и их практический смысл
- Диапазон измерений 0–125 мм — охватывает большинство типовых задач: замеры мелких и средних деталей, подшипников, валов, втулок, заготовок. Для более крупных объектов потребуется штангенциркуль с длиной штанги от 150 мм и выше.
- Цена деления 0,02 мм — обеспечивает достаточную точность для контроля посадок с зазором, натягом, а также для проверки геометрии деталей после обработки. Для прецизионных измерений (например, в инструментальном производстве) может потребоваться прибор с шагом 0,01 мм.
- Длина губок 40 мм — стандартный размер для данной размерной группы. Ограничивает глубину захвата при измерении наружных диаметров на удалении от края детали.
- Производитель SHAN — бренд, ориентированный на выпуск измерительного инструмента среднего ценового сегмента, пригодного для регулярного использования в условиях нелабораторной точности.
Ограничения и особенности эксплуатации
Инструмент не является электронным — все показания снимаются визуально по механическому индикатору. Это означает, что он не требует батареек и не боится статического электричества, но требует аккуратности при считывании: стрелка должна находиться в поле зрения строго перпендикулярно шкале. Корпус штангенциркуля выполнен из нержавеющей стали, что обеспечивает устойчивость к коррозии при нормальных условиях хранения. Однако инструмент не защищён от попадания абразивной пыли и стружки в подвижные части — после работы его следует очищать мягкой ветошью. Штангенциркуль поставляется в индивидуальной упаковке, габариты которой (90×20×250 мм) и вес 0,31 кг делают его удобным для переноски и хранения в ящике для инструмента.
На что обратить внимание при выборе
Если ваши задачи связаны с частыми замерами однотипных деталей и необходимостью быстро оценивать отклонения от номинала, модель с индикаторной головкой удобнее нониусной. Однако для работы в условиях плохого освещения или при необходимости передачи данных на компьютер лучше подойдёт цифровой штангенциркуль. Убедитесь, что длина губок (40 мм) достаточна для ваших типовых деталей — для глубоких выемок или крупных фланцев может потребоваться инструмент с удлинёнными губками. Перед использованием рекомендуется проверить плавность хода рамки и точность установки нуля индикатора.
Характеристики
Габариты и вес
