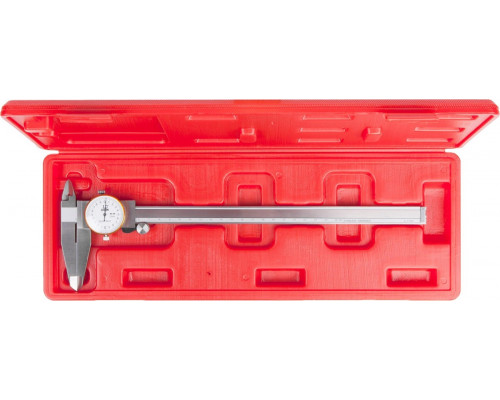

Штангенциркуль SHAN ШЦК-1-200 0,02 с круглой шкалой, губки 50 мм 123679

Измерительный инструмент с повышенной наглядностью показаний

Штангенциркуль SHAN ШЦК-1-200 0,02 с круглой шкалой и губками 50 мм (модель 123679) — это механический инструмент, предназначенный для точных измерений наружных, внутренних размеров и глубин. Главная особенность данной модели — наличие круглой циферблатной головки (часового типа), которая значительно упрощает снятие показаний по сравнению с классическим нониусом. Это делает прибор особенно удобным при выполнении большого количества однотипных замеров, когда важна скорость и снижение вероятности ошибки при отсчете.

Конструкция и рабочие возможности

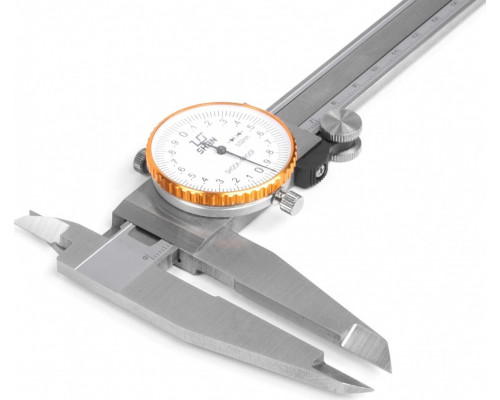

Штангенциркуль относится к типу ШЦК — с отсчетом по круговой шкале. Это означает, что основная шкала на штанге показывает целые миллиметры, а долю миллиметра (с точностью до 0,02 мм) показывает стрелка на круглом циферблате. Диапазон измерений составляет 200 мм, что подходит для работы с деталями среднего размера, часто встречающимися в слесарных, токарных и ремонтных работах.

Губки глубиной 50 мм позволяют выполнять замеры не только на краю детали, но и на некотором удалении от её торца. Это важно при измерении диаметров валов или отверстий, когда губки необходимо завести за уступ или буртик. В комплекте предусмотрена линейка глубиномера, выдвигающаяся из торца штанги, что позволяет измерять глубину пазов, отверстий и уступов.

Практические особенности и ограничения

Ключевое преимущество данной модели — наглядность. Стрелка на круглой шкале указывает значение непосредственно, без необходимости совмещать деления нониуса, что ускоряет работу и снижает утомляемость глаз. Однако важно понимать, что это механический прибор, требующий аккуратного обращения. При сильных ударах или загрязнении механизма циферблата возможен сбой точности показаний.

• Точность (0,02 мм): Обеспечивает достаточную для большинства производственных и ремонтных задач погрешность. Для прецизионных работ (например, в инструментальном производстве) может потребоваться более точный инструмент с ценой деления 0,01 мм.


• Материал и износ: Корпус и измерительные поверхности выполнены из инструментальной стали. Со временем, при интенсивной эксплуатации, возможно появление люфта каретки или износ губок, что влияет на точность. Рекомендуется периодическая проверка калибровочными мерами.


• Отсутствие электроники: В отличие от цифровых моделей, этот штангенциркуль не требует батареек и не боится влаги или масла в разумных пределах. Однако он не имеет функции обнуления в любой точке измерения (кроме нуля на шкале) и не позволяет переключаться между дюймами и миллиметрами.

На что обратить внимание при выборе

При оценке данной модели стоит учитывать длину губок (50 мм) и диапазон измерений (200 мм). Если ваши детали имеют глубокие выточки или требуют измерения на большом удалении от края — убедитесь, что глубины губок достаточно. Также важно проверить плавность хода каретки: она должна перемещаться без заеданий, но с небольшим усилием, обеспечивающим плотное прилегание к детали. Стрелка на круглой шкале должна возвращаться в нулевое положение при сомкнутых губках — это базовый признак исправности механизма.
