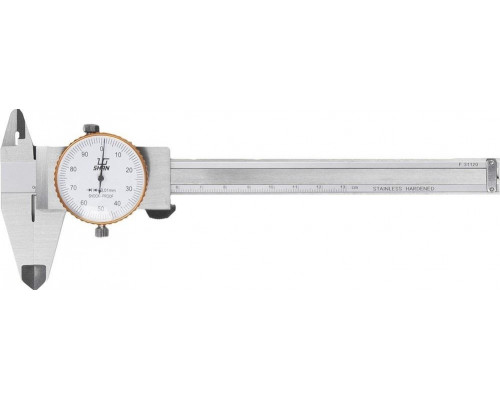

Штангенциркуль SHAN ШЦК-I 125 мм, 0,01 мм, губки 40 мм

Инструмент для точных измерений с индикаторным отсчетом

Штангенциркуль SHAN ШЦК-I 125 0,01 — это измерительный инструмент с механическим индикатором часового типа, предназначенный для выполнения наружных, внутренних измерений и определения глубины. Модель рассчитана на работу с диапазоном от 0 до 125 мм и оснащена губками длиной 40 мм, что делает её пригодной для широкого круга задач в мастерских, на производстве и в ремонтных работах. В отличие от классического нониусного инструмента, индикаторная шкала упрощает снятие показаний и снижает вероятность ошибки при визуальном отсчете.

Конструкция и принцип работы

Основное отличие данной модели — встроенный индикатор с ценой деления 0,01 мм и шагом перемещения измерительной рамки, соответствующим этому значению. Это позволяет фиксировать отклонения с точностью до сотой доли миллиметра без необходимости совмещения рисок на нониусе. Индикатор имеет регулировку установки на ноль, что дает возможность быстро обнулять показания в любом положении рамки — удобно при серийных измерениях или контроле допусков. Шкала индикатора также позволяет визуально оценивать отклонения в пределах заданного поля допуска, что ускоряет работу при проверке деталей на соответствие чертежу.

Возможности и практические сценарии

Инструмент подходит для трех типов измерений:

• Наружные измерения — с помощью основных губок длиной 40 мм. Это позволяет измерять диаметры валов, толщину листовых материалов, ширину деталей и заготовок. Губки обеспечивают устойчивый контакт с поверхностью.


• Внутренние измерения — выполняются верхними губками, которые имеют скошенные кромки для удобного ввода в отверстия. Диапазон внутренних измерений ограничен конструкцией губок, но в пределах 125 мм позволяет работать с пазами, проточками и внутренними диаметрами.


• Измерение глубины — выдвижная линейка глубиномера, расположенная на тыльной стороне штанги, дает возможность измерять глубину отверстий, уступов и пазов. Глубиномер выдвигается плавно, без люфта, что важно для точности.

Благодаря шагу 0,01 мм инструмент подходит для задач, где требуется контроль с высокой точностью: слесарные работы, настройка оборудования, проверка посадок, изготовление деталей по 6-7 квалитетам точности. Однако следует учитывать, что это механическая модель без цифровой индикации, поэтому снятие показаний требует внимательности и хорошей освещенности.

Особенности эксплуатации и ограничения

Штангенциркуль не имеет электронных компонентов, поэтому не требует батареек и не боится статического электричества, но чувствителен к механическим ударам и загрязнениям. Индикаторный механизм нуждается в аккуратном обращении — резкие перемещения рамки могут вызвать погрешность или повреждение шестерен. Перед началом работы рекомендуется проверять нулевую установку: при сведенных губках стрелка индикатора должна указывать на ноль, в противном случае требуется корректировка с помощью регулировочного винта. Инструмент поставляется без защитного футляра (упакован в картонную коробку), поэтому при транспортировке и хранении стоит предусмотреть отдельный чехол или кейс для предотвращения деформации штанги и загрязнения индикатора.

На что обратить внимание при выборе

Длина губок 40 мм накладывает ограничение на измеряемые детали: для наружных измерений захват возможен только на глубину до 40 мм, что достаточно для большинства стандартных деталей, но может быть недостаточно для крупных фланцев или толстостенных труб. При работе с глубокими пазами потребуется инструмент с более длинными губками. Также стоит учитывать, что индикаторная шкала имеет ограниченный диапазон оборотов стрелки — обычно несколько миллиметров, поэтому при значительных отклонениях от нуля (более 1-2 мм) показания могут выходить за пределы одного оборота, что требует дополнительного контроля по штанге. Модель SHAN ШЦК-I 125 0,01 подойдет тем, кто ценит наглядность индикаторного отсчета и готов уделять время регулярной проверке точности и аккуратному обращению с механическим инструментом.
