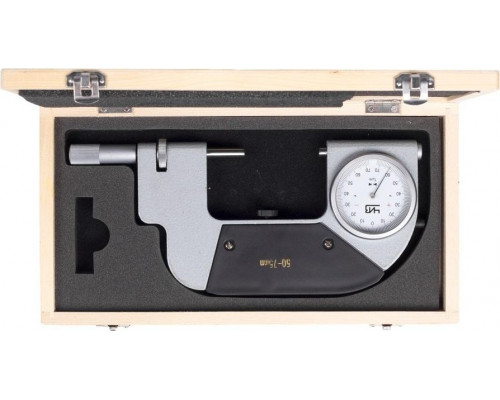

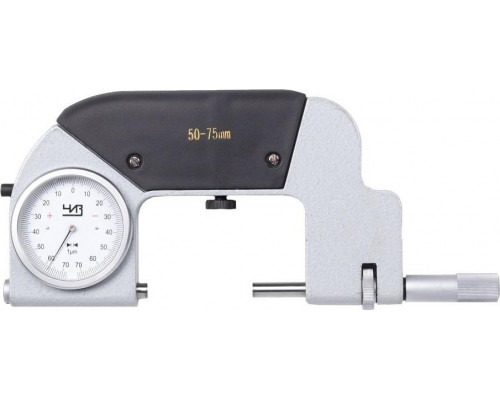

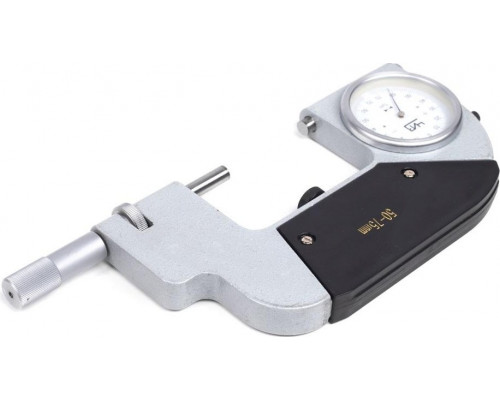

Скоба рычажная ЧИЗ СР-75 0.001 +/- 0.07 ЧИЗ 346003

Назначение и принцип работы

Скоба рычажная ЧИЗ СР-75 0.001 +/- 0.07 (артикул 346003) — это прецизионный измерительный инструмент, предназначенный для контроля наружных линейных размеров деталей относительным методом. В отличие от прямых измерений, она показывает отклонение размера от заранее установленной эталонной настройки (например, по концевым мерам длины). Это делает её незаменимой при серийном и массовом производстве, где требуется быстро и точно проверять соответствие деталей допускам. Механизм оснащён рычажной передачей, преобразующей малые перемещения измерительной пятки в заметное движение стрелки индикатора, что обеспечивает высокую чувствительность.

Ключевые технические характеристики и их практический смысл

Верхний предел измерений составляет 75 мм — это максимальный размер детали, который можно проконтролировать. Цена деления 0.001 мм (1 мкм) позволяет фиксировать отклонения с микронной точностью, что критично для деталей в машиностроении, приборостроении и металлообработке. Диапазон показаний +/- 0.07 мм означает, что инструмент способен измерять отклонения от номинала в пределах 0.14 мм. Это накладывает ограничение: для настройки скобы требуется эталон, размер которого максимально близок к номинальному размеру контролируемой детали. Если отклонение выходит за эти границы, стрелка уходит за шкалу, и измерение становится невозможным.

Конструктивные особенности и эргономика

Корпус скобы оснащён теплоизоляционными накладками. Это важная деталь: они снижают теплопередачу от рук оператора к металлическому корпусу, предотвращая температурные деформации, которые могли бы исказить показания при длительной работе. Арретир (устройство для отвода подвижной пятки) упрощает установку и снятие детали без риска повреждения измерительных поверхностей или царапин на заготовке. Конструкция скобы обеспечивает жёсткость и стабильность показаний, что особенно важно при повторяющихся замерах в потоке.

Практические возможности и ограничения

Инструмент оптимален для контроля гладких цилиндрических деталей, валов, осей, втулок и других наружных поверхностей с высокой точностью. Основное ограничение — необходимость использования эталонов для настройки. Без набора концевых мер длины или калиброванной детали скоба не может быть применена. Также важно учитывать, что диапазон +/- 0.07 мм требует, чтобы контролируемый размер находился в узком коридоре от номинала. При выборе стоит обратить внимание на состояние измерительных пяток (отсутствие износа и царапин) и плавность хода подвижной пятки. Скоба не предназначена для измерения мягких или легко деформируемых материалов без специальных насадок.

Комплектация и упаковка

Поставка включает скобу в индивидуальной упаковке. Габариты упаковки: 250 мм в длину, 100 мм в ширину и 40 мм в высоту, вес нетто — 0.50 кг. Эти параметры важны для организации хранения и транспортировки. В комплект не входят концевые меры или установочные эталоны — их необходимо приобретать отдельно для настройки инструмента перед работой.
