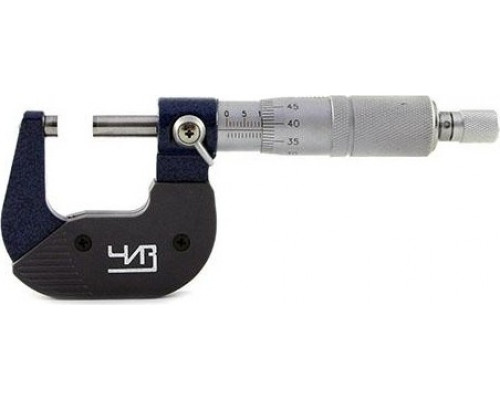

Микрометр ЧИЗ МК 125-150 0,01 31022

Гладкий микрометр ЧИЗ МК 125-150: точность для крупных деталей

Микрометр ЧИЗ МК 125-150 (модель 31022) — это измерительный инструмент для наружных размеров, предназначенный для работы с деталями в диапазоне от 125 до 150 мм. Это гладкий микрометр с ценой деления 0,01 мм, что делает его пригодным для точных слесарных, механических и контрольных операций. Модель выпускается Челябинским инструментальным заводом (ЧИЗ), известным производством измерительной техники для промышленности.

Конструкция и принцип работы

Инструмент относится к типу гладких микрометров — он измеряет расстояние между двумя измерительными поверхностями (пяткой и шпинделем) при вращении трещотки. Основные элементы конструкции:

• Скоба с изолирующей накладкой для защиты от тепла рук оператора.


• Микрометрический винт с шагом резьбы 0,5 мм.


• Барабан и стебель с градуированной шкалой.


• Трещотка для обеспечения постоянного измерительного усилия.


• Стопорное устройство для фиксации шпинделя.

Диапазон измерений 125-150 мм означает, что микрометр настроен на работу с деталями, размер которых не менее 125 мм и не более 150 мм. Это крупный инструмент — его скоба рассчитана на охват массивных заготовок, поэтому он заметно тяжелее и габаритнее стандартных микрометров на 0-25 мм.

Практические возможности и точность

Цена деления 0,01 мм — стандартная точность для механических гладких микрометров. Этого достаточно для контроля валов, втулок, осей и других деталей в условиях ремонтных мастерских, машиностроительных цехов или лабораторий качества. Инструмент позволяет фиксировать отклонения в сотых долях миллиметра, что критично при подгонке сопрягаемых поверхностей.

Особенность данной модели — отсутствие цифровой индикации. Все показания считываются визуально по нониусной шкале, что требует навыка и внимательности. Это одновременно и ограничение (меньшая скорость работы по сравнению с цифровыми аналогами), и преимущество — инструмент не зависит от батареек и не боится ударов, при которых может выйти из строя электроника.

Ограничения и особенности эксплуатации

При работе с микрометром МК 125-150 важно учитывать несколько моментов:

• Инструмент предназначен только для наружных измерений — им нельзя мерить отверстия, пазы или глубину.


• Перед началом работы требуется проверка нулевой установки с помощью эталонной меры (концевой меры длины), которая не входит в комплект поставки. Для диапазона 125-150 мм необходима мера соответствующего размера.


• Измерительные поверхности (пятка и шпиндель) должны быть чистыми — даже микроскопическая стружка или пыль искажают результат.


• Температурный режим: инструмент и измеряемая деталь должны иметь одинаковую температуру (около 20°C), иначе тепловое расширение металла даст погрешность.


• Вес 0,71 кг и габариты упаковки (305x180x22 мм) указывают на то, что микрометр требует устойчивого положения при измерении — его неудобно держать на весу, лучше использовать стойку или тиски.

На что обратить внимание при выборе

Модель ЧИЗ 31022 — это базовый механический микрометр для крупных деталей. При оценке его пригодности под ваши задачи стоит проверить:

• Наличие и состояние эталонной меры для настройки нуля (приобретается отдельно).


• Состояние измерительных поверхностей — они должны быть без забоин, царапин и следов коррозии.


• Плавность хода трещотки и отсутствие люфта при вращении барабана.


• Четкость нанесения шкалы и легкость считывания показаний.

Если вам нужен инструмент для периодического контроля крупных валов или осей в условиях, где не требуется высокая скорость измерений, и вы готовы работать с механической шкалой, эта модель ЧИЗ будет практичным выбором. Для серийных измерений или работы в условиях плохого освещения стоит рассмотреть цифровые аналоги с большим дисплеем.
