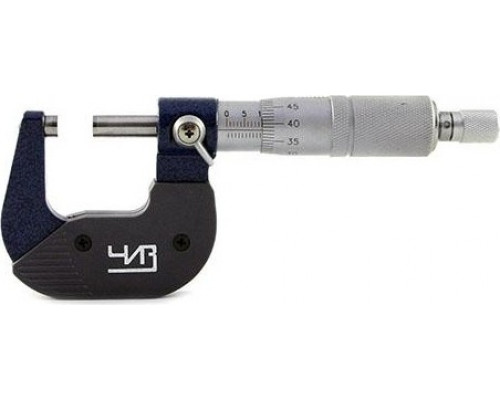

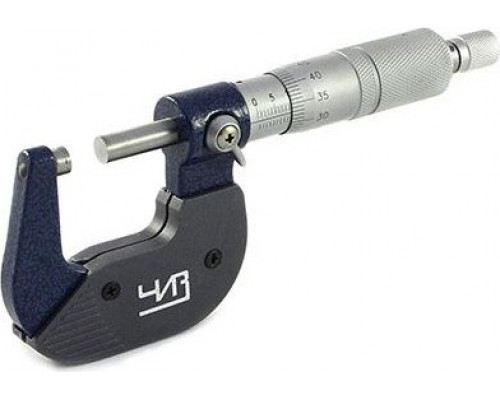

Микрометр ЧИЗ МК 75-100 0,01 25305

Гладкий микрометр ЧИЗ МК 75-100: точность для крупных деталей

Микрометр ЧИЗ МК 75-100 (модель 25305) — это измерительный инструмент для наружных линейных размеров в диапазоне от 75 до 100 мм. Он относится к классу гладких микрометров и предназначен для контактных измерений с дискретностью 0,01 мм. Модель выпускается Челябинским инструментальным заводом (ЧИЗ), что предполагает соответствие стандартам ГОСТ для механических микрометров. Основная задача инструмента — точное определение толщины, диаметра или длины деталей, когда требуется контроль с погрешностью в сотые доли миллиметра.

Конструкция и принцип работы

Инструмент выполнен по классической схеме: скоба с неподвижной пяткой и подвижным микрометрическим винтом, шаг резьбы которого составляет 0,5 мм. Отсчёт показаний ведётся по двум шкалам — стеблю (основная шкала с ценой деления 0,5 мм) и барабану (круговая шкала с 50 делениями, каждое из которых соответствует 0,01 мм). Для фиксации результата предусмотрен стопорный винт, блокирующий винт после замера. Трещотка на барабане обеспечивает постоянное измерительное усилие, что исключает влияние человеческого фактора на точность.

Практические возможности и ограничения

Модель МК 75-100 ориентирована на работу с деталями среднего размера — например, валы, втулки, фланцы или заготовки из металла и пластика. Диапазон 75–100 мм охватывает распространённые типоразмеры в машиностроении и ремонте. Однако важно учитывать, что инструмент не универсален: он измеряет только наружные поверхности и требует начальной настройки по концевым мерам длины (плиткам) или эталонному образцу. При работе с мягкими материалами (алюминий, латунь) трещотка помогает избежать деформации, но для хрупких покрытий (лак, хром) контактный метод может быть разрушительным.

Особенности эксплуатации

Микрометр ЧИЗ не имеет цифровой индикации или интерфейсов для подключения — это полностью механическое устройство, не требующее батареек. Считывание показаний выполняется визуально, что налагает требования к освещению рабочего места и остроте зрения оператора. Для повышения точности рекомендуется проводить несколько замеров в разных точках детали и усреднять результат. Инструмент чувствителен к загрязнениям: попадание стружки или масла на измерительные поверхности (пятка и винт) ведёт к систематической погрешности. Чистка мягкой безворсовой тканью и хранение в футляре обязательны.

На что обратить внимание при выборе

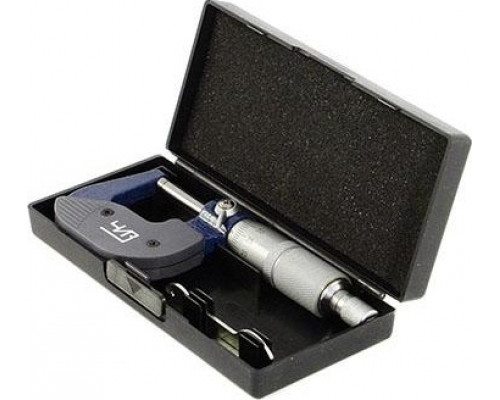

При оценке данной модели стоит проверить плавность хода трещотки и отсутствие люфта микрометрического винта. Наличие царапин на измерительных поверхностях недопустимо — это снижает точность. Убедитесь, что стопорный винт надёжно фиксирует положение, а шкала стебля и барабана чётко нанесена (без смазывания или смещения). Для модели 75-100 мм важно наличие установочной меры (обычно 75 мм) в комплекте — она позволяет выставить ноль перед началом работы. Если мера отсутствует, потребуется отдельный эталон. Инструмент подходит для единичных и серийных замеров в условиях мастерской или цеха, но не для автоматизированного контроля.
